Name:
Use: Experiment Factory Computer
| Normal | Power UP | ||||
|---|---|---|---|---|---|
| Name | FC-9801F model2 | FC-9801F4/M9TL Expert | |||
| Mother Board | Name | NEC PC-9801T Compatible | |||
| Chipset | NEC Custom (PC-9801T) | ||||
| Socket | Nothing | Nothing | |||
| Sys. Clock | 16/ 20MHz | 20MHz | |||
| Regulator | - | Evergreen REVTO486 386SX2+ | |||
| VRM | - | ||||
| PnP (BIOS Rev.) |
No Support (?) | ||||
| CPU | Type | Intel i386SX-20 (32bit, Tnternal 16bit) | Texas Instruments TX486SXLC2-40 (32bit, Tnternal 16bit) |
||
| Operation Clock | 20MHz | 40MHz | |||
| 1stCache | Nothing | 8KB | |||
| Coprocessor | Nothing | Cyrix Cx83S87-25 20MHz (32bit, Tnternal 16bit) | |||
| Memory | 2ndCache | Volume | Nothing | ||
| Maximum | - | ||||
| Type | - | ||||
| Volume | 1.6MB | 14.6MB + 7MB (EMS) | |||
| Maximum | 14.6MB | 14.6MB | |||
| Type | DRAM with Parity Module | ||||
| Graphic | Chip | NEC Custom (EGC) | S3 86C775 (Trio64V2/DX) | ||
| VRAM | 256KB | 4MB | |||
| Connection | On Board | On Board | |||
| Sound | Chip | Nothing | YAMAHA YM2203C + Crystal CS4231 | ||
| Type | - | PCM, FM, PSG, Noise | |||
| MIDI | Nothing | Nothing | |||
| Modem | Name | Nothing | Nothing | ||
| MAX Speed | - | - | |||

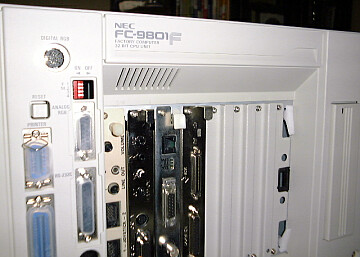

| Extend Bus | C-Bus | ＃1/RAS | - | NEC | PC-9801-26K |
| ＃2 | - | CONTEC | C-NET(98)S-11 | ||
| ＃3 | - | MELCO | WSN-DX4 | ||
| ＃4 | - | MIDORI ELEC. | MDC-926Rs | ||
| ＃5 | I-O DATA | PC34R-12M | |||
| ＃6 | MELCO | EMJ-8000MkIII | |||
| FDD Slot | - | - | - | ||
| SCSI/FDD Slot | - | Logitec | LHA-15FA (Through) | ||
| Interface | IDE | Type | Nothing | Nothing | |
| Connection | Nothing | Nothing | |||
| SCSI | Type | Nothing | Fast SCSI (Busmaster) | ||
| Connection | - | On C-Bus | |||
| RS-232C | MAX Speed | 9,600bps | 230,400bps | ||
| Channel | 1 Ch | 2 Ch | |||
| LAN | Type | Nothing | 10BASE-T/5/2 | ||
| Connection | - | On C-Bus | |||
| Channel | - | 1 Ch. | |||
| Graphic | RGB (Analog, Digital) | RGB (Analog, Digital) | |||
| Sound | Nothing | LINE (IN, OUT), Phone, Mic | |||
| Joystick | Nothing | ATARI Style x2 | |||
| Others | Keyboard, Mouse, Printer, 1MB FDD I/F, Power (Status, Control) |
Keyboard, Mouse, Printer, 1MB FDD I/F, Power (Status, Control) |
|||
| Drive | FDD | Nothing | 5"-2HD 2mode 2drives: NEC PC-9831-MF2 | ||
| HDD | Nothing | SCSI-1:NEC FC-9801F-HD2 (730MB) | |||
| CD-ROM | Nothing | Nothing | |||
| Others | Nothing | Nothing | |||
| Display | Nothing | Nothing | |||
| Printer | Nothing | Nothing | |||
| Others | Nothing | Nothing | |||
このスペックは「第三研究所」が所有する機体について紹介しています。改造等により公式のスペックとは異なる場合があります。
