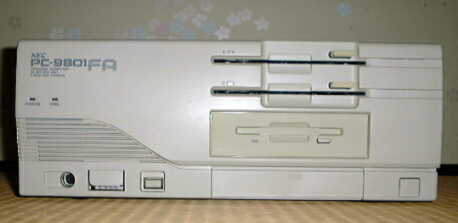

NEC PC-9801FA5

  Normal Power UP
Name PC-9801FA5 PC-9801Fa12/M21TL Pro
Mother Board Mother Board NEC G8KZE
Chipset NEC Custom
Socket 169pin i487 Socket 169pin i487 Socket
Sys. Clock 16MHz 16MHz
Regulator - Buffalo/ MELCO EUF-EP
VRM -
PnP
(BIOS Rev.)		 No Support (?)
CPU Type Intel i486SX-16 (32bit) AMD Am486DX5-133 (32bit)
Operation Clock 16MHz 128MHz
1stCache 8KB 16KB (Write Back)
Coprocessor Nothing On Chip
Memory 2ndCache Volume - -
Maximum - -
Type - -
Volume 1.6MB 77.6MB
Maximum 14.6MB 78.6MB
Type 72pin DRAM non Parity SIMM 72pin F.P. DRAM non Parity S.O. DIMM
Graphic Chip NEC Custom (EGC) S3 86C968 (Vision968)
VRAM 256KB 2MB
Connection On Board On C-Bus
Sound Chip YAMAHA YM2203 YAMAHA YM2608B
Type FM, PSG, Noise PCM, FM, PSG, Rhythm, Noise
MIDI Nothing Q-Vision Midi Master (GM)
Modem Name Nothing Nothing
MAX Speed - -
Extend Bus C-Bus ＃1 - I-O DATA
I-O DATA		 ET-T/98
RSA-98SB
＃2 - Q-Vision
Q-Vision		 Wave Master
Midi Master
＃3 - ICM IF-2769
＃4 - Canopus Power Window 968
SCSI Bus NEC PC-9801FA-02 NEC PC-9821A-E10 (Through)
Interface IDE Type Nothing Nothing
Connection - -
SCSI Type SCSI-1 (DMA) Fast SCSI (S-Bus Master)
Connection On SCSI Bus On C-Bus
RS-232C MAX Speed 9,600bps 115,000bps
Channel 1 Ch. 2 Ch.
LAN Type Nothing 10BASE-T
Connection - On C-Bus
Graphic RGB (Analog, Digital) RGB (Analog, Digital)
Sound LINE (OUT) LINE (IN), Phone, Mic
Joystick Nothing ATARI Style x1
Others Keyboard, Mouse, Printer, 1MB FDD I/F Keyboard, Mouse, Printer, 1MB FDD I/F
Drive FDD 5"-2HD 2mode 2drives 5"-2HD 2mode 2drives: NEC FD1158C
3.5"-2HD 2mode 1drive: NEC PC-9801F-04
HDD SCSI-1: NEC D3835 (40MB) Fast SCSI: IBM DCAS-32160 (2.1GB)
CD-ROM Nothing Fast SCSI: I-O DATA CDV-PX32 (Speed x32)
Others Nothing Nothing
Display Nothing Nothing
Printer Nothing Nothing
Others Nothing Nothing

　このスペックは「第三研究所」が所有する機体について紹介しています。改造等により公式のスペックとは異なる場合があります。
