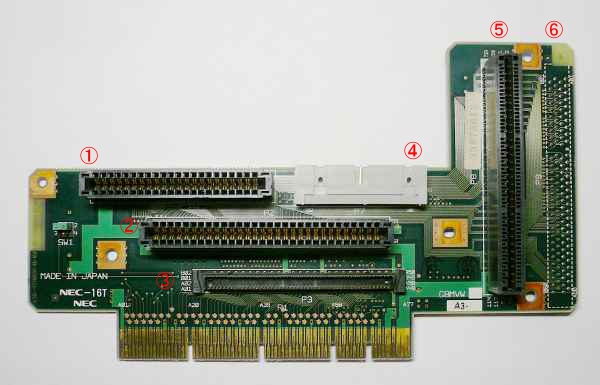

The signal table for fileslot connector
ファイルスロットの各コネクタの信号一覧です。
2012/ 8/ 26 更新
[an error occurred while processing this directive]
[an error occurred while processing this directive]
3.5インチ、5インチフロッピーディスクドライブユニットで使用するコネクタです。接続先は内蔵 FDD端子のピン番号です。
ピン番号 | 接続先 (PC-9801FA) | 接続先 (A MATE) | ピン番号 | 接続先 (PC-9801FA) | 接続先 (A MATE) | |
---|---|---|---|---|---|---|
1 | +12V | +12V | 2 | +12V | +12V | |
3 | NC | NC | 4 | NC | NC | |
5 | +5V | +5V | 6 | +5V | +5V | |
7 | NC | カードエッジ B65ピン | 8 | NC | カードエッジ A02ピン | |
9 | マザーボード | カードエッジ A04ピン | 10 | GND | GND | |
11 | マザーボード | FDD 5ピン | 12 | FDD 2ピン | FDD 7ピン | |
13 | GND | GND | 14 | FDD 4ピン | FDD 29ピン | |
15 | GND | GND | 16 | FDD 6ピン | カードエッジ A06ピン | |
17 | GND | GND | 18 | FDD 8ピン | FDD 25ピン | |
19 | GND | GND | 20 | FDD 10ピン | FDD 23ピン | |
21 | GND | GND | 22 | FDD 12ピン | FDD 21ピン | |
23 | GND | GND | 24 | FDD 14ピン | FDD 19ピン | |
25 | GND | GND | 26 | FDD 16ピン | FDD 13, 17ピン | |
27 | GND | GND | 28 | FDD 18ピン | FDD 11ピン | |
29 | GND | GND | 30 | FDD 20ピン | FDD 9ピン | |
31 | GND | GND | 32 | 32, 36 | カードエッジ A10ピン | |
33 | マザーボード | カードエッジ B10ピン | 34 | NC | NC | |
35 | GND | GND | 36 | 32, 36 | カードエッジ A10ピン | |
37 | マザーボード | カードエッジ A11ピン | 38 | FDD 28ピン | FDD 1ピン | |
39 | GND | GND | 40 | NC | NC | |
41 | マザーボード | カードエッジ A14ピン | 42 | FDD 32ピン | FDD 10ピン | |
43 | GND | GND | 44 | FDD 34ピン | FDD 12ピン |
32番と 36番は繋がっています。
接続先の FDDは PC-9801FAでは NEC FD1138D、PC-9801FSとPC-9801FX、PC-H98modelU105では NEC FD1138C、A MATEでは NEC FD1138Tまたは FD1148Tです。
正確な資料がないのでまだ一部しか分かっていません。(^ ^;;
ハードディスクドライブや CD-ROMドライブ、MOドライブと云った SCSI機器で使用するコネクタです。
ピン番号 | 信号名 | ピン番号 | 信号名 | |
---|---|---|---|---|
1 | GND | 2 | -DB0 | |
3 | GND | 4 | -DB1 | |
5 | GND | 6 | -DB2 | |
7 | GND | 8 | -DB3 | |
9 | GND | 10 | -DB4 | |
11 | GND | 12 | -DB5 | |
13 | GND | 14 | -DB6 | |
15 | GND | 16 | -DB7 | |
17 | GND | 18 | -DBP | |
19 | GND | 20 | GND | |
21 | GND | 22 | GND | |
23 | GND | 24 | GND | |
25 | OPEN | 26 | TERM | |
27 | GND | 28 | GND | |
29 | GND | 30 | GND | |
31 | GND | 32 | -ATM | |
33 | GND | 34 | GND | |
35 | GND | 36 | -BSY | |
37 | GND | 38 | -ACK | |
39 | GND | 40 | -RST | |
41 | GND | 42 | -MSG | |
43 | GND | 44 | -SEL | |
45 | GND | 46 | -C/D | |
47 | GND | 48 | -REQ | |
49 | FILEINO | 50 | -I/O | |
51 | NC | 52 | NC | |
53 | +5V | 54 | +5V | |
55 | NC | 56 | NC | |
57 | +12V | 58 | +12V | |
59 | +12V | 60 | +12V |
メモリカードリーダライタで使用するコネクタです。専用 SCSIボードスロットとも繋がっています。
ピン番号 | 信号名 | 方向 | 機能 | ピン番号 | 信号名 | 方向 | 機能 | |
---|---|---|---|---|---|---|---|---|
A01 | GND | - | B01 | GND | - | |||
A02 | GND | - | B02 | GND | - | |||
A03 | GND | - | B03 | GND | - | |||
A04 | AB001 | IO | アドレスバス | B04 | DB001 | IO | データバス | |
A05 | AB011 | IO | アドレスバス | B05 | DB011 | IO | データバス | |
A06 | AB021 | IO | アドレスバス | B06 | DB021 | IO | データバス | |
A07 | AB031 | IO | アドレスバス | B07 | DB031 | IO | データバス | |
A08 | AB041 | IO | アドレスバス | B08 | DB041 | IO | データバス | |
A09 | AB051 | IO | アドレスバス | B09 | DB051 | IO | データバス | |
A10 | AB061 | IO | アドレスバス | B10 | DB061 | IO | データバス | |
A11 | GND | - | B11 | GND | - | |||
A12 | AB071 | IO | アドレスバス | B12 | DB071 | IO | データバス | |
A13 | AB081 | IO | アドレスバス | B13 | DB081 | IO | データバス | |
A14 | AB091 | IO | アドレスバス | B14 | DB091 | IO | データバス | |
A15 | AB101 | IO | アドレスバス | B15 | DB101 | IO | データバス | |
A16 | AB111 | IO | アドレスバス | B16 | DB111 | IO | データバス | |
A17 | AB121 | IO | アドレスバス | B17 | DB121 | IO | データバス | |
A18 | AB131 | IO | アドレスバス | B18 | DB131 | IO | データバス | |
A19 | AB141 | IO | アドレスバス | B19 | DB141 | IO | データバス | |
A20 | AB151 | IO | アドレスバス | B20 | DB151 | IO | データバス | |
A21 | GND | - | B21 | GND | - | |||
A22 | AB161 | IO | アドレスバス | B22 | +12V | - | ||
A23 | AB171 | IO | アドレスバス | B23 | +12V | - | ||
A24 | AB181 | IO | アドレスバス | B24 | IR031 | I | INT0 | |
A25 | AB191 | IO | アドレスバス | B25 | IR051 | I | INT1 | |
A26 | AB201 | IO | アドレスバス | B26 | IR061 | I | INT2 | |
A27 | AB211 | IO | アドレスバス | B27 | IP091 | I | INT3 (HDD) | |
A28 | AB221 | IO | アドレスバス | B28 | IR101 | I | INT4 (640KBFDD) | |
A29 | AB231 | IO | アドレスバス | B29 | IR121 | I | INT5 | |
A30 | INT0 | O | B30 | IR131 | I | INT6 (マウス) | ||
A31 | GND | - | B31 | GND | - | |||
A32 | IOCHK0 | I | 外部NMI | B32 | -12V | - | ||
A33 | IOR0 | IO | コマンド | B33 | -12V | - | ||
A34 | IOW0 | IO | コマンド | B34 | RESET0 | O | RESET | |
A35 | MRC0 | IO | コマンド | B35 | DACK00 | O | 3.5"HDD | |
A36 | NWC0 | IO | コマンド | B36 | DACK30 | O | AUX | |
A37 | INTA0 | IO | コマンド | B37 | DRQ00 | I | 3.5"HDD | |
A38 | NOWAIT0 | - | B38 | DRQ30 | I | AUX | ||
A39 | SALE1 | IO | アドレスラッチ | B39 | WORD0 | I | ||
A40 | MACS0 | I | B40 | GND | - | |||
A41 | GND | - | B41 | GND | - | |||
A42 | CPUENB0 | O | B42 | GND | - | |||
A43 | RFSH0 | O | リフレッシュ信号 | B43 | DMATC0 | O | END OF PROCESS | |
A44 | BHE0 | IO | B44 | NMI0 | O | |||
A45 | IORDY1 | I | レディー信号 | B45 | NWE0 | IO | ||
A46 | SCLK1 | O | 9.87304MHz (システムクロック) | B46 | GND | - | ||
A47 | S18CLK | O | 307.2KHz | B47 | GND | - | ||
A48 | POWER0 | O | 電源確定信号 | B48 | SBUSRQ1 | O | ||
A49 | +5V | - | B49 | +5V | - | |||
A50 | +5V | - | B50 | +5V | - |
ここのコネクタには汎用拡張バス (Cバス) の信号がマザーボードからそのまま来ていますが、次の信号はファイルスロットには来ていません。GNDとなっています。
ピン番号 | 信号名 | 方向 | 機能 |
---|---|---|---|
A02 | V1 | - | |
A03 | V2 | - | |
B02 | V1 | - | |
B03 | V2 | - | |
B40 | EXHRQ10 | I | |
B42 | EXHLA10 | O | |
B46 | EXHLA20 | O | |
B47 | EXHRQ20 | I |
98MATEの 26ピン 3.5インチフロッピーディスクドライブが接続されるコネクタです。
ピン番号 | 機能 | カードエッジ側 | ピン番号 | 機能 | カードエッジ側 | |
---|---|---|---|---|---|---|
1 | Index | B12 | 2 | +5V | +5V | |
3 | Drive Select 0 | B11 | 4 | +5V | +5V | |
5 | Disk Change | B04 | 6 | +5V | +5V | |
7 | Ready | A05 | 8 | Drive Select 1 | A12 | |
9 | Motor Enable 0 | B09 | 10 | NC | B14 | |
11 | Direction | A09 | 12 | NC | A15 | |
13 | Step Pulse 0 | B08 | 14 | High Density 0 | A03 | |
15 | NC | NC | 16 | NC | NC | |
17 | Step Pulse 1 | B08 | 18 | High Density 1 | B02 | |
19 | Write Data | A08 | 20 | GND | GND | |
21 | Write Enable | B07 | 22 | GND | GND | |
23 | Track 0 | A07 | 24 | GND | GND | |
25 | Write Protect | B06 | 26 | GND | GND | |
27 | Read Data | B15 | 28 | GND | GND | |
29 | Select Head | B05 | 30 | GND | GND |
PC-9801、PC-H98系は、SCSI機器用コネクタ (60ピン) と同一です。以降は、98MATE系のコネクタ (114ピン) です。
SCSIタイプ | 専用 HDD I/Fタイプ | SCSIタイプ | 専用 HDD I/Fタイプ | |||||
---|---|---|---|---|---|---|---|---|
ピン番号 | 信号名 | ピン番号 | 信号名 | ピン番号 | 信号名 | ピン番号 | 信号名 | |
1 | GND | 2 | +12V | 58 | -DB0 | 59 | DATA0 | |
3 | GND | 4 | +12V | 60 | -DB1 | 61 | DATA1 | |
5 | GND | 6 | +12V | 62 | -DB2 | 63 | DATA2 | |
7 | GND | 8 | +12V | 64 | -DB3 | 65 | DATA3 | |
9 | GND | 10 | GND | 66 | -DB4 | 67 | DATA4 | |
11 | GND | 12 | GND | 68 | -DB5 | 69 | DATA5 | |
13 | GND | 14 | GND | 70 | -DB6 | 71 | DATA6 | |
15 | GND | 16 | GND | 72 | -DB7 | 73 | DATA7 | |
17 | GND | 18 | GND | 74 | -DBP | 75 | GND | |
19 | GND | ― | ― | 76 | GND | ― | ― | |
20 | GND | 21 | DATA8 | 77 | GND | 78 | ADDRESS 0 | |
22 | GND | 23 | DATA9 | 79 | GND | 80 | ADDRESS 1 | |
24 | OPEN | 25 | DATA10 | 81 | TERM | 82 | ADDRESS 2 | |
26 | GND | 27 | DATA11 | 83 | GND | 84 | DIR | |
28 | GND | 29 | DATA12 | 85 | GND | 86 | OE1 | |
30 | GND | 31 | DATA13 | 87 | -ATM | 88 | OE2 | |
32 | GND | 33 | DATA14 | 89 | GND | 90 | ADDRESS 0,1,2 | |
34 | GND | 35 | DATA15 | 91 | -BSY | 92 | -RESET | |
36 | GND | 37 | GND | 93 | -ACK | 94 | -CS0 | |
38 | GND | ― | ― | 95 | -RST | ― | ― | |
39 | GND | 40 | GND | 96 | -MSG | 97 | -CS1 | |
41 | GND | 42 | GND | 98 | -SEL | 99 | -IOR | |
43 | GND | 44 | GND | 100 | -C/D | 101 | -IOW | |
45 | GND | 46 | -IOCS16 | 102 | -REQ | 103 | IRQ | |
47 | FILEINO | 48 | IOCHRDY | 104 | -I/O | 105 | -IDEACT | |
49 | NC | 50 | +5V | 106 | NC | 107 | +5V | |
51 | +5V | 52 | NC | 108 | +5V | 109 | NC | |
53 | NC | 54 | GND | 110 | NC | 111 | GND | |
55 | +12V | 56 | GND | 112 | +12V | 113 | GND | |
57 | +12V | ― | ― | 114 | +12V | ― | ― |
IDE HDDの信号線で、BALEと -PDIAGは本体側には未接続です。
PC-9821Ap/ As/ Aeのフロッピーディスクコネクタの左にあるジャンパスイッチです。
1-2ショートが 2FDDモデル、3-4ショートが 1FDDモデルです。
ピン番号 | 接続先 | ピン番号 | 接続先 | |
---|---|---|---|---|
1 | カードエッジ A68 | 2 | GND | |
3 | NC | 4 | NC |
カードエッジ部の電源ピンアサインです。
接続先 | ピン番号 |
---|---|
+12V | A74, A75, A76, A77 |
+5V | A01, A71, A72, B01, B71, B72 |
GND | A13, A16, A23, A33, A43, A52, A60, A65, A69, B03, B13, B16, B23, B33, B43, B52, B60, B69, B74, B75, B76, B77 |
