メルコ (バッファロー) 製 CPUアクセラレータ、N4/NV4シリーズの下駄設定一覧です。
2014/ 11/ 11 更新
[an error occurred while processing this directive]
[an error occurred while processing this directive]
メルコ製 CPUアクセラレータ N4/NV4シリーズ
メルコ製 CPUアクセラレータ N4/NV4シリーズには、次ぎの製品があります。現行製品の詳細は、バッファロー (旧メルコ)の HPで確認してください。赤で書かれている製品は現行製品です。(2001年 9月現在)
| 製品名 | 搭載 CPU | 動作クロック (MHz) | 備考 | ||
|---|---|---|---|---|---|
| 50MHz機 | 60MHz機 | 66MHz機 | |||
| HK6-MD500-N4 | AMD K6-2 500 | 500 | 480 | 466 | |
| HK6-MD533-N4 | AMD K6-2 500 | 500 | 480 | 533 | |
| HK6-MS466-N4 | AMD K6-III 450 | 450 | 420 | 466 | |
| HK6-MS500-N4 | AMD K6-III 450 | 500 | 480 | 466 | 数量限定販売。 |
| HK6-MD500P-NV4 | AMD Mobile K6-2+ 500 | 500 | 480 | 466 | |
| HK6-MD533P-NV4 | AMD Mobile K6-2+ 500 | 500 | 480 | 533 | |
| HK6-MD550P-NV4 | AMD Mobile K6-2+ 500 | 550 | 540 | 550 | |
| HK6-MS600P-NV4 | AMD Mobile K6-III+ 550 | 600 | 600 | 600 | カタログに記載無く、500個限定販売。 |
N4/NV4シリーズ下駄設置一覧

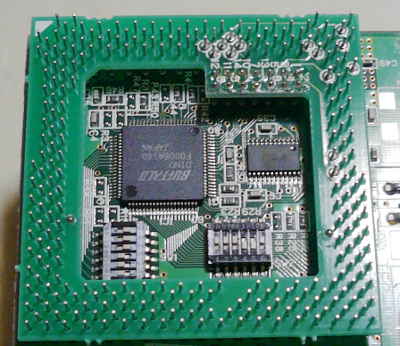

N4/NV4シリーズには、6連ディップスイッチが二つ有り、設定は共通です。次の画像は HK6-MS600P-NV4のソケット (下駄) 部分の裏側の写真です。左側が「SW1」、右側が「SW2」です。以下はその設定です。
★ 魔法機能及び、クロックマルチプライヤ機能
| スイッチ番号 | ON | OFF | 機能 |
|---|---|---|---|
| 1-1 | PC-9821シリーズ用 | PC/AT互換機用 | 魔法機能 (A20ピンマスク機能) 設定 |
| 1-2 | x 2.0 | x 1.5 | クロックマルチプライヤ倍率設定 |
SV-98 model2や PC/AT互換機では魔法機能 (A20ピンマスク機能) を切らないと正常動作しません。また、i430HXチップセット搭載の PC-98シリーズでは魔法機能を切っても動作します (メーカー推奨設定) が、魔法機能を有効にしない場合は パソコン本体のセカンドキャッシュが利用できない他に、ウェイト不足でセットアップメニューが設定できなくなります。
クロックマルチプライヤ機能とは、下駄上でシステムクロックを 1.5または、2倍に引き上げて CPUに供給する機能で、前モデルの N3下駄で初めて採用されました。N4下駄や NV4下駄では N3下駄から改良されたアドバンスドクロックマルチプライヤ機能が搭載されています。N3下駄に比べて動作の安定度が高く対応機種も広がりました。
クロックマルチプライヤ倍率設定が「x2.0」で位相設定を変更しても安定動作しない場合、「x1.5」に設定すると動作が安定する場合があります。もちろん逆の場合もあります。
★ クロックマルチプライヤ位相設定
| スイッチ番号 | -3 | -2 | -1 | 0 | +1 | +2 | +3 |
|---|---|---|---|---|---|---|---|
| 1-3 | ON | ON | OFF | OFF | OFF | OFF | OFF |
| 1-4 | ON | OFF | ON | OFF | OFF | OFF | OFF |
| 1-5 | OFF | OFF | OFF | OFF | OFF | ON | ON |
| 1-6 | OFF | OFF | OFF | OFF | ON | OFF | ON |
位相設定が「-3」や「-2」で OSは起動するもののアプリケーション実行時にエラーが出たり、フリーズしたりする等で動作が安定しない場合は、「-3+1」(SW 1-3から順に ON, ON, OFF, ON) のように設定を組み合わせて微調節すると動作が安定する事があります。
安定動作の目安は経験上ですが Windowsが正常に起動して、東京大学金田研究室作のπ計算プログラム「super pi」で 104万桁の計算を 3回以上実行し、途中でエラーやフリーズが無く正常に計算結果が出力できれば、ほぼ安定と言えます。
★ CPU内部逓倍設定
| スイッチ番号 | x 2.0 | x 2.5 | x 3.0 | x 3.5 | x 4.0 | x 4.5 | x 5.0 | x 5.5 | x 6.0 | 倍率設定ピン |
|---|---|---|---|---|---|---|---|---|---|---|
| 2-1 | OFF | OFF | OFF | OFF | ON | ON | ON | ON | OFF | BF2 |
| 2-2 | OFF | ON | ON | OFF | OFF | ON | ON | OFF | OFF | BF1 |
| 2-3 | ON | ON | OFF | OFF | ON | ON | OFF | OFF | ON | BF0 |
| 2-4 | 常に OFF | |||||||||
| 2-5 | 常に OFF | |||||||||
| 2-6 | 常に ON | |||||||||
SW 2-4〜2-6については機能が分かっていません。
K6-2 (新コア) 以降の K6シリーズでは、2倍設定が 6倍設定になっています。
★ CPUコア電圧設定 (下駄の改造が必要)
| スイッチ番号 | 1.8V | 2.0V | 2.2V | 2.4V | 2.4V | 2.6V | 2.8V | 3.0V |
|---|---|---|---|---|---|---|---|---|
| 3-1 | OFF | ON | OFF | OFF | ON | ON | OFF | ON |
| 3-2 | OFF | OFF | ON | OFF | ON | OFF | ON | ON |
| 3-3 | OFF | OFF | OFF | ON | OFF | ON | ON | ON |
| 3-4 | 常に ON | |||||||
デフォルトでは HK6-MS466-N4と HK6-MS500-N4は 2.4Vです。それ以外の N4/ NV4シリーズは CPUが Mobile K6-2+、Mobile K6-III+で 2.2Vに設定されています。
N4下駄と NV4下駄上のチップ抵抗「R40」を除いて、チップ抵抗「R39」を「R33」ヘ移動し、ディップスイッチを「SW3」の空きランドに取り付けることにより設定可能になります。ただし、必ずデジタルテスタで CPUコアへの出力電圧が正しいかチェックしてから使用してください。
★ 注意
このような改造行為はメーカーの保証期間中であっても保証対象外となります。また、この件についてメーカーに問い合わせることは絶対にしないでください。
なお、この改造の失敗や設定を誤ると CPUや下駄、マザーボードを破壊する可能性があります。これら改造行為はリスクを承知のうえで全て自己責任で行ってください。
この改造で重大なトラブルが起こっても当方では一切の責任を負いません。
