98ノート 110ピン拡張用コネクタ信号表

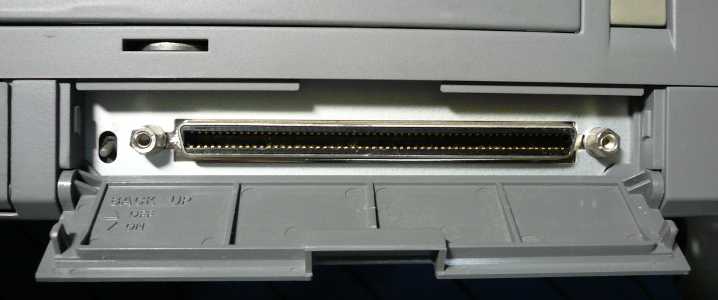

98NOTE 110ピン用コネクタ

　NECの PC-9800シリーズノートパソコン 98NOTEに搭載されている、フロッピーディスク増設ケーブルや I/O拡張ユニット接続用 (PC-9801N-U08) 拡張バスのピンアサインです。

次の機種が対象です。

  • PC-9801N
  • PC-9801NS
  • PC-9801NV
  • PC-9801NS/E
  • PC-9801NC
  • PC-9801NS/T
  • PC-9801NS/L
  • PC-9801NA
  • PC-9801NA/C
  • PC-9801NS/R
  • PC-9801NX/C
  • PC-9801NS/A
  • PC-9821Ne
  • PC-9801NL (オプション)

次の機種は、拡張バス変換コネクタ (PC-9821N-U07)を使用する事で、110ピンタイプの拡張バスを使用できるようになります。

  • PC-9821Np
  • PC-9821Ns
  • PC-9821Nf
  • PC-9821Nx
  • PC-9821Na7
  • PC-9821Na9
  • PC-9821Na12
  • PC-9821Na13
  • PC-9821Na15

なお、このデータは EPSON 98互換機ノート PC-386NOTE ARシリーズのものです。NEC製品とは信号名が異なる場合があります。

端子番号 信号名 方向 機能 　 端子番号 信号名 方向 機能
A1 +5V - 　 B1 +5V - 　
A2 +5V - 　 B2 SD15 IO データバス
A3 SD14 IO データバス B3 SD13 IO データバス
A4 SD12 IO データバス B4 SD11 IO データバス
A5 SD10 IO データバス B5 SD9 IO データバス
A6 SD8 IO データバス B6 SD7 IO データバス
A7 SD6 IO データバス B7 SD5 IO データバス
A8 SD4 IO データバス B8 SD3 IO データバス
A9 GND - 　 B9 MFM O MFM信号
A10 SD2 IO データバス B10 SD1 IO データバス
A11 SD0 IO データバス B11 SBHE O バスハイイネーブル信号
A12 SA19 O アドレスバス B12 SA18 O アドレスバス
A13 SA17 O アドレスバス B13 SA16 O アドレスバス
A14 SA15 O アドレスバス B14 SA14 O アドレスバス
A15 SA13 O アドレスバス B15 SA12 O アドレスバス
A16 SA11 O アドレスバス B16 SA10 O アドレスバス
A17 GND - 　 B17 SYNC O SYNC信号
A18 SA9 O アドレスバス B18 SA8 O アドレスバス
A19 SA7 O アドレスバス B19 SA6 O アドレスバス
A20 SA5 O アドレスバス B20 SA4 O アドレスバス
A21 SA3 O アドレスバス B21 SA2 O アドレスバス
A22 SA1 O アドレスバス B22 SA0 O アドレスバス
A23 GND - 　 B23 GND - 　
A24 SMRD O メモリリードコマンド B24 SMWR O メモリライトコマンド
A25 GND - 　 B25 GND - 　
A26 SIOR O IO リードコマンド B26 SIOR O IOライトコマンド
A27 NC - 　 B27 IOCHK0 I 外部 NMI要求信号
A28 INT5 I INT5 B28 INT3 I INT3 (HDD)
A29 　 - システム予約 B29 DACK00 O DMA (チャネル 0)
A30 NC - 　 B30 NC - 　
A31 DACK30 O DMA (チャネル 3) B31 DRQ00 I DMA (チャネル 0)
A32 　 - システム予約 B32 NC - 　
A33 DRQ30 I DMA (チャネル 3) B33 INTA0 O 割込アクノリッジ信号
A34 WGATE O ライトゲート信号 B34 NC - 　
A35 NC - 　 B35 NC - 　
A36 SALE O アドレスラッチ信号 B36 SA20 O アドレスバス
A37 SA22 O アドレスバス B37 REST0 O リセット信号
A38 SCLK *1 O システムクロック B38 S18CLK O 307.2KHzクロック
A39 GND - 　 B39 GND - 　
A40 IORDY I IOレディ信号 B40 INT0 I INT0
A41 NC - 　 B41 INT1 I INT1
A42 CPUE0 O CPUイネーブル信号 B42 WORD0 I DMAワード転送要求信号
A43 POWER0 O 電源確認信号 B43 RFSH0 O リフレッシュ信号
A44 INT6 I INT6 (マウス用) B44 DMATC0 O DMAの END OF PROCESS
A45 SA21 O アドレスバス B45 HLD/AG O ヘッドロード信号/ アナログ緑色ビデオ信号
A46 NC - 　 B46 NMI0 O NMI信号出力
A47 SA23 O アドレスバス B47 DIR/AR O ディレクション信号/ アナログ青色ビデオ信号
A48 STEP/VSYN O ステップ信号/ 垂直同期信号 B48 WINDOW I ウインドウ信号
A49 SSEL/RSYN O サイドセレクト/ 水平同期信号 B49 WDT/AR O ライトデータ信号/ アナログ赤色ビデオ信号
A50 DS2 O ドライブセレクト 2 B50 GND - 　
A51 　 - システム予約 B51 NC - 　
A52 RDATA I リードデータ B52 FRDY I ドライブレディ
A53 RGB SEL *2 I FDD/ アナログRGB 出力選択信号 B53 DS3 O ドライブセレクト 3
A54 TRK0 I トラック 0 B54 INDEX I インデックス信号
A55 WPRT I ライトプロテクト B55 MWE0 O メモリライトイネーブル信号


*1 システムクロックは、CPUクロックスピードによって次のように変わります。

CPUクロックスピード システムクロック
25MHz 12.288MHz
10MHz 9.8304MHz
5MHz 4.9152MHz


*2 RGB SELから入力される信号により次の装置に出力する信号を選択する。

  • HIGH: アナログ RGBディスプレイ
  • GND: 1MBタイプ増設 FDD
