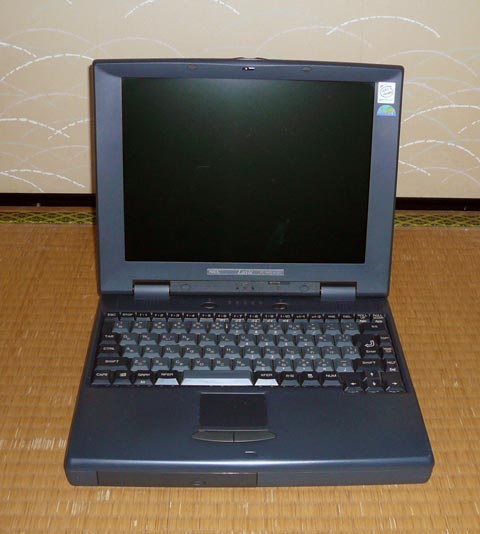

Name: PC-9821Nr233/S60A
Use: Experiment Note PC
| Normal | Power UP | ||||
|---|---|---|---|---|---|
| Name | PC-9821Nr233/S32A | PC-9821Nr233/S60A | |||
| Mother Board | Name | NEC G7BSA | |||
| Chipset | Intel 430TX (Triton TX) | ||||
| Socket | Nothing | ||||
| Sys. Clock | 66MHz | 66MHz | |||
| PnP (BIOS Rev.) |
Support (0.10) | ||||
| CPU | Type | Intel MMX Pentium-233 (32bit, internal 64bit) | Intel MMX Pentium-233 (32bit, internal 64bit) | ||
| Operation Clock | 233MHz | 233MHz | |||
| 1stCache | 32KB | 32KB | |||
| Coprocessor | On Chip | On Chip | |||
| Memory | 2ndCache | Volume | 256KB | ||
| Maximum | 256KB | ||||
| Type | Pipelined Burst SRAM | ||||
| Volume | 32MB | 64MB | |||
| Maximum | 128MB | 256MB | |||
| Type | 144 pin E.D.O. DRAM non E.C.C. SO-DIMM | ||||
| LCD Display | Type | 12.1" TFT Type Backlight LCD | |||
| Color | 18bit Colors | ||||
| MAX Resolution | 800 x 600 dots | ||||
| Graphic | Chip | Trident Cyber9385-1 | |||
| VRAM | 2MB | ||||
| Connection | On Board PCI-Bus | ||||
| Sound | Chip | YAMAHA YMF297 + Crystal CS4231 | |||
| Type | PCM, Enhanced/FM, PSG, Rhythm | ||||
| MIDI | Nothing | Nothing | |||
| Modem | Name | Nothing | NEC PC-9821NR-B05 *1 | ||
| MAX Speed | - | 33,600bps (V.34) | |||
| Extend Bus | Card Bus | #1 | - | - | - |
| #2 | - | - | - | ||
| Communication Slot | Nothing | NEC | PC-9821NR-B05 | ||
| Extend I/O Bus | Nothing | - | - | ||
| 98 Note Bay | Nothing | - | - | ||
| Interface | IDE | Type | Enhanced IDE | Enhanced IDE | |
| Connection | On Board | On Board | |||
| SCSI | Type | Nothing | - | ||
| Connection | - | - | |||
| RS-232C | MAX Speed | 115,200bps | |||
| Channel | 1 Ch. | ||||
| IrDA | 1 Ch. (4Mbps) | ||||
| LAN | Type | Nothing | - | ||
| Connection | - | - | |||
| Graphic | RGB (OUT), Video (OUT) | RGB (OUT), Video (OUT) | |||
| Sound | Line (IN), Phone, Mic (Internal) | Line (IN), Phone, Mic (Internal) | |||
| Joystick | (Sound Blaster Style x1) | (Sound Blaster Style x1) | |||
| Others | Tenkeyboard, Mouse, Printer | Tenkeyboard, Mouse, Printer | |||
| Pointing Device | 98 Slidepad | ||||
| Drive | FDD | 3.5"-2HD 3mode 1drive, NEC FD1238T | 3.5"-2HD 3mode 1drive, NEC FD1238T | ||
| HDD | Enhanced IDE: (3.2GB) | Enhanced IDE: Fujitsu MK6014MAP (6.0GB) | |||
| CD-ROM | ATAPI: Toshiba XM-1802B (Speed x24) *2 | ATAPI: Toshiba XM-1802B (Speed x24)*2 | |||
| Others | Nothing | Nothing | |||
| Display | Nothing | Nothing | |||
| Printer | Nothing | Nothing | |||
| Others | Nothing | Nothing | |||
*1 PC-9821Nw150/S20に搭載されていた相当品。
*2 カタログスペック上は、16倍速の CD-ROM搭載となっている。
このスペックは「第三研究所」が所有する機体について紹介しています。改造等により公式のスペックとは異なる場合があります。
