Name:
Use: Experiment Highreso PC
| Normal | Power UP | ||||
|---|---|---|---|---|---|
| Name | PC-H98 model90-100 | PC-H98 HpII7/W24L Expert | |||
| Mother Board | Name | NEC G8KLE | |||
| Chipset | NEC Custom | ||||
| Socket | i487 Socket 169pin | i487 Socket 169pin | |||
| Sys. Clock | 25MHz | 25MHz | |||
| Regulator | Nothing | On Chip | |||
| VRM | - | ||||
| PnP (BIOS Rev.) |
NESA-FO (?) | ||||
| CPU | Type | Intel i486SX-25 (32bit) | Intel DX4ODP-75 (32bit) | ||
| Operation Clock | 25MHz | 75MHz | |||
| 1stCache | 8KB | 16KB | |||
| Coprocessor | Nothing | On Chip | |||
| Memory | 2ndCache | Volume | Nothing | ||
| Maximum | - | ||||
| Type | - | ||||
| Volume | 3.6MB | 23.6MB | |||
| Maximum | 47.6MB | 23.6MB | |||
| Type | 72pin DRAM non Parity SIMM | ||||
| Graphic | Chip | NEC Custom | NEC Custom | ||
| VRAM | 512KB | 512KB | |||
| Connection | On board NESA-Bus | On board NESA-Bus | |||
| Graphic (High Resolution) |
Chip | NEC Custom | |||
| VRAM | 1MB | ||||
| Connection | On Board NESA-Bus | ||||
| Sound | Chip | Nothing | YAMAHA YM2608B | ||
| Type | - | PCM, FM, PSG, Rhythm, Noise | |||
| MIDI | Nothing | Nothing | |||
| Modem | Name | Nothing | Nothing | ||
| MAX Speed | - | - | |||
| Extend Bus | NESA/C-Bus | ＃1 | - | NEC | PC-9801-86 |
| ＃2 | - | NEC | PC-H98-B12 | ||
| ＃3 | - | NEC | PC-H98-B11 | ||
| ＃4 | - | NEC NEC |
PC-H98-B08 PC-9801-61U x2 |
||
| Interface | IDE | Type | Nothing | - | |
| Connection | - | - | |||
| SCSI | Type | SCSI-1 (DMA) | SCSI-1 (Busmaster) | ||
| Connection | On HDD I/F-Bus | On NESA-Bus | |||
| RS-232C | MAX Speed | 19,200bps | 19,200bps | ||
| Channel | Nothing | 1 Ch. | |||
| LAN | Type | Nothing | 10BASE-T/ 5 | ||
| Connection | Nothing | On NESA-Bus | |||
| Channel | Nothing | 1 Ch. | |||
| Graphic | RGB (OUT, 29pin) | RGB (OUT, 29pin) | |||
| Sound | Nothing | LINE (IN, OUT), Phone, Mic | |||
| Joystick | Nothing | ATARI Style x1 | |||
| Others | Keyboard, Mouse, Printer, 1MB FDD I/F | Keyboard, Mouse, Printer, 1MB FDD I/F | |||
| Drive | FDD | 5"-2HD 2mode 2drives: NEC FD1155D | 5"-2HD 2mode 2drives: NEC FD1155D | ||
| HDD | SCSI-1: NEC PC-H98S/8-E02 (100MB) | Fast SCSI: Seagate ST32430N (2.4GB) | |||
| CD-ROM | Nothing | Nothing | |||
| Others | Nothing | Nothing | |||
| Display | Nothing | Nothing | |||
| Printer | Nothing | Nothing | |||
| Others | Nothing | Nothing | |||
このスペックは「第三研究所」が所有する機体について紹介しています。改造等により公式のスペックとは異なる場合があります。
関連記事
- 第一電算機研究室 HYPER98シリーズ 基本仕様一覧
- 第一電算機研究室 NEC PC-9800シリーズ、SV-98シリーズ裏コマンド一覧表
- 第一電算機研究室 NEC PC-98シリーズ ディップスイッチ設定一覧表
- 第一電算機研究室 NEC PC-98シリーズ メモリスイッチ設定一覧表
- 企画課 第2回 PC-98シリーズと CPU 第 4世代 CPU編
- 企画課 第2回 PC-98シリーズと CPU 第 5世代 CPU (486互換 CPU) 編
- 企画課 第3回 歴代 PC-98シリーズ一覧 HIGHRESO Type
- 企画課 第6回 PC-98の SSD化
- 企画課 第8回 PC-98と HDDの容量制限
- 企画課 第9回 NEC PC-98超入門
- 企画課 第10回 PC-98と FDDエミュレータ
PC-H98, PC-9800, PC-98は NEC社の商標または登録商標です。
i486,iDX4, ODPは Microsoft社の商標または登録商標です。
Windows, MS-DOSは Microsoft社の商標または登録商標です。
この他、製品名、型番等は、一般に各メーカーの商標または登録商標です。
電算機管理室

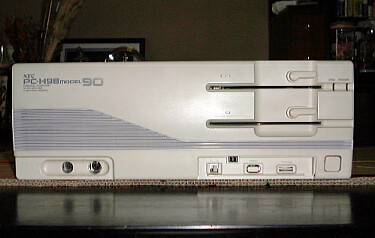

PC-H98 model90
