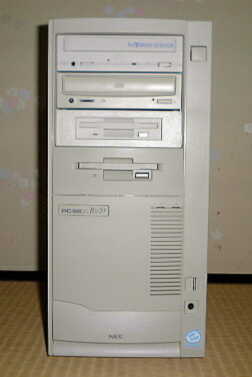

nEC PC-9821Rv20/N20

  Normal Power UP
Name PC-9821Rv20/N20 PC-9821RvIIIS70/M43 AV
Mother Board Name NEC G8XRZ
Chipset Intel 440FX-Dual (Natoma) + Star Alpha2
Socket Socket 8 Socket 8 + Power Leap PL-370/T Rev 2.0
Sys. Clock 66MHz 66MHz
Regulator - Power Leap PL-Pro/II Plus *1
VRM Raytheon Electronics RCB001 Nothing
PCI Rev. 2.1
PnP
(BIOS Rev.)		 Support (0.14)
CPU ＃1 Type Intel Pentium Pro-200 (32bit) Intel PentiumIII-S 1.40 (32bit, Internal 64bit)
Operation Clock 200MHz 700MHz
1stCache 16KB 32KB
2ndCache 256KB (On die, Full Speed) 512KB (On die, Full Speed)
Coprocessor On Chip On Chip
CPU ＃2 Type Nothing Nothing
Operation Clock - -
1stCache - -
2ndCache - -
Coprocessor - -
Memory Volume 32MB 192MB
Maximum 512MB 1GB
Type 72pin E.D.O. DRAM with E.C.C. SIMM (memory interleaving support)
Graphic Chip Matrox MGA-2064W (Millennium) 3Dfx Voodoo Banshee
VRAM 4MB 16MB
Connection On PCI-Bus On PCI-Bus
Sound Chip Crystal CS4231 VIA Envy24HT + YAMAHA YMF297 + Crystal CS4232 +
Crystal CS4231
Type PCM PCM (7.1ch), PCM, Enhanced/FM, PSG, Rhythm
MIDI Nothing NEC PC-9821C3-B02 (XG, GS, GM, MT-32)
Modem Name Nothing Nothing
MAX Speed - -
Extend Bus C-Bus ＃1 - I-O DATA IF-SEGA/98
＃2 - I-O DATA CardDock2-EX/98
＃3 - NEC
NEC		 PC-9801-118
PC-9821C3-B02
＃4 - Kurouto Shikou
Value Wave		 CBUS-HENKAN
FC-100
PCI-Bus ＃1 Matrox Millennium ONKYO SE-150PCI
＃2 - Kurouto Shikou CHANPON2'-PCI *2
＃3 - MELCO WGP-FX16N
Interface IDE Type Enhanced IDE Ultra DMA/133 (Busmaster)
Connection On Board PCI-Bus On Board PCI-Bus
RAID - -
SCSI Type Ultra SCSI (Busmaster) Ultra SCSI (Busmaster)
Connection On Board PCI-Bus On Board PCI-Bus
RS-232C MAX Speed 115.200bps
Channel 2 Ch.
LAN Type 100BASE-TX/10BASE-T
Connection On Board PCI-Bus
Channel 1 Ch.
Graphic RGB (IN, OUT) RGB (IN, OUT)
Sound LINE (IN, OUT), Phone, Mic LINE (IN, OUT), Phone, Mic, MIDI
Joystick Nothing Sound Blaster Style x1,
SEGA Saturn Style x2
Others Keyboard, Mouse, Printer Keyboard, Mouse, Printer, USB (2.0) x3, IEEE-1394 x2
Drive FDD 3.5"-2HD 3mode 1drive: NEC FD1231T 3.5"-2HD 3mode 2drives: NEC FD1231T
HDD Ultra SCSI: IBM DCAS-32160 (2.1GB) Ultra DMA/33: I-O DATA UHDV-4.3G  (4.3GB)
CD-ROM Nothing ATAPI: Plextor PX-W1210A
　(Speed W/RW/R x12/x10/x32)
ATAPI: SONY CDU-511 (Speed x16)
Others PD: ATAPI, NEC ODX652P (Speed x4) Nothing

　*1 PC本体の VRMソケットと、PL-Pro/II上の Power Good端子同士を接続する配線やコンデンサの追加、電源ケーブルの直付けなどの改造を施したもの。

　*2 PC-98対応 BIOS (大熊猫氏作) に書き換えてあります。

　このスペックは「第三研究所」が所有する機体について紹介しています。改造等により公式のスペックとは異なる場合があります。
