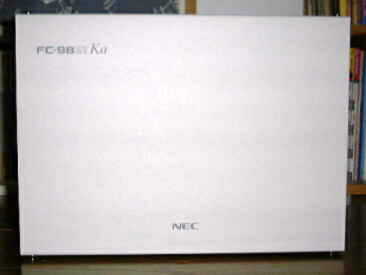

NEC FC-9821Ka model1 側面

FC-9821Ka model1 正面 　FC-9821Ka model1 背面

  Normal Power UP
Name FC-9821Ka model1 FC-9821Ka166/U1
Mother Board Name NEC PC-9821Xa16/W Compatible
Chipset Intel 430HX (Triton II) + Star Alpha 2
Socket Socket 7 Socket 7
Sys. Clock 66MHz 66MHz
Regulator - -
VRM MURATA PUD-70 MURATA PUD-70 Plus *
PCI Rev. 2.0
PnP
(BIOS Rev.)		 Support (0.12)
CPU Type Intel Pentium-166 (32bit, Internal 64bit) intel MMX Pentium-166 (32bit, Internal 64bit)
Operation Clock 166MHz 166MHz
1stCache 16KB 32KB
Coprocessor On Chip On Chip
Memory 2ndCache Volume 256KB 512KB
Maximum 512KB 512KB
Type Pipelined Burst SRAM Pipelined Burst SRAM
3rdCache Volume No support No support
Maximum - -
Type - -
Volume 32MB 32MB
Maximum 128MB 256MB
Type 72pin E.D.O. DRAM with E.C.C. SIMM
Graphic Chip Trident TGUI9682XGi Matrox MGA-2064W (Millennium)
VRAM 2MB 4MB
Connection On sub board PCI-Bus On PCI-Bus
Sound Chip Nothing YAMAHA YMF297 + Crystal CS4231
Type Nothing PCM, Enhanced/FM, PSG, Rhythm
MIDI Nothing CREATIVE Wave Blaster II (GS, GM,  MT-32)
Modem Name Nothing Nothing
MAX Speed - -
Extend Bus C-Bus ＃1/RAS - NEC FC-9801-06K
＃2 - NEC
CREATIVE		 PC-9801-118
Wave Blaster II
＃3 - NEC PC-9801-104
＃4 　 NEC PC-9801-100
＃5/FDD 　 NEC FC-9801-FD4
PCI-Bus ＃1 - Matrox Millennium
＃2 - - -
Interface IDE Type Enhanced IDE Enhanced IDE
Connection On Board On Board
SCSI Type Nothing Fast SCSI (PIO)
Connection - On C-Bus
RS-232C MAX Speed 115,000bps 115,000bps
Channel 1 Ch 2 Ch
LAN Type 100BASE-TX/ 10BASE-T 100BASE-TX x1, 10BASE-T x1
Connection On board PCI-Bus On board PCI-Bus + On C-Bus
Channel 1 Ch. 2 Ch.
Graphic RGB (IN, OUT) RGB (IN, OUT)
Sound Nothing LINE (IN, OUT), Phone, Mic, MIDI
Joystick Nothing Sound Blaster Style x1
Others Keyboard, Mouse, Printer,
Power (Status, Control)		 Keyboard, Mouse, Printer,
Power (Status, Control), 1MB FDD I/F, RAS I/F
Drive FDD Nothing 3.5"-2HD 3mode 1drive: FC-9801-FD4
HDD Nothing Nothing
CD-ROM Nothing Nothing
Others Nothing Nothing
Display Nothing Nothing
Printer Nothing Nothing
Others Nothing Nothing

　* コア部出力電圧が 2.8Vになるように改造したもの。

　このスペックは「第三研究所」が所有する機体について紹介しています。改造等により公式のスペックとは異なる場合があります。
