制御用設備

リモート運用するにあたって、電源及びクランクアップタワー、ローテータ、アンテナ切替等周辺装置を制御する必要があります。

リグ・アンテナ制御ボックス

　リモート運用対象リグの切替、接続のアンテナの切替や、ＦＴＣを利用したバンドデータによるアンテナ自動切替等を行っています。

  1. リグ・アンテナ制御ボックス概観
    ３つの制御ボックスの中では、最も苦労したものです。機能的には４つに分割されています。
    ・リグ接続切替　；　リモート運用対象としている「FT-2000D」「TS-2000SX」を切替
    ・アンテナ切替　；　第１・第２タワーのＨＦアンテナを切替
    　　　　　　　　　　　　第２タワー設置の直下型アンテナ切替機（ＣＸＳ−４）への指示
    　　　　　　　　　　　　ＣＤ７８切替
    　　　　　　　　　　　　ＦＴＣと連動して、FT-2000Dバンド情報にトラッキングした第２タワーアンテナの切替
    ・６ｍプリアンプ ；　第１タワー設置の直下型プリアンプの電源・ＰＴＴ制御
    ・電源　　　　　　 ；　３制御ボックスに供給する安定化電源

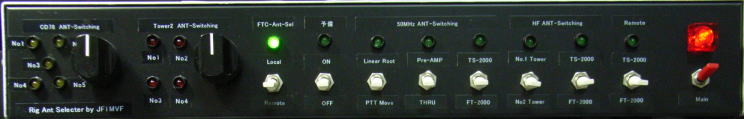

リグ・アンテナ制御ボックス（パネル）
　　　　　　　　　　　　　　　　　　　　　　　　　　　　【リグ・アンテナ制御ボックス（パネル）】
リグアンテナ制御ボックス（前面）
　　　　　　　　　　　　　　　　　　　　　　　　【リグ・アンテナ制御ボックス（前面）】　　ﾘｸﾞ上右は、ＦＴＣ
リグ・アンテナ制御ボックス（背面）

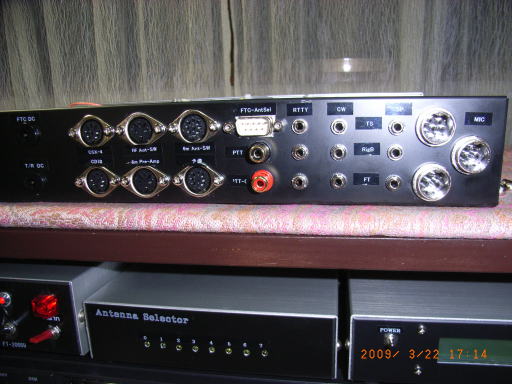

　　　　　　　　　　　　　　　　　　　　　　　　　　　　【リグ・アンテナ制御ボックス（背面）】

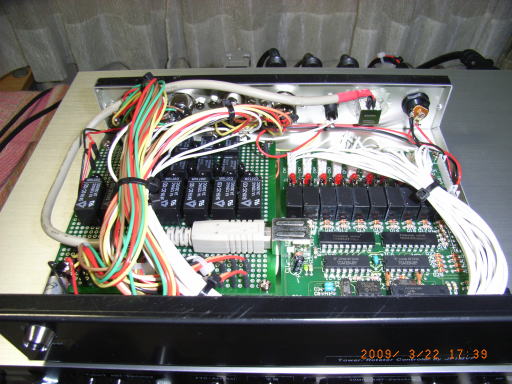

リグ・アンテナ制御ボックス（内部）

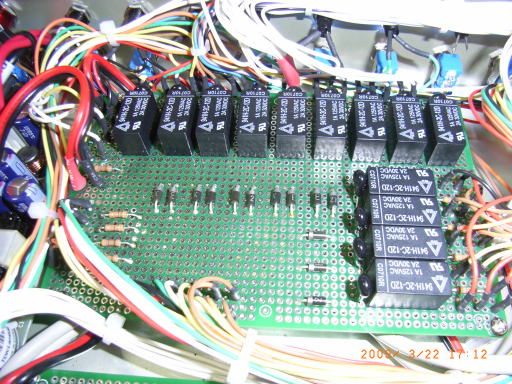

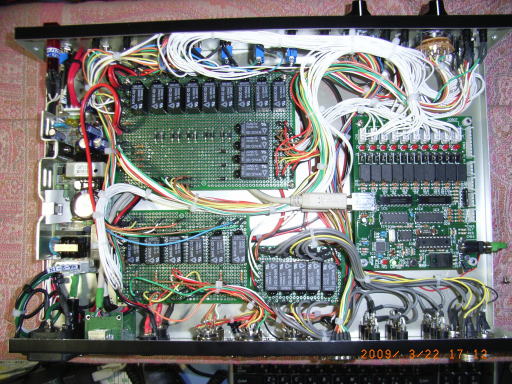

　　　　　　　　　　　　　　　 　　　　　　　　　　　　【リグ・アンテナ制御ボックス（内部）】

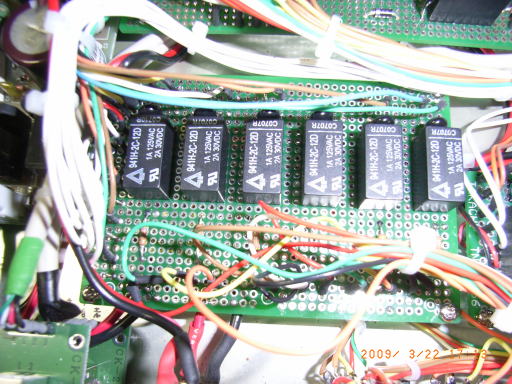

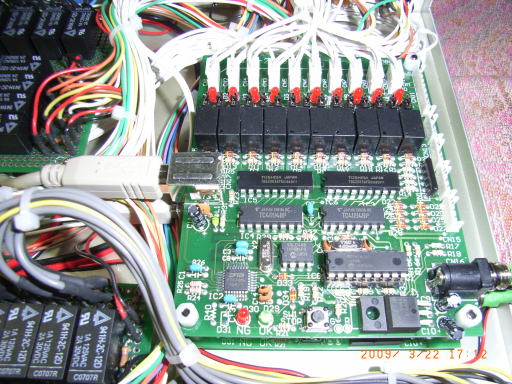

RBIO-2Uを２段重ねで設置
　　　　　　　　　　　　　　　　　　　　　　　　　　　　【RBIO-2Uを２段重ねで設置】

  1. リグ切替部
    ２台のリグからの入出力をRigBlusterProとの接続を切り換えています。
    切替する機能は、
    　・MIC入力オーディオ接続
    　・スピーカ出力オーディオ接続
    　 ・ＰＴＴ（送受信切替）
    　 ・ＣＷ信号入力切替（RigBlusterProで生成したＣＷ信号をリグに入れています）
    　 ・ＲＴＴＹ信号入力切替（RigBlusterProで生成したＲＴＴＹ信号をリグに入れています）

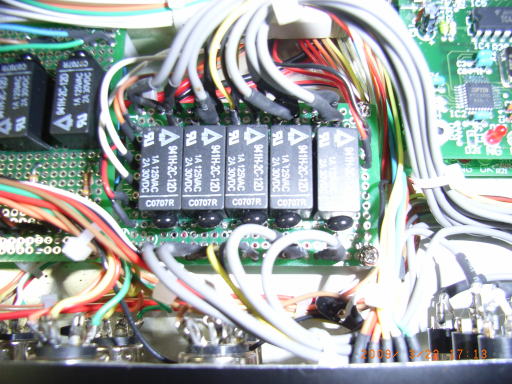

リグ切替機能部
　　　　　　　　　　　　　　　　　　　　　　　　　　　　【リグ切替機能部】

  1. アンテナプリセレクタ部
    ２台のリグと２系統のアンテナとの接続を切り換えています。これにより、ＨＦ帯〜ＵＨＦ帯までを２台のリグでリモート運用を行えるようになりました。
    切替する機能は、
    ・Tower1/Tower2からのHFアンテナ切替
    ・Tower2直下型アンテナ切替器（サガミエンジニアリングのＣＸＳ−４　4Ch）の切替
    ・Tower2直下型CD78コントローラ切替
    ・FTC（ﾘﾆｱﾝﾌﾟ･周波数ﾄﾗｯｷﾝｸﾞｺﾝﾄﾛｰﾗ）との連動による、FT-2000Dバンド情報に連動した切替）
    　ＣＸＳ−４とＣＤ７８への制御ケーブルは、共有化してシャックへの引き込み数を抑えてます。

アンテナプリセレクタ機能イメージ

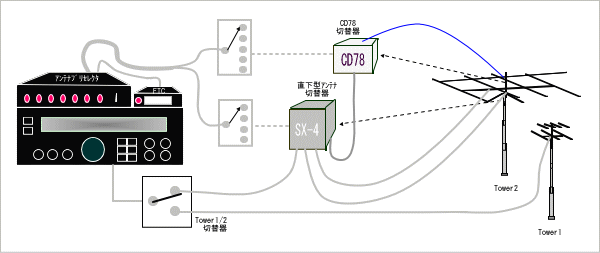

　　　　　　　　　　　　　　　　　　　　　　　　　　　　【アンテナプリセレクタ機能イメージ】

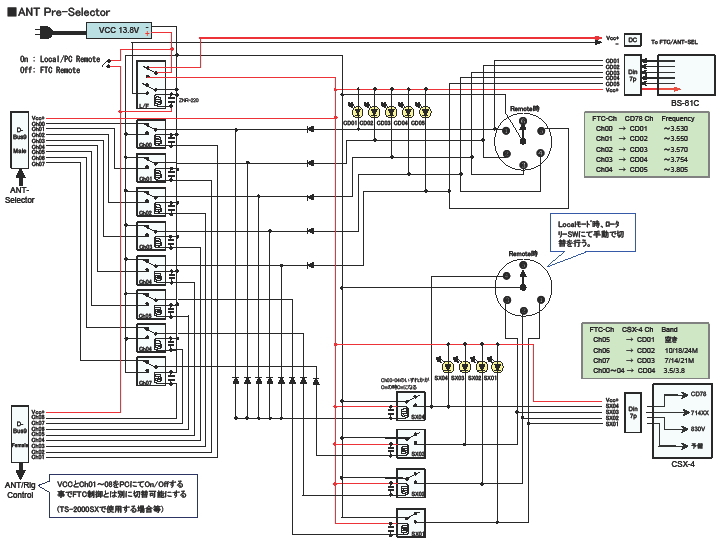

アンテナプリセレクタ回路図
　　　　　　　　　　　　　　　　　　　　　　　　　　　　【アンテナプリセレクタ回路図（ＰＤＦ）】
アンテナプリセレクタ部
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【アンテナプリセレクタ部】
ＣＸＳ−４アンテナ切替器 ＣＤ７８ｺﾝﾄﾛｰﾗ
　　　　　　　　　　　　　　【ＣＸＳ−４アンテナ切替器】　　　　　　　　　　　　　　　　　　　　　　　　【ＣＤ７８ｺﾝﾄﾛｰﾗ】
HFアンテナ切替器-1 HFアンテナ切替器-2
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【ＨＦアンテナ切替器】

  1. ６ｍプリアンプの制御
    第１タワーに直下型のプリアンプを取り付けておりその制御を行っています。
    ・ＰＴＴ（送受信）制御
    ・FT-2000D受信専用アンテナコネクタに、送信時のリニア、ＬＰＦ、ＣＭＤ−Ｆを迂回して接続できるように、送信時に切り換える機能です。

６ｍプリアンプ制御部
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　【６ｍプリアンプ制御部】
６ｍ直下型プリアンプ ６ｍアンテナ切替器
　　　　　　　　　　　　　　　【６ｍ直下型プリアンプ】　　　　　　　　　　　　　　　　　　　　　【６ｍアンテナ切替器】

  1. ＦＴＣについて
    ＦＴＣは、ＪＦ１ＲＭＸ近藤さんが他社製リグとリニアアンプを接続する際、リグのバンド情報を検出してリニアアンプのバンド切替を行うもの機能を製品化されたものです。（完成品とキットがあります）
    私の場合、エキサイターとリニアは同一メーカー品ですので、リニアのバンド切替は標準機能で利用できていますが、エキサイターのバンド情報からアンテナを切り換えられる「アンテナセレクタ」（オプション製品）がありましたので、この機能を利用するとともに、合わせてＨａｍＬｏｇ用の通信ポートを出してもらうように個別のケーブルを作成してもらいました。
    ・リグ（FT-2000D）とリニア（VL-1000）のバンド切替　→　同一ﾒｰｶのため標準
    ・直下型アンテナセレクタ（ＣＸＳ−４）の切替
    ・直下型ＣＤ７８制御装置の切替
    ・HamLog用の周波数情報のパソコン接続
    近藤さんには、導入に当たり色々とアドバイスを頂いたり、接続時の個別サポートを頂き、感謝をしております。ＦＴＣはこのほかにも、色々な活用方法があるようです。ＣＱ誌2009年2月号で、ＪＡ１ＢＢＥ氏がCD78jrをＦＴＣを利用して16chで切替て運用する等の各無線雑誌記事が何度か紹介されてます。
    ＦＴＣについては　→　http://members.jcom.home.ne.jp/f1r/

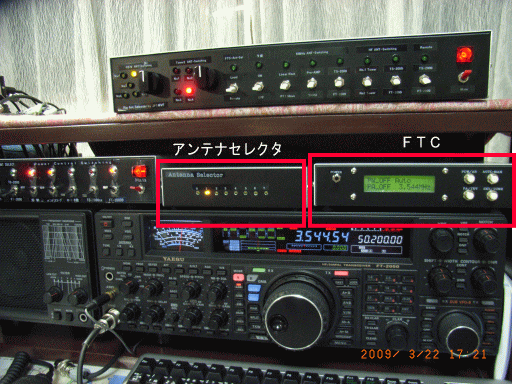

FTC利用イメージ

タワーローテータ制御ボックス

　２本のクランクアップタワーの制御と、それぞれのタワーのローテータを制御をしています。

  1. クランクアップ制御
    クランクアップリモコン（ＦＴＩ提供品）から、操作ボタンの基盤より配線を取り出し、制御ボックスよりリレー操作で制御をしています。本来であれば、高さ表示や、風速等の表示データを拾ってアプリケーション連携し、パソコン画面に表示できれば良いのですが、現状では室内監視カメラでモニタしています。制御機能は
    ・第１タワー／第２タワーの操作切替
    ・電源投入
    ・ＵＰ（上昇）指示
    ・Ｄｏｗｎ（下降）指示
    ・プリセット位置指示
    また、制御ボックスとは直接的には関係はないですが、安全対策として現在行っていることは、
    ・風速検知による一定風速以上時、自動降下させる（ＦＴＩオプション提供機能）
    ・タワー監視カメラによる、昇降時ケーブル等の絡みつきがないか、安全な状態かを監視
  2. ローテータ制御
    ローテータのコントローラより、操作ボタン箇所より配線を引出し、制御ボックスよりリレー操作で制御をしています。タワー 同様方位等の表示は、監視カメラでモニタをする方式です。使用ローテータは、G-2300DXA（Yaesu）のRC5B-3T（ＣＤ）と２種の製品を利用していますが、RC5B-3Tは配線を取り出す際、電源スイッチが手動とプリセットとのシーソスイッチのため、工夫が必要でした。制御機能は
    ・第１タワー／第２タワーの操作切替
    ・電源投入
    ・回転指示（ＣＷ／ＣＣＷ）
    ・プリセット位置回転指示
    注）このような、外部からの操作のためのコントローラへの配線は、各メーカから提供されたものではなく、個人責任にて改造をしているものですので、接続方法については掲載しませんが、回路図を見ればおのずと確認できると思います。

タワーローテータ制御ボックス
　　　　　　　　　　　　　　　　　　　　　　　　　　　【タワーローテータ制御ボックス】

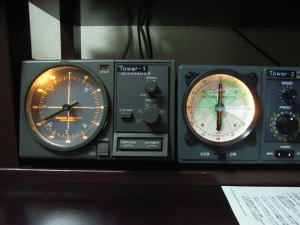

タワーコント−ラ ローテータコントローラ
　　　　　　　　　　　　　　　　　　　　　【タワーコント−ラとローテータコントローラ】
