| １本・1個からでも製作いたします 工業用ブラシ 各種機械取付用ブラシ 工業用他各種産業用ブラシ製造 オーダーメイドブラシ専門製造 株式会社 高辻ブラシ製作所 ℡048-478-4334 FAX048-478-4336 |
| ブラシ繊維・素材 Types of fill materials |
| 掲載してある繊維は、ブラシとして使われている物です。 弊社ですべて在庫している訳ではございません。 取り寄せ品もございますし、少量では対応できぬ場合もございます |
化学繊維 ナイロン
| 品名 | 線径 | 比重 | 特性 | 物性・用途 |

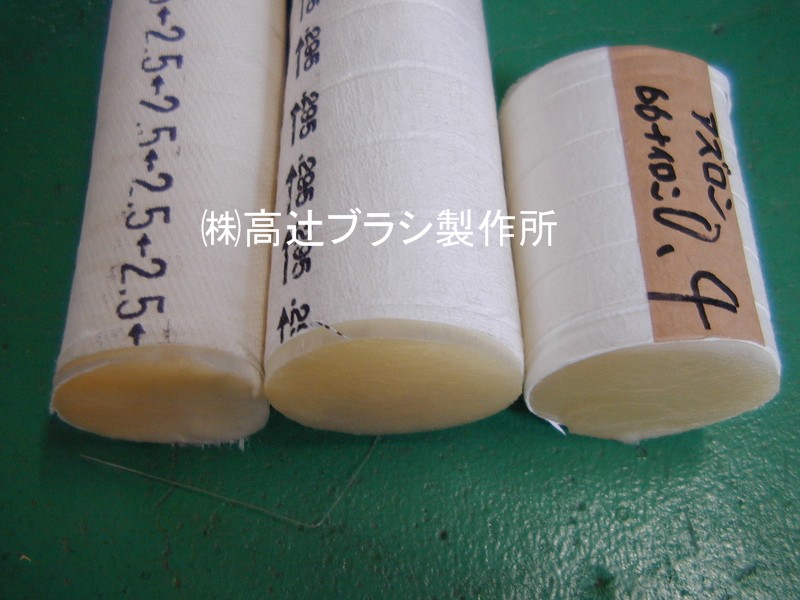

ナイロン６６ |
0.1～ 1.0ミリ |
1.14 |
溶融点250℃ 使用限界120℃ |
|

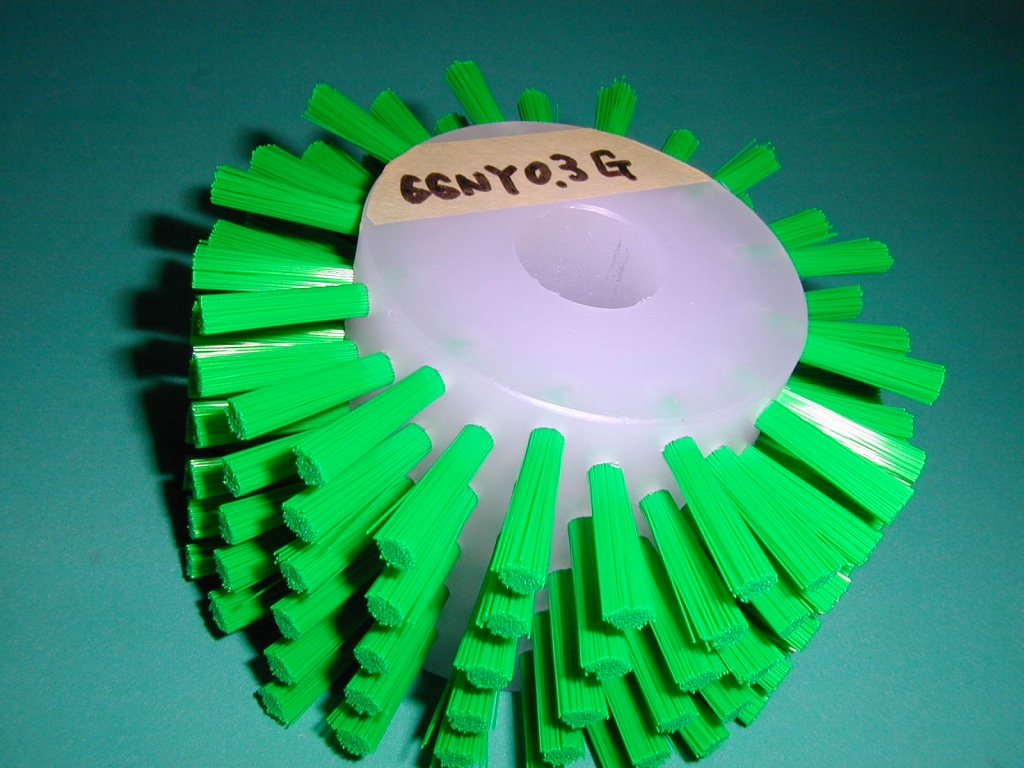

 ナイロン６６ 色付毛材 |
0.3㍉直 | 同上 | 同上 | 同上 緑色です。食品工場などで使用されます。 |
| ナイロン６－１０ | 0.05～ 0.72ミリ |
1.08 |
溶融点212℃ 使用限界 100℃ |
|
| ナイロン６－１２ | 0.064～ 1.0ミリ |
1.02 |
溶融点212℃ 使用限界 100℃ |
|
グリッドナイロン
| 品名 | 線径 | 比重 | 特性・物性・用途 |
|
グリッドナイロン 砥粒入りナイロン |
0.4～1.6ミリ | 2.56 | ナイロン素材の中に研磨剤（酸化アルミナもしくはシリコンカーバイトを練り込み、モノフィラメントとして加工した素材であり、研磨力に優れている。特性はナイロン繊維とほとんど同じである。研磨力を生かして、バリ取り、金属表面研磨などに使われる。 |
ポリプロピレン
| 品名 | 線径 | 比重 | 物性 | 特性・用途 |
|
ポリプロピレン（P.P) |
0.1～1.5ミリ | 0.91 |
溶融点 170℃ 使用限界 80℃ |
ナイロン素材よりは硬く、腰が強い。屈曲回復性、弾力性に優れているが、耐摩耗性、耐候性にやや劣る。（劣化がやや早い）酸、アルカリにほとんど影響を受けない。一般溶剤にも不溶解。もっとも一般的な繊維で、値段も手ごろな為広く使われる。 |

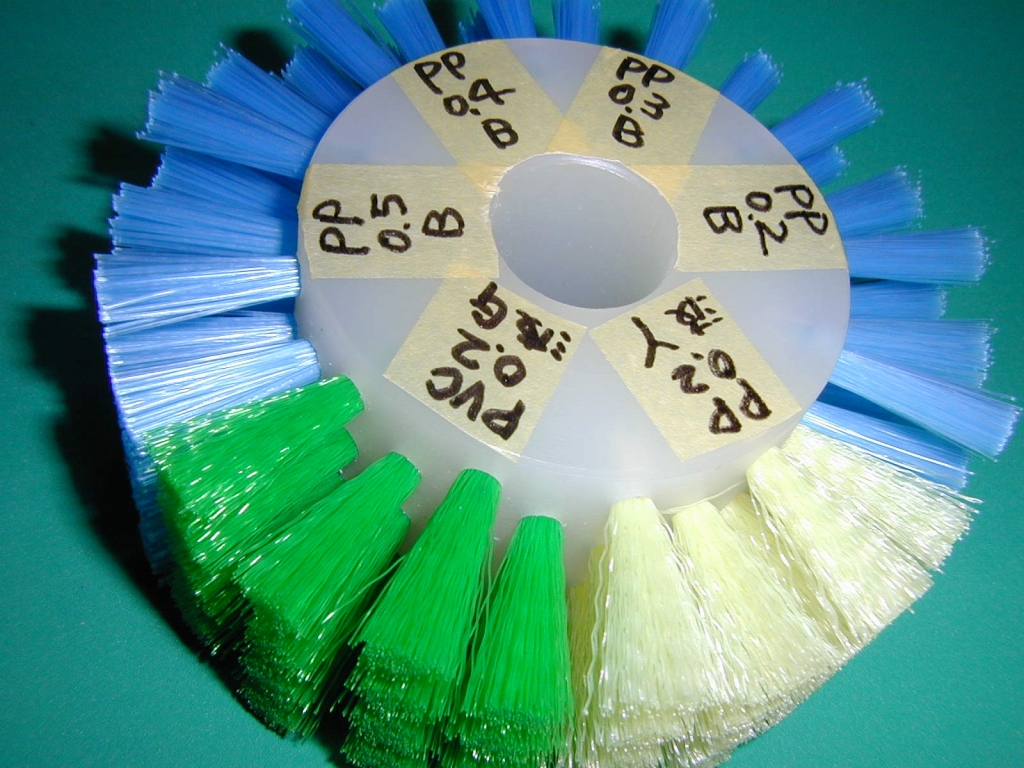

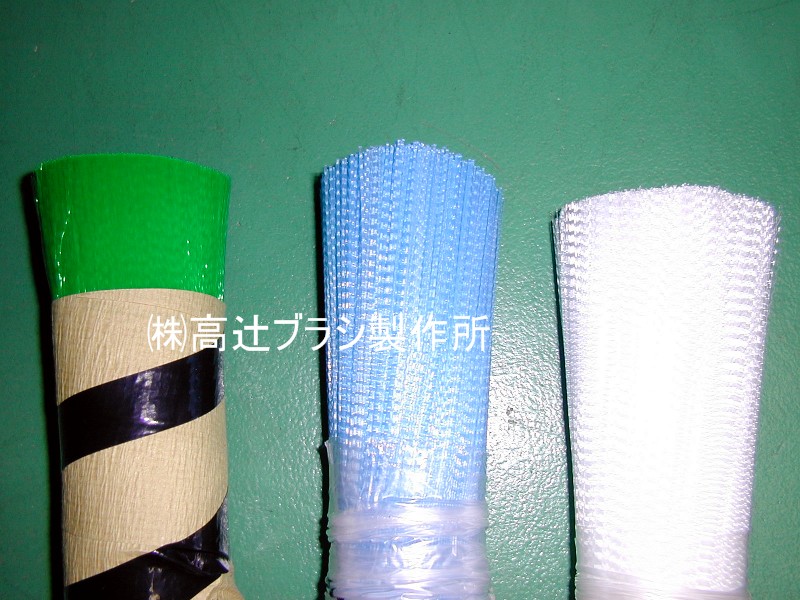

 ＰＰ色付毛材 |
0.2㍉～0.9㍉直 青 0.6㍉～0.9㍉波 青 |
同上 | 同上 | 色付毛材は食品関係に使われる。弊社の主力毛材の為、豊富な線種の在庫有 |
塩化ビニール
| 品名 | 線径 | 比重 | 物性 | 特性・用途 |
|
塩化ビニール(PVC) 色付 |
0.2㍉ 波付 緑 | 1.39 |
溶融点 135℃ 使用限界 60℃ |
ナイロンより硬く腰が強い。酸、アルカリに強くアルコール、エーテル、ガソリンには不溶解。ベンゼン、アセトンには、膨潤。高温度、重研磨により熱の影響を受けるところは、不適当。洗浄、研磨などに使われる。紫外線等に強く屋外に置かれるブラシに良い。また難燃毛材である。 |
その他の化学繊維
| 品名 | 線径 | 比重 | 物性 | 特性・用途 |
|

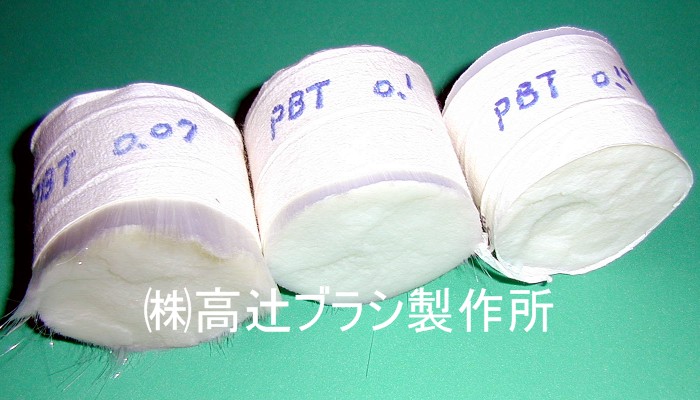

ポリブチレンテフタレート  常時在庫はしていませんが小ロットで仕入れ可能です |
0.07ミリ 0.1ミリ 0.15ミリ |
1.31 | 溶融点 220℃ 使用限界120 ℃ |
PBT樹脂(ポリブチレンテレフタレート:Polybutylene terephthalate)はテレフタール酸とブチレングリコールを主原料として製造される熱可塑性エンジニアリングプラスチックです。 良結晶化特性に基づくハイサイクル性 すぐれた表面光沢安定した寸法精度 すぐれた摩擦・摩耗特性 すぐれた耐薬品性良好な電気特性 すぐれた耐クリープ性・耐疲労性120℃～140℃での連続使用可能 低吸水性 近年、歯ブラシ、刷毛のテーパー加工付き材料として注目された。 |

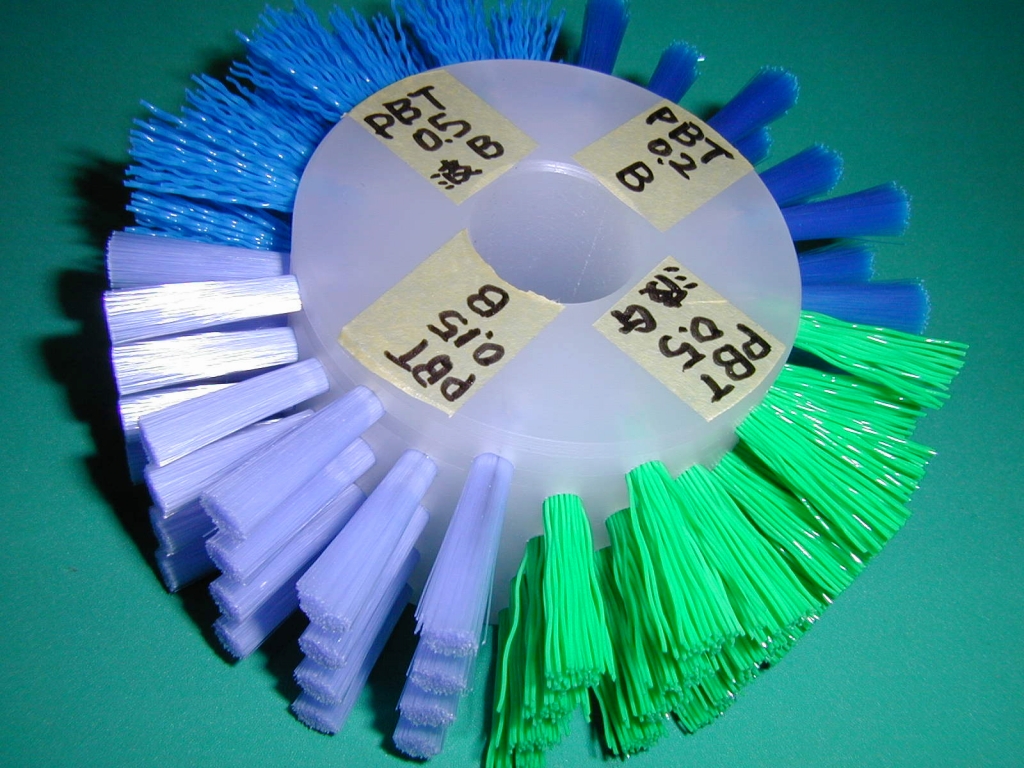

 ＰＢＴ色付毛材 |
0.15㍉直 薄青 0.2㍉直 青 0.5㍉波 青 0.5㍉波 緑在庫極小 |
同上 | 同上 | 同上 近年歯ブラシでナイロン毛に変わり使用される事が多くなった。水分がある所での耐久性が良い。反面乾燥状態では静電気発生が多い。 色付毛材である為、食品関連に使われる事が多い。 |

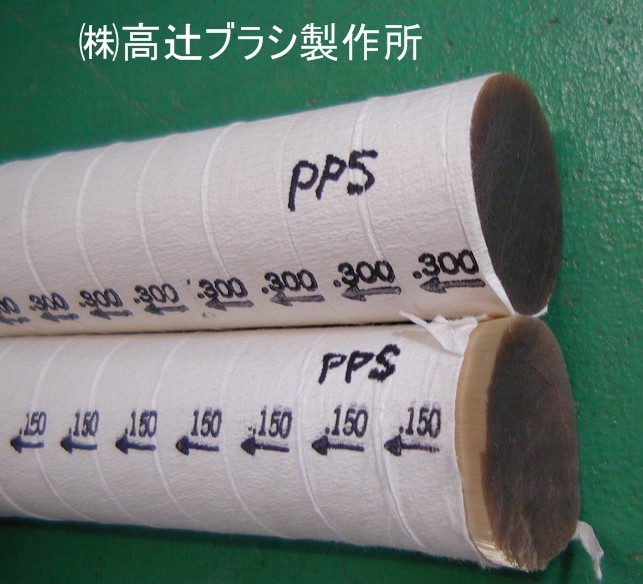

| 耐熱繊維 ポリフェニレンサルファイド PPS  |
0.15ミリ 0.3ミリ 0.5ミリ |
1.34 |
溶融点 285℃ |
|

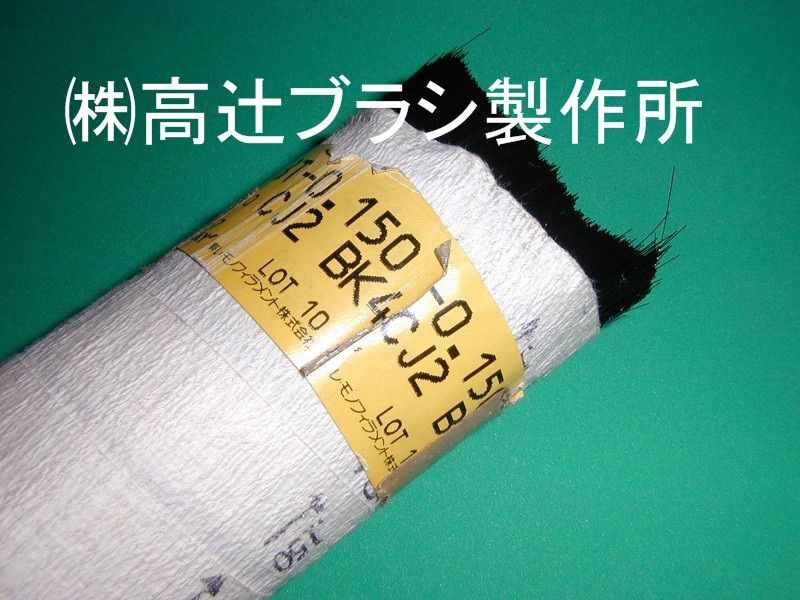

| 導電性繊維（東レ製） 商品名 モノエイト 66ナイロンベース  |
0.15ミリ 0.3ミリ |
1.14 | 66ナイロンと同じ | ナイロンの中にカーボンブラックを練りこみ、通電導電性能を持たせた毛材です。 主体はは66ナイロンで、耐熱性や、耐薬品性も通常の66ナイロンなどと変わりません。 色は黒で、線種はストレートのみ、線径は0.15ミリ・0.3ミリの2種類です。高価な繊維です。 |

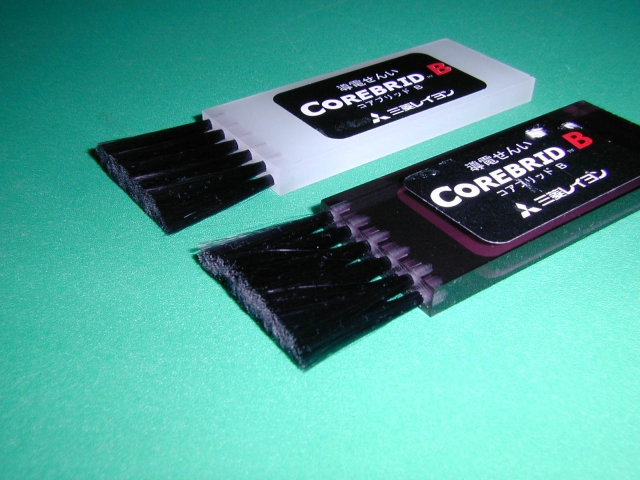

| ＣＯＲＥＢＲＩＤ－Ｂ コアブリッドＢ  導電アクリル繊維 |
0.03㍉ | 1.16 | アクリル | 湿式アクリル芯鞘技術により製作された導電繊維です。繊維中心はカーボンブラックです。極細の為製作が難しいです。また非常に高価です。在庫あります。 毛材カタログ ＰＤＦファイル |
| 導電性繊維（静電気除去） 商品名 サンダロン 日本蚕毛 素材一覧 アクリルベース |
0.075ミリ |
1.16 | アクリル | アクリル繊維に硫化銅を混入した導電性繊維である。自己放電能力が高く、近年一般でも広く使われている。（コピー機、FAX,コンピュータ静電気除去バンド、ホルダー） |
| アクリル |
0.045ミリ |
1.16 | アクリル | ブラシ材料としては、極細である。ハイテク洗浄に使われる事もある。柔らかく腰がソフトである |
動物繊維
|
品名 （色） |
特性・物性 | 用途 |
|

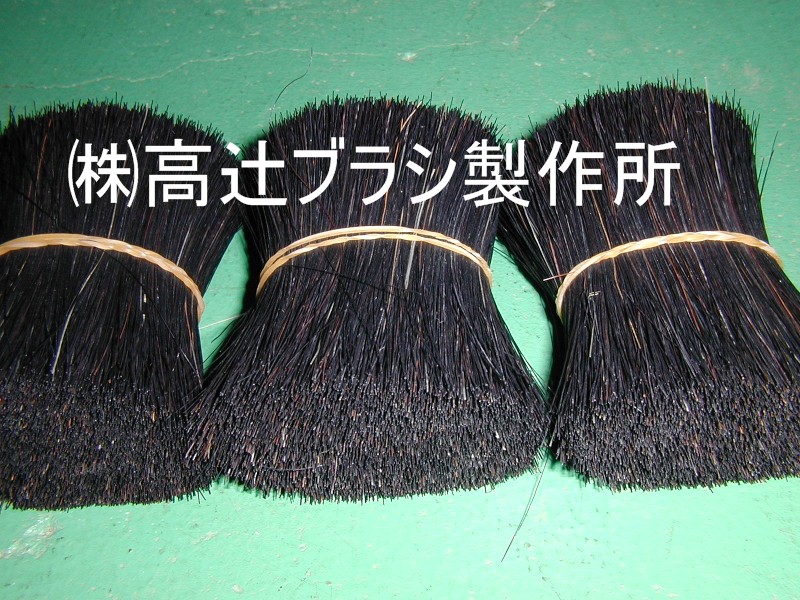

馬毛（黒、グレイ、ゴマなど）  |
化学繊維より、耐薬品性は多少優れているが、天然繊維の為、長さ、太さがまちまちである。柔軟性、弾力性、静電気は起こりにくい。 | 尾毛、立髪など部位により使い分ける。ブラシ材としてはおもに尾毛（本毛）を使う。尾毛を使えば他の動物繊維よりも毛丈の長いブラシが作る事が出来る。用途としては、払い用、研磨用 |
|
ブタ毛 （黒） |
天然繊維の為、長さ、太さがまちまちである。柔軟性、弾力性にとみ腰が強い。 | 機械取付用ブラシではあまり使われないが、FRP脱泡ローラなどに使われる。 |
|
人毛 （黒茶） |
柔軟性にとみ、あたりがソフトである。 | 機械取付用ブラシではあまり使われないが、熱に強く、織機の糸押さえなどに使われる。 |
| 鹿毛 | あたりはソフトだが切れやすい。 | 現在入手不可。機械取付用ブラシでは、ほとんど使われない。 |
|
山羊毛 （白、グレイ、ゴマなど） |
馬毛、豚毛よりもあたりがソフトである。 | 切れ毛が多く出る。機械取付用ブラシでは、ほとんど使われない。 |
|
品名 （色） |
特性・物性 | 用途 |
|

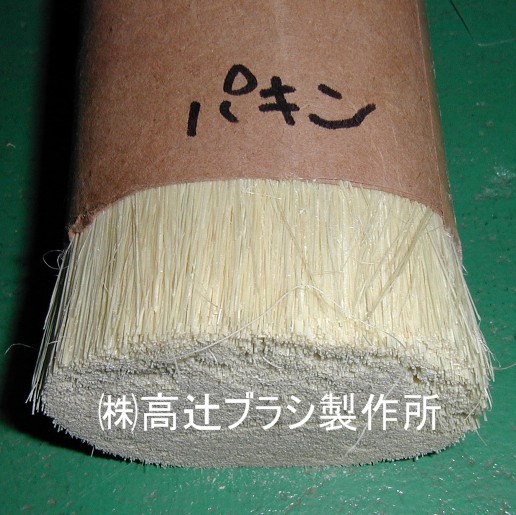

パキン（タンピコ）（白黄色） |
メキシコ産のタンピコ麻から取れる繊維である。天然繊維にため化学繊維に比べると、切れが起こりやすいが、吸水性も高く、洗浄、研磨などブラシ材として適している。 | 機械取付用ブラシとしては、各種洗浄用途、艶だし、研磨などに使われる。 |

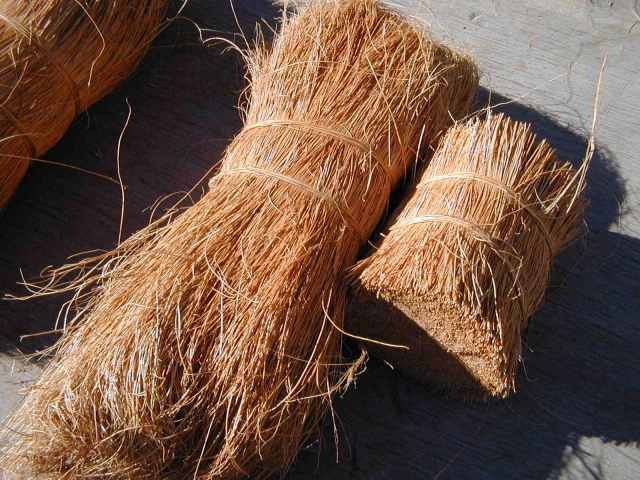

パーム |
スリランカ原産の椰子の実の繊維で、水含みが良く研磨、洗浄力に優れている。弾力性、柔軟性に富んでいる。両端を切って中心を使う。 | 機械取付用ブラシとしては、あまり使われないが、手作業用ブラシとしては、広く一般に使われている。（たわし、ほーきなど） |
| シダ | パルミヤ椰子(オウギヤシ)の葉柄から取った繊維で、水含みが良く硬い。 | 機械取付用ブラシとしては、おもにポリッシャー（床磨き）などに使われる。 |
| シュロ | 植物繊維の中では、もっとも腐食に強い。しかし伸縮が多く、摩耗に弱い。 | 機械取付用ブラシとしては、あまり使われない。 |
| カルカヤ | 剛毛である。 | 機械取付用ブラシとしては、あまり使われない。 |
| サイザル | 研磨力に優れている。 | 機械取付用ブラシとしては、あまり使われない。 |
| ブロン | パルミヤ椰子の背軸のみの繊維で、硬い。 | ロードスイパーなどに使われる。 |
| ツグ | シダに似ているが、硬くて重く、色も黒い。 | 機械取付用ブラシとしては、あまり使われない。 |
| 品名 | 線径 | 特性・物性 | 用途 |

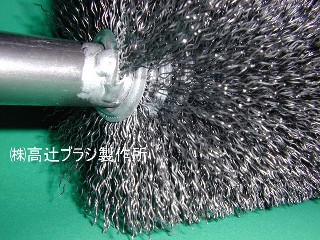

鋼線（SW) |
0.15～0.8ミリ | 冷間引延により、硬度を出している。一般工業用ブラシに使用されている。比較的錆が発生しやすく、金属疲労に弱い。国内では炭素含有率で表示されるが、海外では強度で表示する事もある。４０C～８０C | 錆落し・バリ取り・研磨・研削など |
| ステンレス線（SUS）304・316 | 0.08～0.8ミリ | 薬品全般に強く、熱にも強い。SW線よりも錆に強く、折損が少ない。 | SUS,ALなどの研磨・薬品溶液内での研磨 |
| 真鍮線 | 0.08～0.8ミリ | SW線やSUS線よりも柔軟である。 | 真鍮・銅製品の研磨・さび・バリ取り |
| 燐青銅（PBW) | 0.06～0.6ミリ | 銅を主成分に、錫を3～9％添加し、燐で脱酸３元合金。耐腐食性、耐摩耗性、弾力性がある。 | 精密部品研磨・貴金属研磨 |
| メッキ線 | 0.2～0.5ミリ | SW線にメッキしたもの | カップ・べベルなど |
| 撚り線 | 0.25～0.38 | 金属線を複数撚り化工したもの | カップ・べベルなど |
| ラッピング | 0.25～0.38ミリ | メッキ線を数本束ねたもの | カップ・べベルなど |
