チャンネルブラシ

納期は直線タイプ・ロールブラシ共に約2～3週間程度です
（シャフト部加工などは含みません）
時期により変動いたしますのでご相談下さい

チャンネルブラシは、その形状からもわかるとおり、チャンネル材（薄い鋼板）を機械加工でクランプ・植毛致します。そのまま直線状で使用する場合と、金属ロールなどに巻き付けて、ロールブラシとして使用する場合があります。
チャンネルブラシの特徴としては、その構造上、連続して植毛する為、毛の隙間が無く密度の高いブラシが作れる事と、重研摩などブラシに負担がかかる作業をしても、脱毛などの心配が少なく、耐久性の高いブラシを作る事が出来ます。（ブラシ繊維がもつかは別にして）
チャンネルロールブラシの毛の量（密集度）を調整する場合は、チャンネル材どうしの隙間を調整して植毛製作致します。チャンネル材同士を密接に巻けば、ブラシ密度の高い物が製作できます。またピッチを開けて巻けば、そのラセンを生かし、付着物や対象物を一定方向に研摩除去・洗浄する事が出来ます。
ロールブラシを製作する場合、基本的に鉄・ＳＵＳ等の金属に溶接・接着止めでおこないますが、これらが困難な場合もございますのでご相談下さい。

仕様	写真

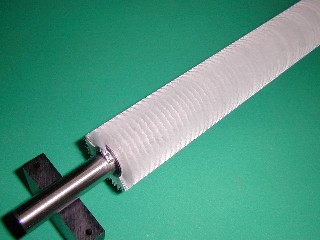

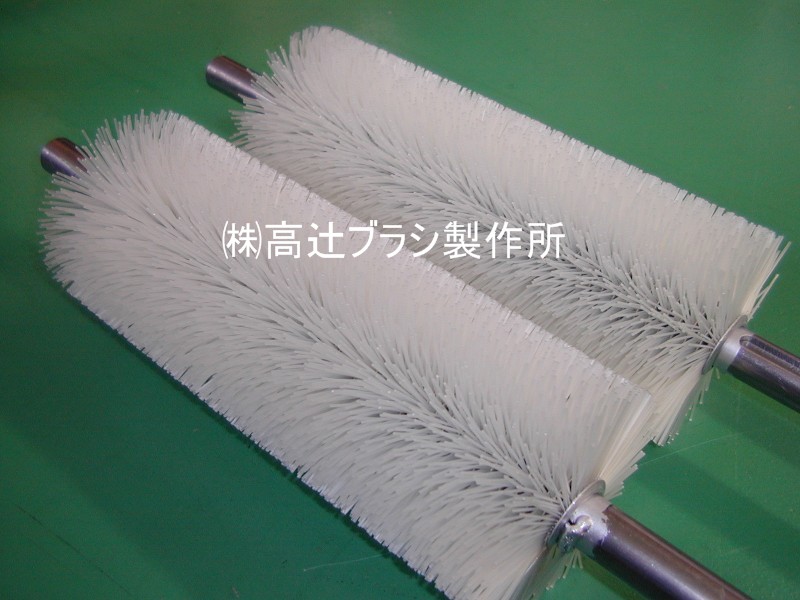

＜チャンネルロールブラシ＞ φ20ステンレスシャフト・＃3ステンレスチャンネル使用・毛材ナイロン0.1ミリ　外径φ40ミリ接着止

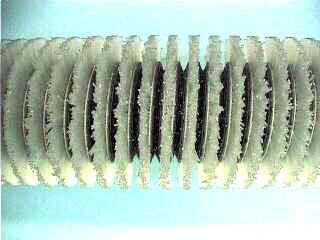

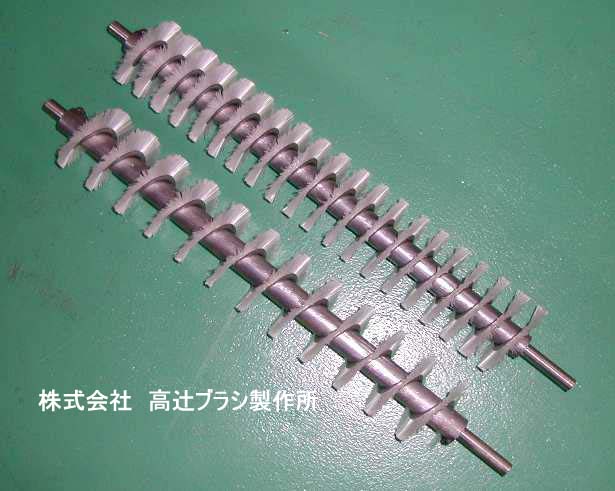

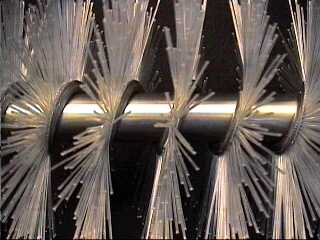

＜チャンネルロールブラシ＞ピッチ巻き仕様外径φ50　シャフト・毛材などは上下共同じ仕様上　巻きピッチ15ミリ下　巻きピッチ25ミリわずか10ミリのピッチの差でもこの様な差が出ます	クリックすると大きな写真を見られます

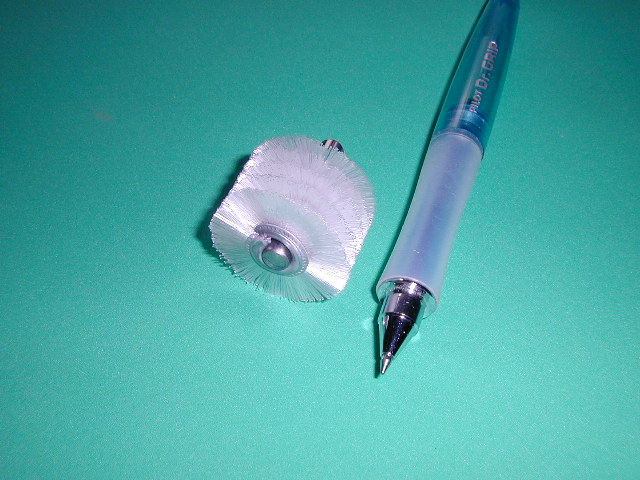

＜チャンネルブラシ小径タイプ＞シャフトφ6ミリ外径φ30ミリ φ20ミリ程度までは作れます

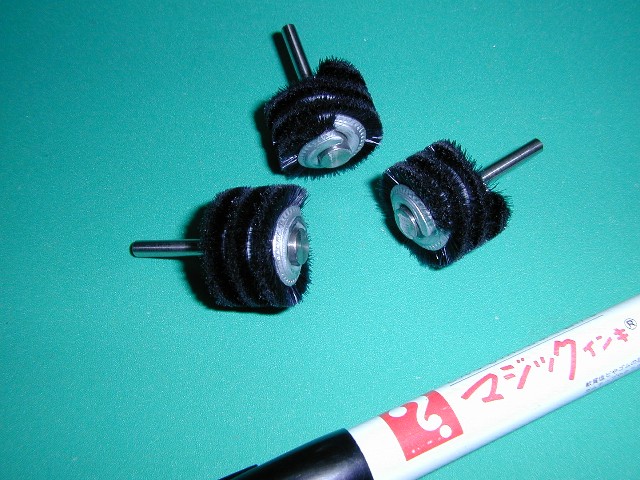

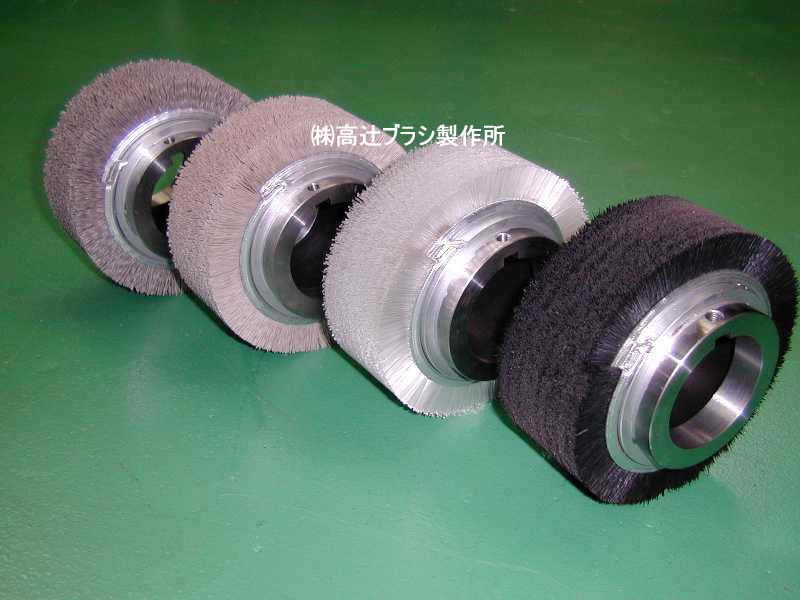

＜チャンネルロールブラシ＞仕様（左から）砥粒入りナイロン #180 砥粒入りナイロン#320 PP 0.5ﾐﾘ馬毛各ブラシ外径φ120有効巾Ｌ50鉄芯φ80	クリックすると大きな写真を見られます

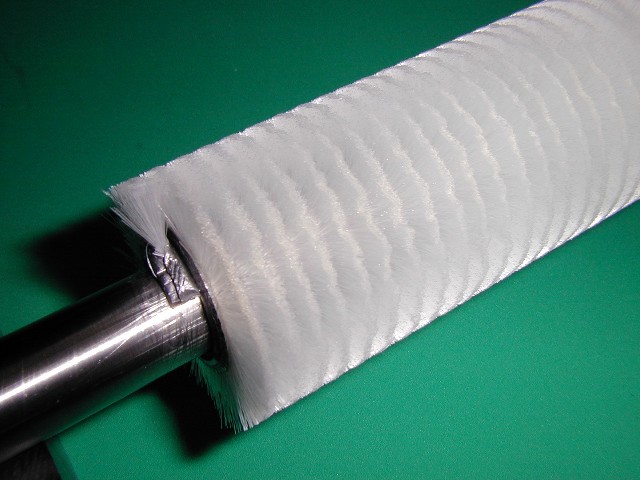

＜チャンネルロールブラシ＞密集巻き（密接巻き）チャンネルどうしを、隙間無く巻き上げた状態。たくさんの毛をつける事が出来る。	クリックすると大きな写真を見られます

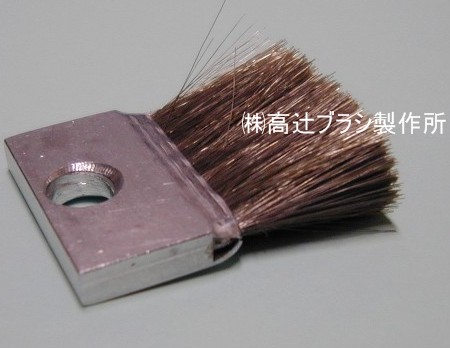

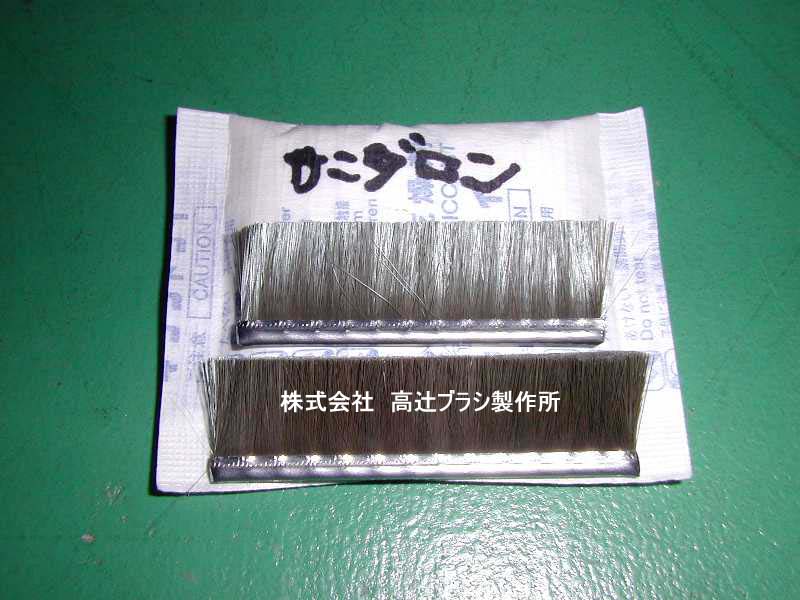

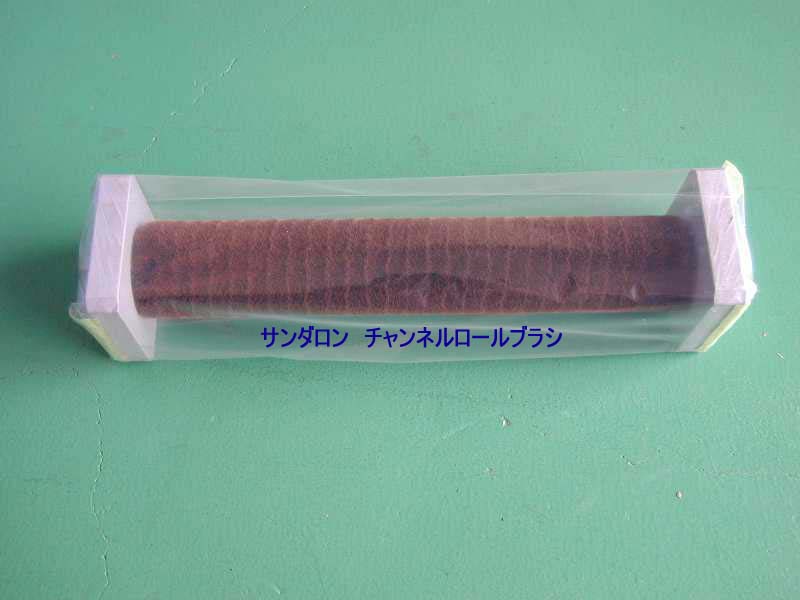

＜直線・ロールチャンネルブラシ・サンダロン＞静電気除去目的に使用します。高価な繊維です。詳しくは日本蚕毛素材一覧をごらん下さいアルミバー付サンダロン加工例	静電気除去ブラシ・サンダロンクリックすると大きな写真を見られます

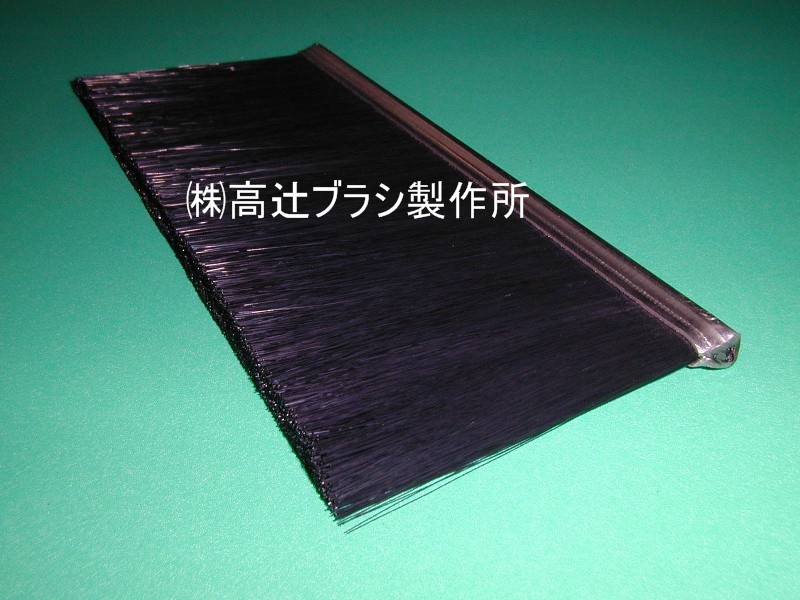

＜直線チャンネルブラシ・導電繊維・東レ・モノエイト＞ナイロンの中にカーボンブラックを練りこみ、通電導電性能を持たせた毛材です。主体はは66ナイロンで、耐熱性や、耐薬品性も通常の66ナイロンなどと変わりません。色は黒で、線種はストレートのみ、線径は0.15ミリ・0.3ミリの2種類です。高価な繊維です。	クリックすると大きな写真を見られます
＜チャンネルブラシ＞＜左＞リングブラシ用途としては、掃除機ヘッドやなど。精度を出す場合は、製作が難しい＜右＞螺旋ブラシ
＜直線チャンネルブラシ・鉄簡易ホルダー＃8専用＞直線状のチャンネルブラシを留めるさいに、使う簡易型のホルダー（＃８用）の使用例。立金具と横金具がある。しっかり取り付けたい場合は金属板にチャンネルブラシを溶接で取り付ける。しかし毛材が化繊や天然繊維の場合は難しい場合あり。（溶接で燃えてしまう）
*チャンネルブラシ写真集* ここをクリック

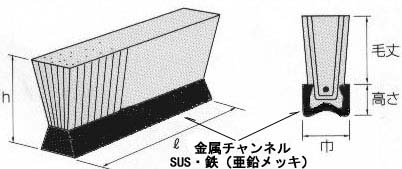

当社チャンネルの規格表

番手・素材（sus・鉄）	厚み･高さ（単位mm）	板厚	備考
＃３（sus・鉄）		0.5ミリ	毛の量により誤差＋/-0.2ミリ
＃５（sus・鉄）		0.6ミリ	毛の量により誤差＋/-0.2ミリ
＃６（sus・鉄）		0.8ミリ	毛の量により誤差＋/-0.2ミリ
＃８（sus・鉄）		1.2ミリ	毛の量により誤差＋/-0.3ミリ
＃１０（鉄のみになります）		1.6ミリ	毛の量により誤差＋/-0.4ミリ
