エンドウ製ワフ２９５００にLED室内灯を追加する。
	エンドウからは各種貨車キットが発売されています。今回はそんな息抜き工作でしかも見栄えが良いように、ワフ２９５００にLED室内灯を追加してみました。

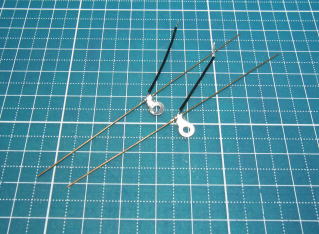

	箱をあけて説明書を読んだとき、まずびっくりしたのはテールライトキットの集電方法です。このままでは室内灯どころかテールライトさえ「激しい明滅」をするのは必至です。そこでまず「集電ブラシ」から作り始めました。フクシマ製の物では長さが足りなかったため、写真のように０．４ｍｍ燐青銅線とラグ板を使い作りました。なお０．３ｍｍでも良かったようです。

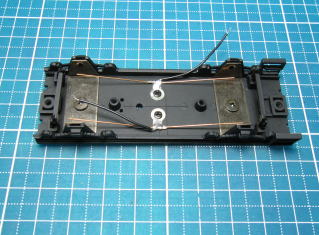

	集電ブラシを床板に取り付けた所です。床板もプラ製のため、絶縁を考える必要が無いため簡単です。

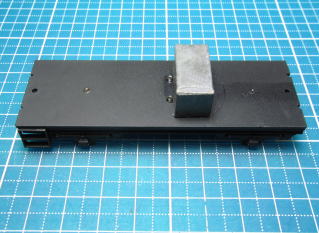

	キットに付属のウェイトが使えなくなってしまいましたので、小型のウェイトを床板に取り付けました。

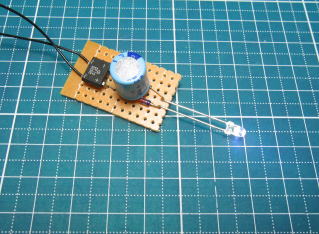

	次に室内灯ユニットを作ります。市販の蛇の目基板を使用しました。なおLED駆動には「定電流ダイオード」を使用しました。簡単な回路で出来るためオススメです。写真のLEDの順方向定格電流が２０ｍAのため、少しでも明るくするため１５ｍAの物を使用しました。ヘッドライト等に使用するときは定格の半分の電流で充分です。逆流防止ダイオード（ブリッジダイオード）ちらつき防止コンデンサー、定電流ダイオード、LEDの順に配線すれば出来上がり。なお基板が大きめなのは両面テープの接着シロのためです。

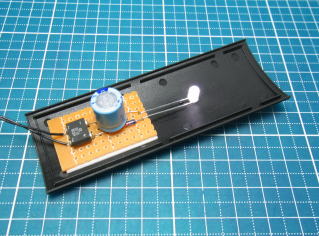

	屋根板に固定した所です。LEDは下に向け、光拡散用キャップをはめておきます。なお今回は３ｍｍ径で電灯色のLEDが入手出来なかったため、温白色のLEDを使いました。ちょうど白色蛍光灯の色です。本来ワフ２９５００は「電灯」なのですが。

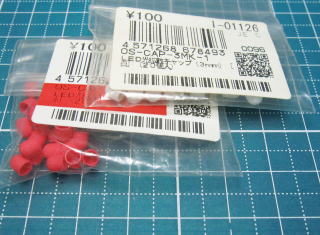

	光拡散用キャップです。３ｍｍ用と５ｍｍ用があります。

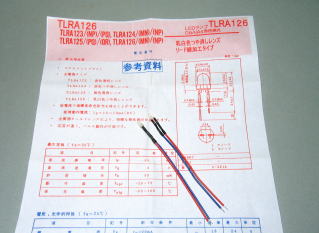

	さて今回使用したパーツの価格ですが、白色LEDが＠￥80。定電流ダイオードが５本￥１５０。ブリッジダイオードが７個入り￥１００。万能基板は￥１００位です。写真はテールライトに便利なリード線付き赤色LEDと添付の仕様書。５本入り￥１００です。電子部品を扱っているお店で購入できます。 秋月電子通商などでは通販も扱っているようです。

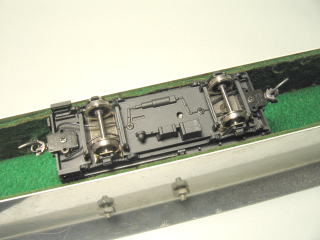

	車体を組み立て、配線を床下でまとめた写真です。この時極性に注意するのは言うまでもありません。

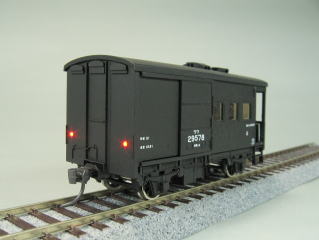

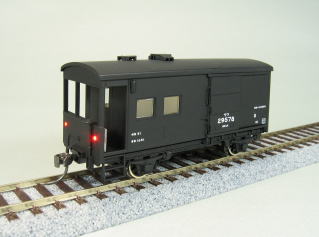

	車体を組み立て完成した写真です。（トップの写真と同じです）車体はプラ用のつや消しスプレーで塗装し、さらに屋根は「黒板用スプレー（黒）」を塗りました。かなり艶が消えた感じに仕上がりますが、プラには直接塗れません。 なお室内の内張は「浅黄色」の紙で簡単に作ってあります。
	組み立ててから気づいたのですが、キットに付属のデカールでは「灯油ストーブ表記」の白帯が足りません。これから組む方は、前もって塗装で表現した方が良いでしょう。

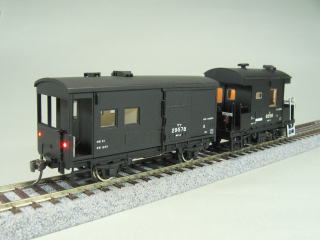

	写真奥のヨ８０００は昔組み立てたアダチ製です。室内灯は１２V電球で、テールライトは片側のみLEDで点灯します。室内灯の色の差がお分り頂けますでしょうか？
