ALCYONE LEGEND For １７０馬力への挑戦Vol 24

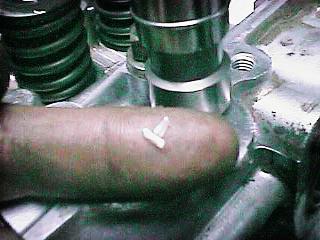

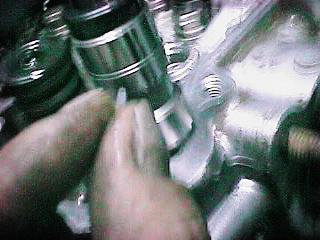

画像が不鮮明ですが新品のアジャスターは封印みたいな感じでオイル穴の所にプラスチックの部品？が付いていますの
で外しておきます。

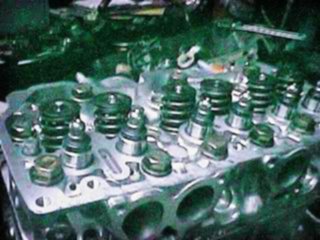

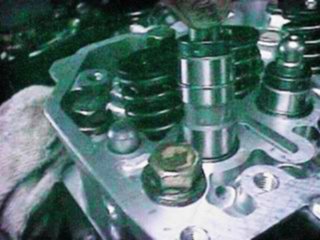

ヘッドの穴にアジャスターを入れました。

入れる時に初期潤滑も兼ねてヘッドのオイル穴の所にオイルをさしておきます。

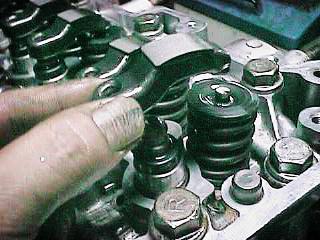

ロッカーアームをセットします。

アームはカムシャフトによって押されてバルブを押し下げる役目をしていますが、これも要の部品でありまして強度的には十分
な物を持っているのでこれも削って軽量化しようと思いましたが止めました。

理由は眺めているとあまり贅肉が付いている感じではなく、裏側の部分はそれなりに肉抜きがされていましたのでしなくてもい
いかと思いました。

ロッカーアームはただこういう状態で載っているだけで後からカムシャフトで押さえつけられるだけのものですがこれだけのもの
でよく外れないなと感心します。

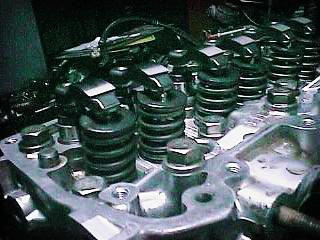

セットするとこんな感じになります。

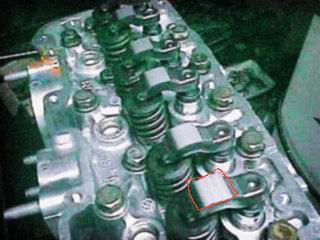

左側画像の赤丸の部分にカムシャフトが接してロッカーアームを押します。

右側画像の赤角の部分、カムシャフトの接する所は耐摩耗性の高い焼結合金のチップが焼着されておりあまり減らないようになって
います。

この状態で後はカムケースを装着するだけです。

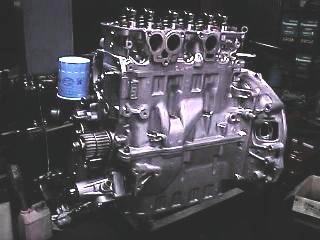

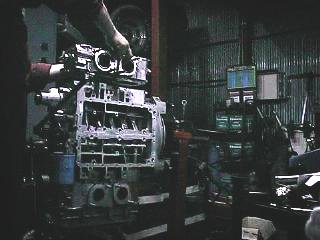

片側が組めたのでもう片方のヘッドも組み立てるのにヘッドを載せます。

次のページからはカムシャフトケース関連に入ります。
