ALCYONE LEGEND FOR １７０馬力への挑戦Vol 16

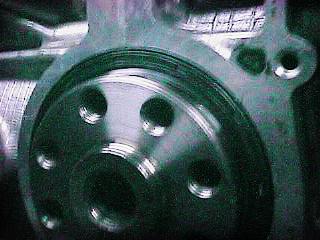

クランクシャフトのリア側オイルシールを取り付けています。

オイルシールの内側のリップ部がめくれないようにオイルを少し塗布してハンマーで少しずつ叩き込んでいきます。

このシールは劣化してもドバドバとオイルが漏れる事はなく、エンジンとミッションの結合部に滲んでくるケースが多
々あります。

車載で交換する際はミッションを降ろしての作業になります。

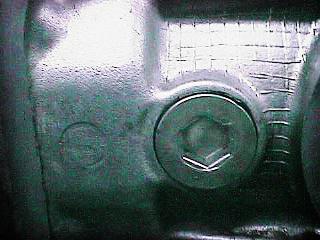

前ページでピストンの挿入及び、コンロッドとの結合が終わっていますのでサービスホールに新品のガスケットを使用して
６角のメクラボルトを取り付けます。

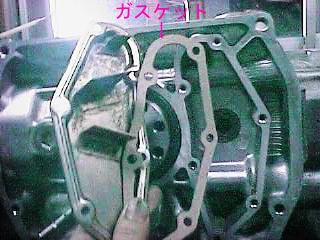

右側はオイルセパレータカバーとそのガスケットですが、このガスケットの材質がコルクで直ぐに硬化してオイルが滲みや
すいので液体パッキンを塗って組み付けます。

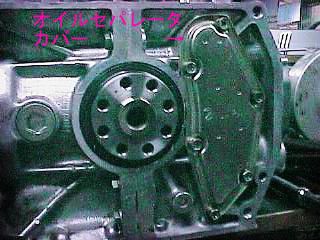

オイルセパレータカバーとドライブプレートの取り付けが完了しました。

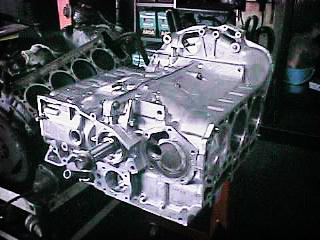

ほぼ完成のクランクケースです。　特にコメントはありません。

これからウォーターポンプを取り付けていきます。

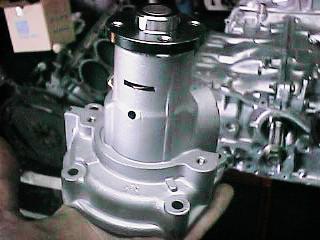

右側画像の手のひらに乗っているのがウォーターポンプですが割と小さなものです。

Presented by　 ドクター
