ALCYONE LEGEND For １７０馬力への挑戦Vol 12

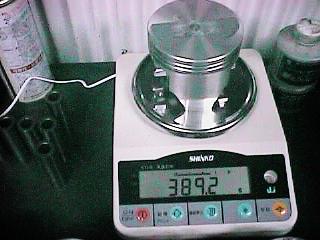

新品ピストンの重量差です。

一番重い物と軽い物との比較ですが意外と最大での重量差が少なかったのにちょっぴりびっくりしています。

残念ながらＶＸピストンの計測時の画像がなくてこのピストンがどの位、軽いのか不明ですがＶＸのピストンは今回のオーバ
ーサイズのピストンよりかなり重かったと記憶しています。

手元に使用済みのＶＸピストンがありますので時間が出来たら計測してこのページに挿入しようと思います。

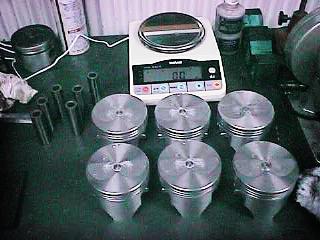

ズラリと並んだピストン群です。

右側はＶＸピストンの重量計測画像を掲載しますのでお待ち下さい。

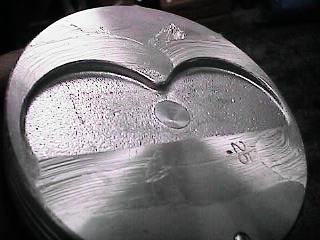

完璧なエンジンにすべく、ピストンのバルブリセス部分の容量を計測します。

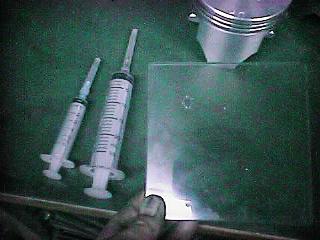

左側画像は筆者が普段、計測するのに用いるガラス板と注射器ですが、最近は防犯上からの絡みからか簡単に注射器
が手に入らないので困ったものです。

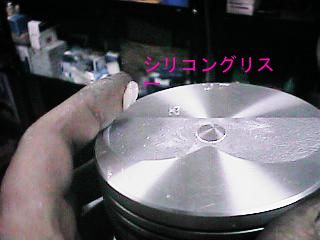

右側画像は指先にシリコングリスを付けてピストン頂部に塗布する所です。

先ほどの指先に付けていたグリスをピストントップに極薄く塗布します。

これは出来るだけ薄く塗布してバルブリセス部にはみ出ないようにしてガラス板を強く押しつけます。

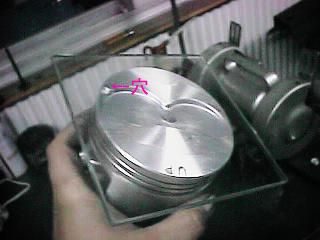

右側画像の張り付けたガラス板には小さな穴が開いていましてここから灯油や水を注入してどれだけ入ったかを注射器
の目盛りを見ながら正確に計測します。

これでピストンの製造時のバラつきの誤差の把握と排気量、圧縮比を正確に出す事が出来ます。

ピストンのへこんだ部分も燃焼室の一部としてとらえています。

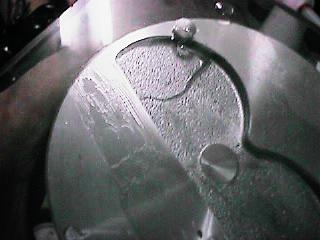

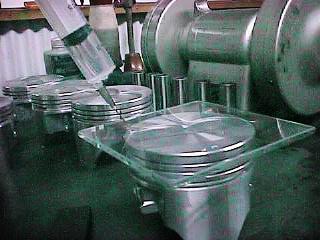

注射器で灯油を注入しています。

少し傾けながらエアを抜きながら少しづつ入れていきますが、ガラスとの密着にグリスを使用していますのでリセス部から
灯油が漏れてくる事はありません。
