ALCYONE LEGEND For エンジン分解編１５

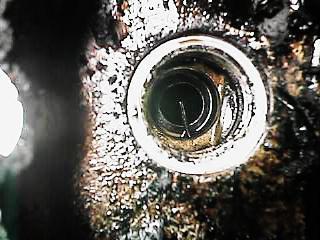

オイルセパレータ内のサービスホールです。

　　　下水道の中みたいにスラッジで汚れきっていますね。

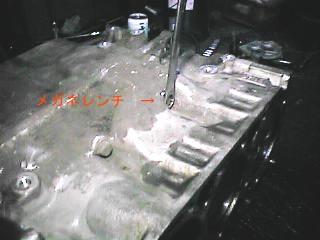

　　　右側の画像は全てのピストンピンを抜き終わったのでこれからクランクケースの分割の為に、ボルトを取り外しています。

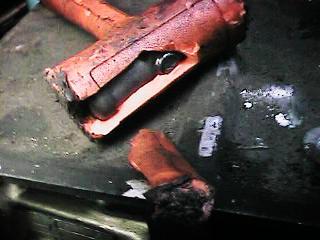

クランクケースを分離するのに使用したプラスチックハンマーですが叩き過ぎで見事にクラッシュしました。

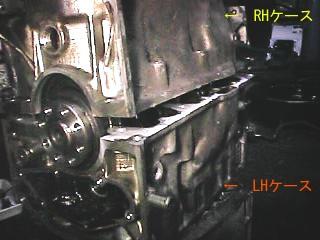

　　　右側は分離中のクランクケースです。

　　　ケース自体は液体パッキンを塗布して組み立ててある為に、締結ボルトを外しただけでは液体パッキンが張り付いて固着し
　　　ていますので簡単に分離できません。

　　　固いからといってケースの隙間にドライバー等をいれて、こじるのは御法度でケースの合わせ面や精度が狂ってしまうので
　　　あくまで、プラスチックハンマーで衝撃を与えて分離します。

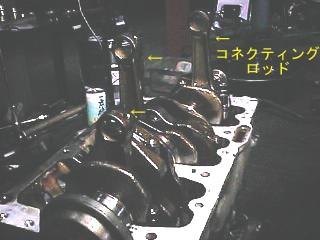

分割が終了した左側ケースです。

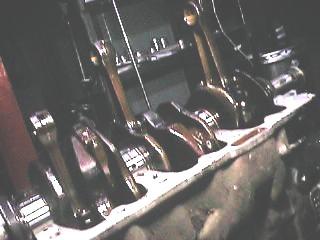

　　　クランクシャフトとコネクティングロッドが遂に顔を表しました。

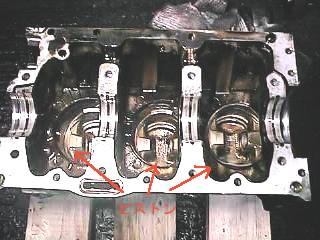

分割したクランクケースです。

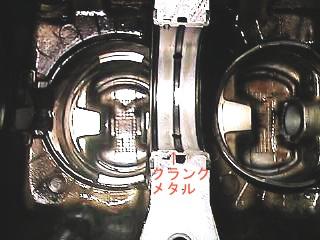

　　　右側画像を見てもらえば分かりますが、ピストンがケース内に残り、クランクメタルを支持する部分に引っかかり、シリンダ
　　　ーヘッド側にしか抜けない構造になっていますので、コネクティングロッドとピストンを切り離す為に、ピストンピンを抜い
　　　ておく必要がありました。

次は分解編の最終章であります。
　　　
　　　ここまでおつき合いしていただきご苦労様でした。

　　　分解編で説明出来なかった部分は組立編で詳しく解説していく予定であります。
