ALCYONE LEGEND For １７０馬力への挑戦Vol 35

オイルパンの取り付けです。

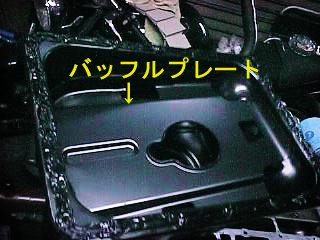

左側画像でバッフルプレートとあるのは走行中の油面変化を抑える意味とオイルパン自体の剛性を上げる為に設けてあります。

AX-9の場合はオイルパン内で上下に２つ付いています。

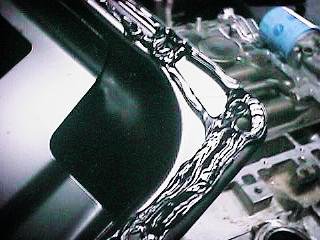

右側画像はオイルパンを付けるのに液体パッキンを塗布した所ですがメーカー指定の組み付けではコルクのパッキンを介して付
けますがコルクのパッキンは直ぐに硬化してオイルが滲んできますので筆者は常々、パッキンは介さずにダイレクトに液体パッキ
ンのみで付けるようにしていますがコルクと比較すると耐久性は格段にいいと思います。

オイルパンは新品に交換しています。

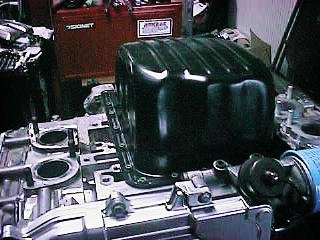

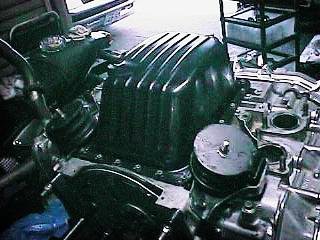

４気筒のオイルパンはつるっとしたタイプですが６気筒は長い分の補強の為に波打ったようにリブが入っています。

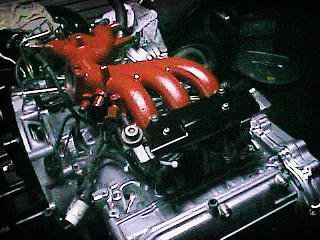

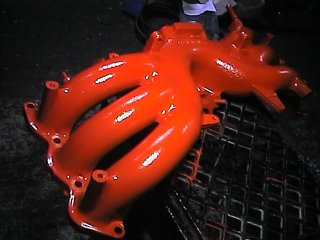

吸気コレクタをペイントしました。

巷では縮み塗装といってよくメーカーがヘッドカバーに施している塗装方法がありますが、テスト的にラッカーペイントで厚塗りし
てからバーナーで軽くあぶって縮み塗装をしたのですが仕上がりが今一だったので剥離してから普通に塗りました。

画像ではオレンジっぽく見えますが実際は真っ赤です。

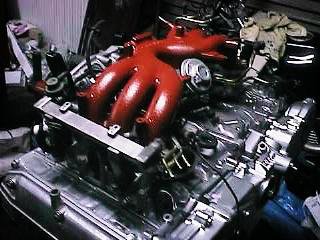

吸気コレクタの横に付くインジェクターの遮熱板も意匠向上の為に黒でペイント。

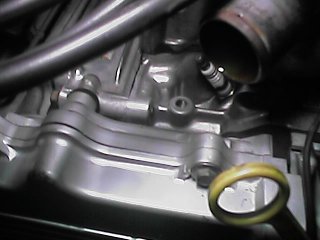

右側画像はラジエターのアッパーホースが付く部分です。
