インテークマニホールドです。

正式には「インテークマニフォールド」と呼びますが日常会話ではマニホールドという言い方が通例？となっていますのでここ
でもそういう言い方で書いていきます。

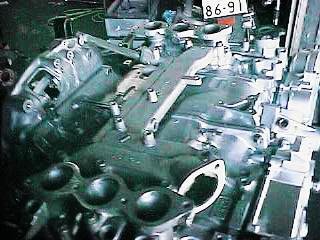

左側画像の緑色に示している所に燃料を噴射するフューエルインジェクターが付きます。

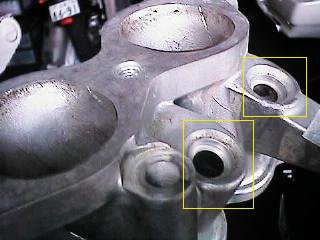

右側画像はシリンダーヘッド側に当たる面ですが黄色で囲んでいる部分の形状は４気筒の形そのままでこういう所にも手を抜
かずにそのまま１気筒分を足したインマニのレイアウトに感服でござる。

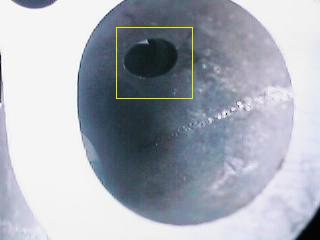

左側画像はインマニの通路を覗いた所ですが黄色枠の所にインジェクターの先が突き出します。

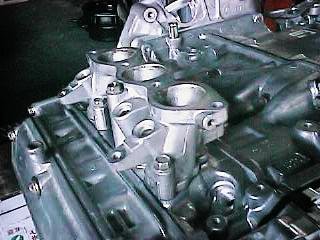

右側はインジェクターの取り付け部の近接画像ですがインジェクターとインマニの間にはゴムの０リングが入り、吸気系の
気密性を高めるようになっています。

エンジンにインマニを装着しました。

こうして眺めているとイメージ的にダウンドラフトタイプのウェーバーキャブレターが３連装されたように見えます。

インマニ左右を繋ぐ水管を取り付けました。
