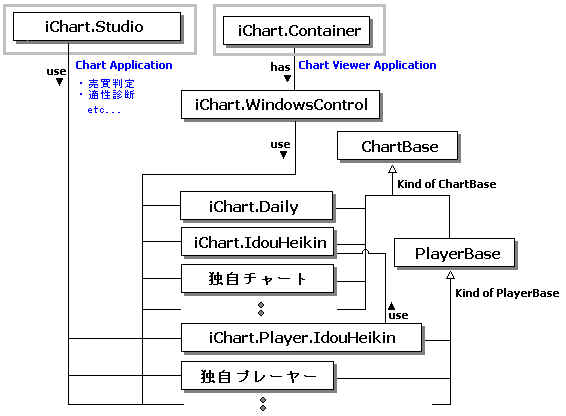

.NET Frameworkコンポーネントのクラス図を図1に示します。iChart.Studio.EXEはチャートアプリケーションの代表例です。プレーヤーを使って売買判定や適性診断をしています。全てのプレーヤーはPlayerBaseから派生しています。iChart.Container.EXEはチャート表示アプリケーションの代表例です。チャート表示コントロールiChart.WindowsControlを所有しています。iChart.WindowsControlはChartBaseから派生しているチャート描画クラスを管理しています。また、iChart.Player.IdouHeikinはiChart.IdouHeikinの計算結果を使用しています。
図1. .NET Framework Component Class Diagram

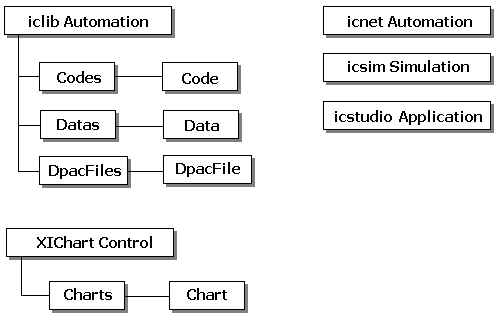

図2. COM Component Object Diagram
| iclib Automation | チャート分析に必要な株価データや銘柄情報を扱うライブラリです。 |
| XIChart Control | チャートの表示・計算を行うActiveXコントロールです。 |
| icstudio Application | icstudio.exeでの各種データ変換機能の作業を自動化します。 |
| icnet Automation | 指定したURLをファイルに保存します。 |
| icsim Simulation | 売買シミュレーションを容易に実現します。 |
