アンサーコールバックの取付け (VALUE SPORTS)
VALUE SPORTS製のアンサーコールバックシステムの取付け方法です。

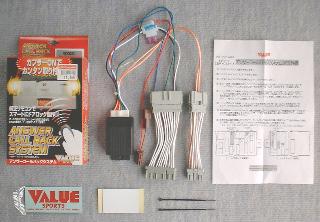

←パッケージはこんな感じです。
本体、専用カプラー、両面テープ、タイラップ、ステッカー、取説が同梱されています。
＜作業手順＞
１．ハンドル下のロアカバーを外します。
ロアカバーは、左下のネジ１本と右上(コインボックスの中)のナットを外して手前に引けば
外れます。
ロアカバーを外すと右側に、ドライバヒューズボックスが出てきます。
ついでに右側のヒューズカバーも外しておきます。

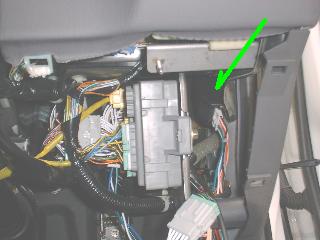

２．アンサーコールバック本体をボディーに固定します。
本体(黒い箱)に、同梱の両面テープを貼りつけ、ボディーの平らなところに貼り付けて
固定します。
ドライバヒューズボックスの向い側、ちょっと奥側が空いています。

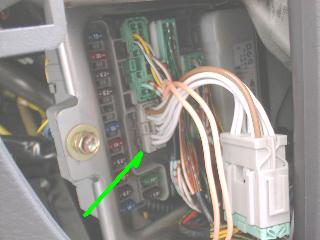

３．１０ピンカプラーを接続します。
ドライバヒューズボックス表側(ヒューズの付いている側)の１０ピンカプラーを引き抜き、
アンサーコールバックのカプラーをヒューズボックスに、外したカプラーをアンサーコール
バックのカプラーに接続します。(アンサーコールバックのカプラーを既存のカプラーに
割り込ませる形で接続します)

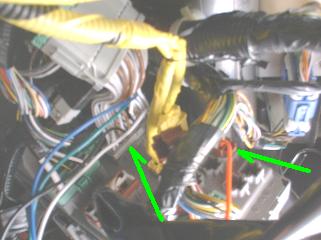

４．２０ピンカプラーを接続します。
ドライバヒューズボックス裏側(ヒューズの付いていない側)の２０ピンカプラーを引き抜き、
アンサーコールバックのカプラーを既存のカプラーに割り込ませて接続します。
※黄/黒のケーブルは、エアバックのケーブルなので、充分注意して下さい。
５．１ピンカプラーを接続します。
ドライバヒューズボックス裏側(ヒューズの付いていない側)の右上、４つある１ピンカプラー
のうち左上のソケットに１ピンカプラーを接続します。ここのソケットにはバッテリー直の
50A電源がきているので、バッテリーのマイナス端子を外さないで作業する人は充分注意
して下さい。
６．配線をタイラップで固定します。
付属のタイラップで、バラけた配線をまとめて固定します。
７．確認作業
ドアを閉め、ドアロックリモコンにて施錠、解錠の動作を行い、ハザードが点滅するか確認
します。 ロック時に１回、アンロック時に２回ハザードが点滅します。
８．ロアカバーを元に戻します
外した時と逆の手順でロアカバーを取付けます。右側のヒューズカバーも取付けます。
