■ Networkの決め事
フレッツ・ＩＳＤＮ導入でネットワーク構成を見直すわけですが、ダイヤルアップルータがモデムの変わりになるだけです。手持ちのノートＰＣが壊れたりして物理ネットワークの構成はシンプルになりました。
YAMAHAのルータ(RTA52i)を設置しプロバイダの電話番号、接続ID、パスワードなどを登録すれば簡単に繋がります。
詳細は記述する必要もないようなので割愛しました。各種ＯＳのクライアントマシンは基本的にはDHCPでネットワーク設定を行うので個別設定はありません。
ちなみにDHCPスコープは192.168.0.20 〜 192.168.0.254、ネットマスクビットは２４にしてみました。
ローカルに作るサーバ類は192.168.0.1x でまとめようと思います。（10台も作らないだろうけど）
ＤＨＣＰサーバの機能もルータが持っているのでＰＣ側で個別にネットワーク設定をする必要は無いのですが
lutecia と clio はサーバ機能を持たせるので個別に設定が必要です。
では設定のようすを下記に記します。

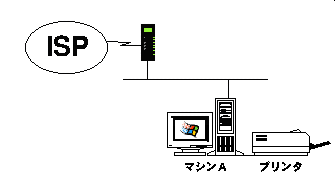

[1]物理ネットワーク環境。

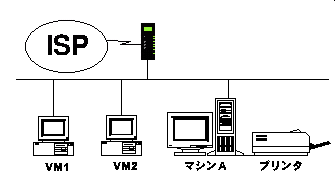

[2]仮想ネットワーク環境
[3]IPアドレス、サーバ機能別一覧。
|
パソコン
|
マシンA
|
ルータ
|
|
OS
|
WindowsNT 4.0 SP6
|
RTA52i
|
| |
VMware 2.0
|
VMware 2.0
|
BasiliskII
|
|
|
Virtual Machine 1
|
Virtual Machine 2
|
x68 Macintosh
|
|
|
FreeBSD4.2R
|
各種ＯＳ
|
漢字Talk7.5
|
|
|
Host Name
|
lutecia
|
clio
|
任意
|
任意
|
|
|
Domain
|
home.or.jp
|
home.or.jp
|
DHCPにより取得
|
DHCPにより取得
|
|
|
IPアドレス
|
192.168.0.10
|
192.168.0.11
|
DHCPにより取得
|
DHCPにより取得
|
192.168.0.1
|
|
サブネットマスク
|
255.255.255.0
|
255.255.255.0
|
DHCPにより取得
|
DHCPにより取得
|
255.255.255.0
|
|
DHCPサーバ
|
|
|
|
|
○
|
|
NATとIPマスカレード
|
|
|
|
|
○
|
|
DNSサーバ
|
|
BIND
|
|
|
|
|
HTTPサーバ
|
|
Apache
|
|
|
|

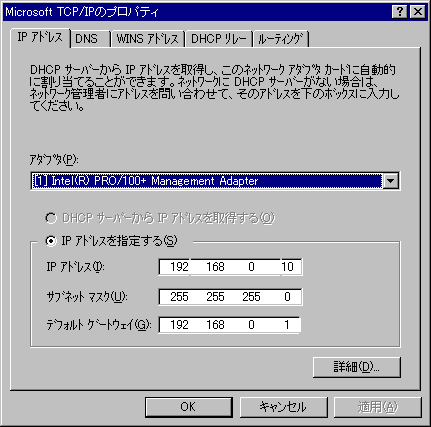

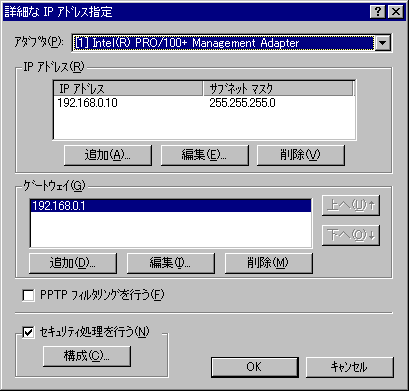

[4] lutecia のTCP/IP設定

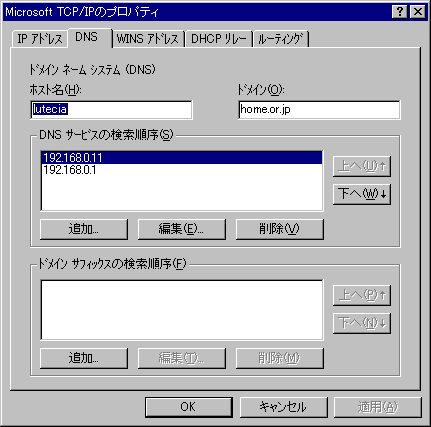

特に説明の必要はないでしょう。home.or.jpというローカルドメインにDNSサーバを作る予定なので先を見越して192.168.0.11もDNSサービスの検索順序に登録しておきます。
検索順序としてはローカル→インターネットのほうがいいとおもうので192.168.0.11が上に来るようにしてください。
|
