ターボ計(インマニ計、バキューム・ブースト計)

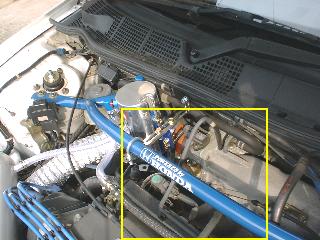

センサー装着位置

→ 拡大 →

インテークマニホールド内の圧力を計測するのが目的なので、スロットル〜インマニ間にあるサージタンクから圧力を取ります。
エンジンヘッドからサージタンクへ行っているホースがあるので、そのホースを途中でカットしてメーターに付属の三つ又
ジョイントを挿入し、分岐した配管をメーターの圧力センサーユニットに接続します。

＜ノーマル時＞
　　　アイドリング時で -580mm/Hg、エアコンのコンプレッサーが回転しているときで -510mm/Hg
　　　ぐらいを指します。アクセル操作に対してものすごく敏感に反応します。
　　　アクセルを踏込むと、簡単に０まで上がります。

＜ターボ装着後＞
　　　アイドリング時は、ノーマルと同じ値を示しています。
　　　ノーマルと同様なアクセルワークをしていると、常時 0.2〜0.3kの過給がかかり、気が付くと
　　　後続車が一台もいない状況に陥ります。
　　　小径タービン故か、レスポンスが非常に良い為、交差点での右折時や、バイパスの合流などで
　　　勢い余って、アクセルを開け過ぎると、即、0.5kでフルブーストです。
