メモリー増設手順

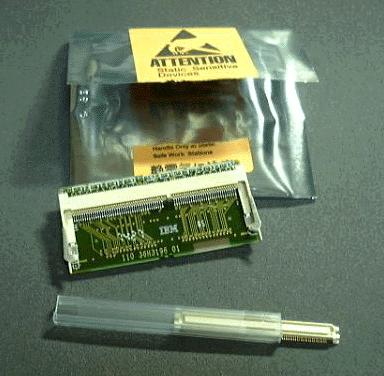

１．メモリー増設に必要なパーツ

（１）モレックスコネクタ：52851-1509
（２）DIMMアダプタ：IBM ThinkPad535E用保守パーツのDIMMアダプタ

これらのパーツは運良くネットオークションで入手することができました。

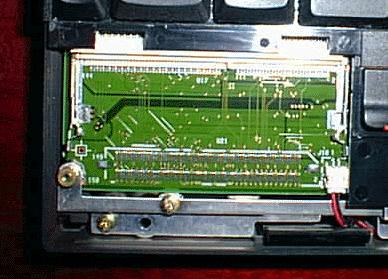

２．標準のメモリーソケット部分

下側にモレックスコネクタ取り付けのパターンがあります。

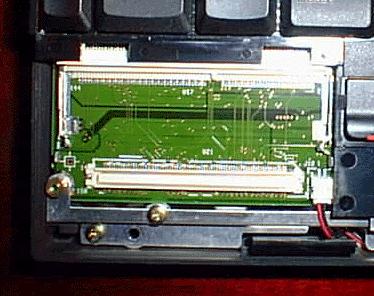

３．モレックスコネクタの追加

0.635mmピッチで150ピンのコネクタの手ハンダは大変でした。

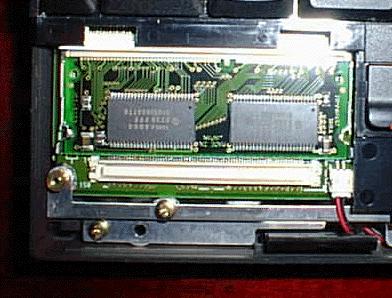

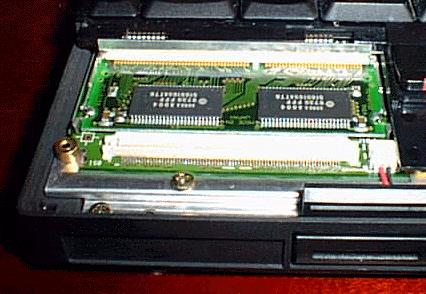

４．１枚目のメモリーを入れる

32MBのメモリーカードを取り付ける。

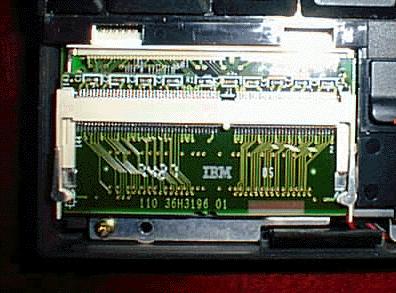

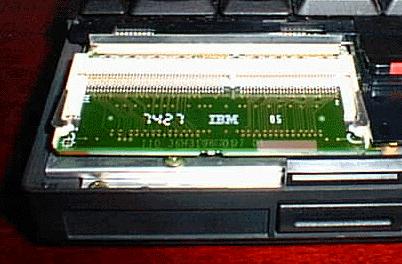

５．DIMMアダプタを取り付ける

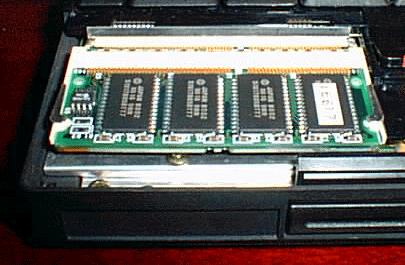

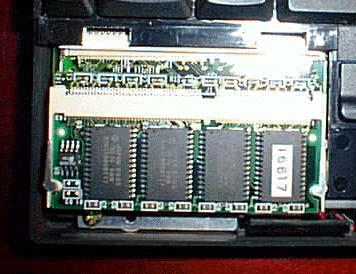

６．２枚目のメモリーを入れる

手持ちの16MBのメモリーカードを取り付け、8MB+32MB+16MB=56MBになりました。
そのうち32MBのメモリーカードを入手して72MBにしたいと考えています。
