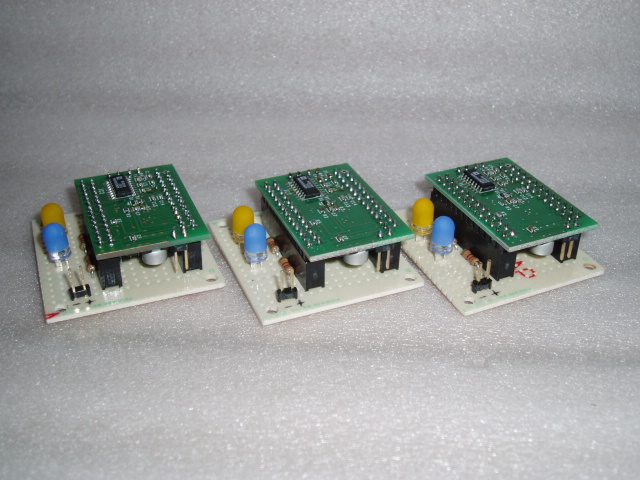

バッテリーの電圧監視LED回路。
青と黄の2色LEDで、4つの電圧閾値を設定して点灯・点滅させる回路です。 H8マイコンを使用しているので、4つの電圧閾値を自由に設定できます。
仕様 1.電圧閾値(a,b,c,d) aV以上:青点灯 bV〜aV:青点滅 cV〜bV:黄点灯 dV〜cV:黄点滅 cV未満:青・黄消灯
2.動作保証電圧範囲 DC6〜15V
3.寸法 48mm(縦)x44mm(横)x17mm(高さ)
