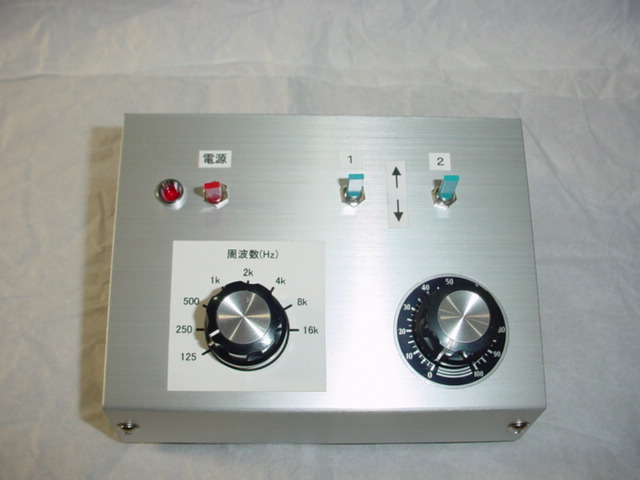

８種類の周波数を切り替えてＨＯゲージ、Ｎゲージを運転可能、かつ運転中の周波数切り替えも可能です。

特徴：
・８種類の周波数を選択可能（Ｈ８マイコン制御によるＰＷＭ方式）
　125Hz, 250Hz, 500Hz, 1kHz, 2kHz, 4kHz, 8kHz, 16kHz

・ＰＷＭ方式のため電圧制御方式より低速特性が優れており、スムーズに動き出します。

・特に低い周波数は低速トルクが強く、低電圧（低デューティー比）で動き出すので、超低速運転が可能です。
　ヤード、電車庫等での車両の切り離しおよび接続時に実感的な動きをさせることができます。

・リバース対応の出力２系統

・ポリスイッチによる過電流保護回路内蔵

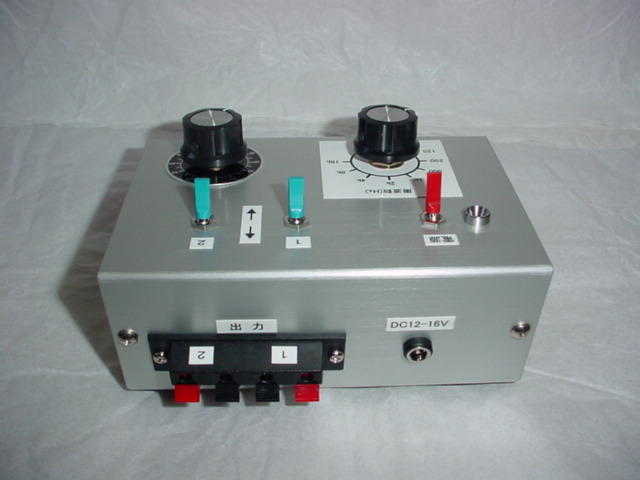

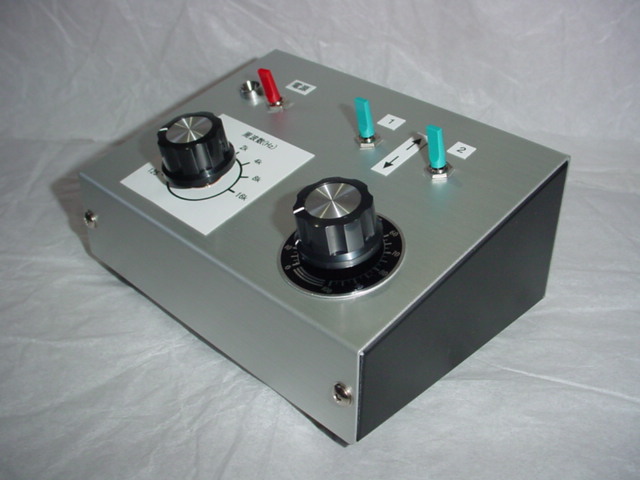

・アルミヘアーラインシルバーメッキの金属ケース使用。
　　サイズ：幅140 x 奥行100 x 高さ35（前面）、58（背面）

・電源入力はDC12〜16V　2A（DC入力ジャックはφ2.1、センタープラス）
　DC入力ジャックはφ2.1につき、お手持ちのＡＣアダプタがDC12〜16V 出力でφ2.1プラグであれば使用可能です。
　（DC16V 以下のノートパソコン用ＡＣアダプタ、その他のＤＣ電源で使用可能）

また、通常の運転は２Ａあれば十分と思いますが、制御素子の電流容量に余裕があるので、ご希望によりポリスイッチを大電流用（４Ａ)に交換いたします。

オプション
・DC12V 1.2A　ＡＣアダプタ：＋800円
・DC12V 2.0A　ＡＣアダプタ：＋1200円
　

注意点
・8kHz以下では発進から低速走行時、モータから振動音がでますが、電圧の上昇（デューティー比の上昇）にしたがい少なくなり、かつ走行音が大きくなるので聞こえにくく（または聞こえなく）なります。

・可変抵抗器（ツマミも必要）：　x1（5KΩB以上）
・ロータリスイッチ（ツマミも必要）：　x1（１回路１２接点）
・目盛板
・ブラケット入りＬＥＤ：　x1
・抵抗器：　x1（1KΩ）
・トグルＳＷ：3P ON-ON x1、6P中立OFF x1 (or x2)
・ＤＣジャック：　x1
・出力端子：　x1 (or x2)

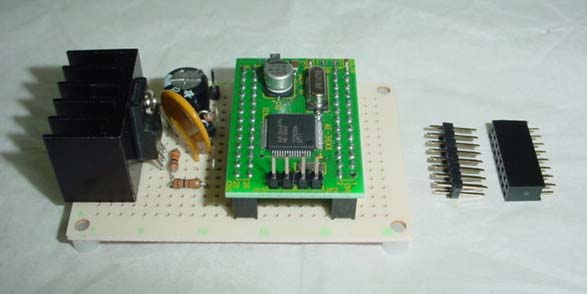

ユニバーサル基板の入出力線
１．４Ｐピンヘッダー
　１）入力＋（＋７〜１６Ｖ）
　２）入力−（ＧＮＤ）
　３）出力＋
　４）出力−

２．Ｈ８（ＣＮ１，ＣＮ２　各１３Ｐ２列）との直接接続、または付属の８Ｐ２列ピンヘッダー／ソケットでの接続（ＣＮ１，ＣＮ２間の配線必要）
　１）＋５Ｖ出力
　２）ＧＮＤ
　３）周波数切替（８本）
　４）可変抵抗器
