電車でGOコントローラとマイコン制御によるPWMコントローラ(内蔵型)です。

加速(力行)用と減速(ブレーキ)用のツーハンドルで実車と同様の操作で鉄道模型(Nゲージ、HOゲージ)を運転できます。

特徴:

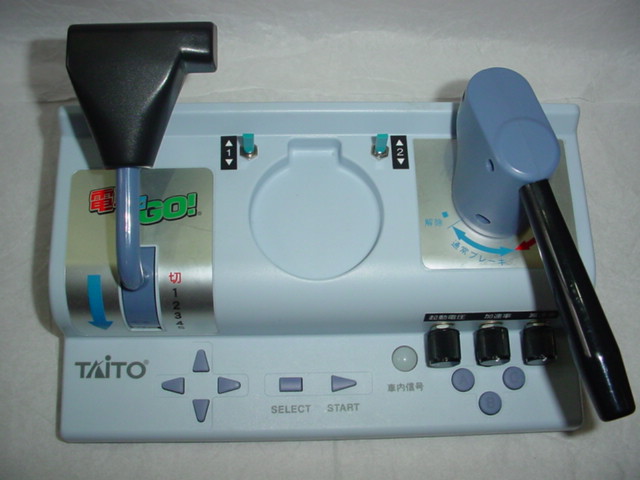

・操作部に『電車でGO ツーハンドルType2 コントローラ』を使用
・H8マイコン制御によるPWM方式(16KHz)
・力行5段、ブレーキ8段(実質10段+非常)
・起動電圧、加速度、減速度をボリュームで調整可能
・電源ONで車内信号ランプが点灯

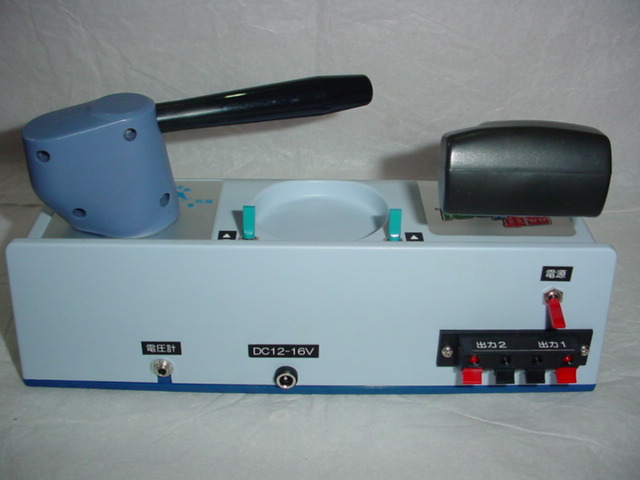

・出力2系統
・電圧計を接続すれば、加速および減速状態をモニター可能
・ポリスイッチによる過電流保護回路内蔵
・電源はDC12〜16V 2A(DC入力ジャックはφ2.1、センタープラス)
・安心サポート付き(ソフト変更、修理等対応)

機能説明:
1.起動電圧調整により、加速(力行)ノッチ1よりスムーズ動き出します。
  (車両が『動き出す電圧』と『停止する電圧』に若干の差があり、この点を考慮して制御しています。)
2.加速度調整により速度の上がり方(電圧の上昇する時間)を調整できます。
3.減速度調整により速度の下がり方(電圧の下降する時間)を調整できます。
  また、ノッチ1から8に行くに従い速度の下がり方は早くなります。
4.今回手動運転は起動電圧調整ボリュームで代用し、0−12V連続的に調整できます。
5.PWM方式のため、起動電圧を設定することで、常時点灯機能が働きます。
