(1) ASUS : SP97-V (Socket7)
１．最初の構成
２．以前の構成
３．現在の構成
４．Mainbord Features
<= 戻る
｜Top｜１．最初の構成
1998年3月、最初に組み上げたPCです。
初期投資を抑えるため、ATマザー、Socket7、SIMM、on board VGAの条件を満たしたSP97-Vを選択しました。
購入当時、高級機はPentium II、普及機はPentium、K6及びその他互換CPU全盛の時期でした。
- 最初のパーツ構成
- MB : SP97-V
CPU : K6-PR233
Memory : 64MB (32MB SIMM x2)
HDD : 2.5GB
CD-ROM : x24
FDD : 2 mode
Video : on board VGA
Sound : Sound Blaster AWE64
OS : Windows 95 OSR2
当時としては充分なスペックで、今でもWindows 95ならストレス無く使用できます。
とは言うものの、現在FSBが100MHzから133MHzに移行しようとしており、取説記載の仕様を
見る限りでは時代遅れになってしまったMBです。（FSBは50,66,75MHz、クロック倍率はx1.5〜x4.5まで）

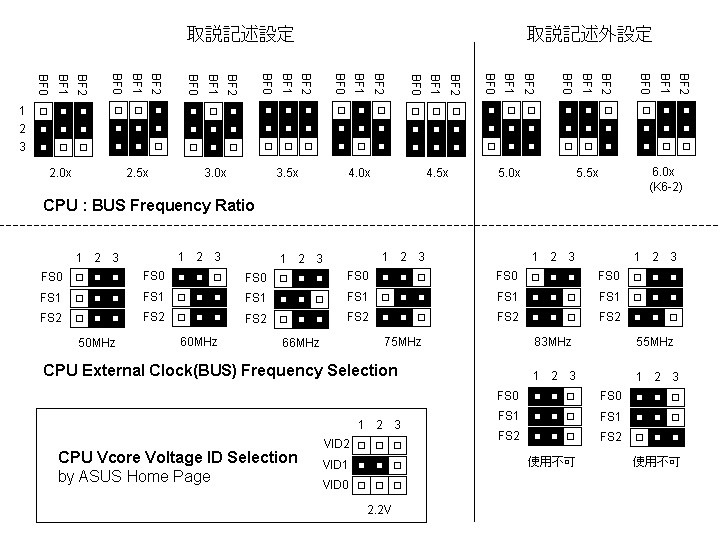

しかしながら、取説記述外のジャンパー設定でFSBは83MHz, クロック倍率はx5.0〜x6.0まで設定可能です。
さらに、ASUSのホームページにK6-2用2.2VのCPU電圧設定方法が記載されています。
それゆえ、SP97-Vは実質K6-2/400までサポートされていることになり、まだしばらくは現役で活躍できそうです。
組上げてから約１年後 K6-2/300 (66MHz x 4.5)に差し替え、さらに現在は K6-2/400 (66MHz x 6.0)で稼動させています。
通常の使用には充分なスペックです。
- その後のパーツ構成
- MB : SP97-V
CPU : K6-2/400
Memory : 128MB (32MB SIMM x4)
HDD : 6.4GB（リムーバブルケース使用）
CD-ROM : x24
FDD : 2 mode
Video : Viper 330
Sound : Sound Blaster AWE64
SCSI : DC-390U
LAN : ALN-101
USB : SP97専用USB/PS2カード
OS : Windows 98+Service Pack 1
(System Commander4により起動OS選択可能)
75MHz x 5.5=412.5MHz 及び 83MHz x 4.5=373.5MHzの設定までは動作することを確認しています 。

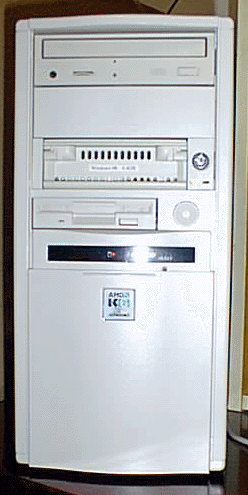

正面写真
｜Top｜２．以前の構成
- 以前のパーツ構成（2000.07.31 帰省時用に実家へ移動完了）
- MB : SP97-V
CPU : K6-PR233
Memory : 72MB (32MB SIMM x2, 4MB SIMM x2)
HDD : 1.2GB + 250MB
CD-ROM : x4 4連装(MJ-4.4)ATAPI
FDD : 2 mode
Video : On board VGA
Sound : Sound Blaster AWE64
SCSI :
LAN : ALN-101
USB : SP97専用USB/PS2カード
OS : Windows 98 SE
｜Top｜３．現在の構成
- 現在のパーツ構成
- MB : SP97-V
CPU : K6-2/300
Memory : 72MB (32MB SIMM x2, 4MB SIMM x2)
HDD : 13GB
CD-ROM : x8 ATAPI (CR-582-B)
FDD : 2 mode
Video : On board VGA
Sound : Sound Blaster AWE64
SCSI :
LAN : ALN-101
USB : SP97専用USB/PS2カード
OS : Windows 98 SE
｜Top｜４．Mainboard Features
Chipset
・SiS 5598 chipset has a built-in video controller and supports video shared memory from 1MB to 4MB.
CPU
・Intel Pentium 75 - 233, IBM/Cyrix 6x86-PR166+, 6x86MX, AMD K5/K6.
Memory
・Equipped with four SIMM sockets to support 4-64MB 72-pin Fast Page Mode(FPM) or Extended Data Out(EDO) memory modules up to 256MB.
Dual Power Supply
・Include both AT and ATX power connectors onboard to support an AT or ATX power supply with soft-on/soft-off features.
ISA and PCI Slots
・Provides 16-bit ISA slots, three 32-bit PCI slots, and one PCI/ISA shared slot for either a PCI or ISA card.
Super Multi-I/O
・Provides two high-speed UART-compatible serial ports and one pararel port with EPP and ECP capabilities.
PCI Bus Master IDE Controller
・Comes with an onboard Ultra DMA/33 Bus Master IDE controller with two connectors.
Level 2 Cache
・Comes with onboard 512K Pipelined Burst SRAM.
PS/2 Mouse, USB, IrDA Connector
・Supports an optional cable and bracket set to mount the connectors to an unused expansion slot on the system chassis.
A second IrDA connector is available for a standard individual infrared cable set.
IrDA Connector
・Supports an optional infrared module for wirelessinterface.
