(2) CHAINTECH : CT-6ATA2 (Slot1)

１．最初の構成

２．以前の構成

３．現在の構成

４．Celeron 1.4GHz

５．Mainbord Features

<= 戻る

｜Top｜１．最初の構成

1999年12月に接続したPCです。　写真を見ていただくと判ると思いますが、組み立てたとはちょっと言いにくいので。

CT-6ATA2はDOS/V magazine(1999 5/15)での紹介記事に、FSB 100 - 152MHzの間を1MHzステップで設定できるとあり、注目していました。
しかし、CHAINTECHのMBはメジャーでないのか、秋葉原でも置いている店は少ないです。

CT-6ATA2はチップセットにVIA Apollo Pro Plusを搭載したATXフォームファクターのSlot1マザーボードです。 100MHzのシステムクロックやAGP 2Xに対応 Intel 440BXの対抗馬に相当すると考えられます。
クロックは66MHz系は66/75/83MHzだけですが、100MHz系では100-133MHz、133MHz系では133-152MHz間を1MHz刻みで設定できます。
CPUのコア電圧も規定値に加えて、規定値の+0.1V、+0.2Vから選択できます。　また、メモリバス速度もFSBと同期する設定に加えて、FSB+33MHz、FSB-33MHzを選択できます。　オーバークロッカーにはうれしいスペックです。
私もオーバークロックで使用していますが、がんがん冷却して極限を目指すオーバークロッカーではありません。　通常のCPU FANで安定動作する範囲で止めています。

また、MB付属のCD-ROMに"Cpuboost"というユーティリティソフトが添付されており、Windows上でFSBを瞬時に変更できます。　フリーソフトのH.Oda!氏のSoftFSBと同じ機能。　ただし、SoftFSBの様にWindows起動後に自動的に設定する機能はなし。

ところで、このMBはサウンド機能を内臓しているのですが、ALL-IN-WONDER 128のデジタル録画機能を使用すると、再生時映像は問題ないのですが音声が歪んでしまいます。
最初ALL-IN-WONDER 128をSP97-Vで使用していたときは特に気にならなかった。　（ただし、デジタル録画すると頻繁にハングアップするのでこのMBを購入した経緯がある。）　
そこで、MBのサウンド機能をオフにして、SP97-Vに使用しているSound Blaster AWE64を付けてみると少し改善されました。
それゆえ、PCI版のサウンドカードなら改善されることを期待して、ヤマハのサウンドチップYMF724を使用しているXwave-5000を購入し付けてみました。
結果は大正解で音声の歪みは無く、快適にデジタル録画・再生できるようになりました。

パーツ構成: MB : CT-6ATA2 (disable on board sound)
CPU : Celeron 300A + MS-6905D
Memory : 64MB (64MB DIMM x1)
HDD : 8.4GB
DVD-ROM : DVD-104S (x10, x40)
CD-R/W : CRX-140E (x8,x4,x32)
FDD : 2 mode
Video : ALL-IN-WONDER 128 PCI
Sound : Xwave 5000
LAN : 10/100 Base-T
USB : on board
OS : Windows 98 Second Edition

現在、Celeron 300AをFSB 100MHz (100x4.5=450MHz)で動作させていますが、 112x4.5=504MHｚまでは問題なく動きます。　Celeron 333なら100x5.0=500MHz、Celeron 366なら100x5.5=550MHzで動きそうなので使用してみたい。　Celeron 400の100x6.0=600MHzはちょっと無理と思われる。

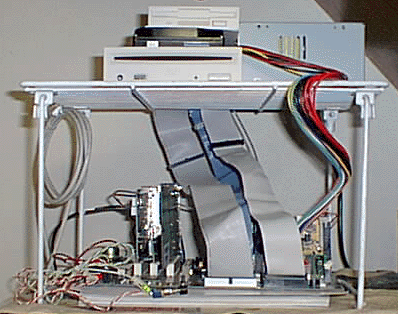

ところで、このＰＣはオープンエアータイプで、市販の”Super 超頻之家”もどきです。
わかりやすく言えば見てのとおりバラックです。　しかしながら、現在これをメインＰＣとして使用しています。

超貧乏の家

MBの下はDOS/V magazineで、拡張スロットは左から、Sound, LAN, Videoです。

その後Celeron 533を入手しました。　75MHzx8=600MHzでも動作しますが何かの拍子にフリーズします。　 83MHzx8=664MHzはBIOSすら立ち上がりませんでした。

｜Top｜２．以前の構成

以前のパーツ構成: MB : CT-6ATA2 (disable on board sound)
CPU : Celeron 533 + MS-6905D
Memory : 128MB (64MB DIMM x2)
HDD : 8.4GB
DVD-ROM : DVD-104S (x10, x40)
CD-R/W : CRX-140E (x8, x4, x32)
FDD : 2 mode
Video : ALL-IN-WONDER 128 PCI
Sound : Xwave 5000
LAN : 10/100 Base-T
SCSI : IBM 16-Bit Fast SCSI Adapter（ISAタイプ）
USB : 2 ports on board + additional 2 ports
OS : Windows 98 Second Edition
Modem : TO-BXF56K(外付け)

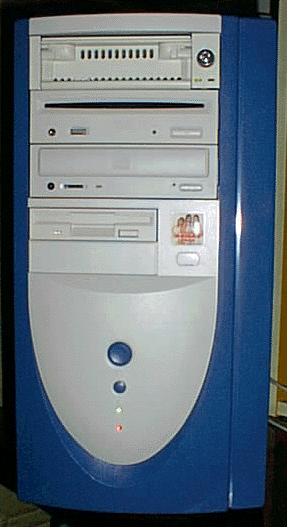

（超貧乏を脱出してケースに入れました）

｜Top｜３．現在の構成

現在のパーツ構成: MB : CT-6ATA2 (disable on board sound)
CPU : Celeron 900 + IWill slocket II
Memory : 512MB (256MB DIMM x1, 128MB DIMM x2)
HDD : 60GB
DVD-ROM : DVD-104S (x10, x40)
CD-R/W : CRX-140E (x8, x4, x32)
FDD : 2 mode
Video : ALL-IN-WONDER 128 PCI
Sound : Xwave 5000
LAN : 10/100 Base-T
SCSI : AHA-1510（ISAタイプ）
USB2 : USB2.0V2-PCI
USB : 2 ports on board + additional 2 ports
OS : Windows XP Professional

｜Top｜４．Celeron 1.4GHz

ついにCeleronでのSocket370最終CPU Tualatin Celeron 1.4GHzに置換しました。
もちろんPower Leap PL-ip3/T Ver.2を使用しています。
ヒートシンクはSNE CEK745SLIM 60mm x 60mm 全高30mm（ヒートシンクは24mm）で、普通のものです。（電源ユニットと干渉するようなので）
このマザーボードではこれが最終のCPUなので、オーバクロックは控えて大切に使用しようと思います。

のつもりでしたが、リテールFANでも電源ユニットと干渉しないことが判り、オーバクロックしてしまいました。
とりあえず1.6GHz（114.55MHz x 14 = 1603.64MHz）で動くことを確認しました。
上限の確認はしばらく使い込んでからのお楽しみとし、安全のため107.39MHz x 14 = 1503.41MHzで常用することにしました。

とは言いながら限界を知りたく、翌日トライしてみました。
規定電圧＋リテールファン使用にて、117.23MHz x 14 = 1641.22MHzまではＯＫで、118MHzは駄目でした。　ただし、常用できるかは？です。

　

｜Top｜５．Mainbord Features

（準備中）
