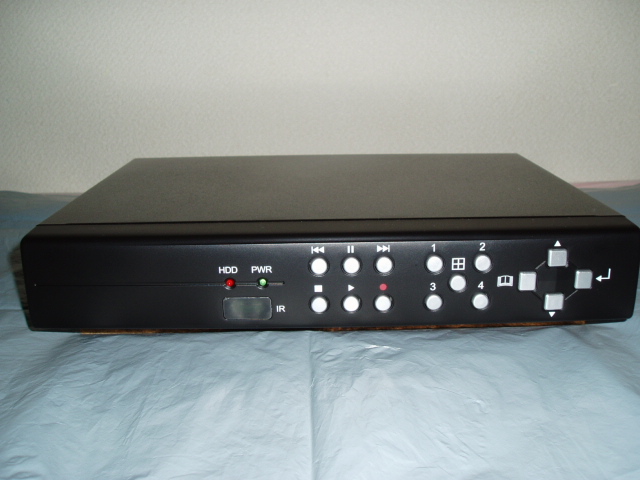

本体の電源は外部ACアダプタより5Vと12Vを供給しますが、2.5インチハードディスクを内蔵する場合は、5Vのみで動作可能です。
ボードカメラはDC12V用を使用していますが、エンジンを動作させるとバッテリー電圧は14V近くなるので、現在は外部に5V(本体用)と12V(カメラ用)のスイッチング電源を使用しています。(その内電源は本体に内蔵する予定です。)

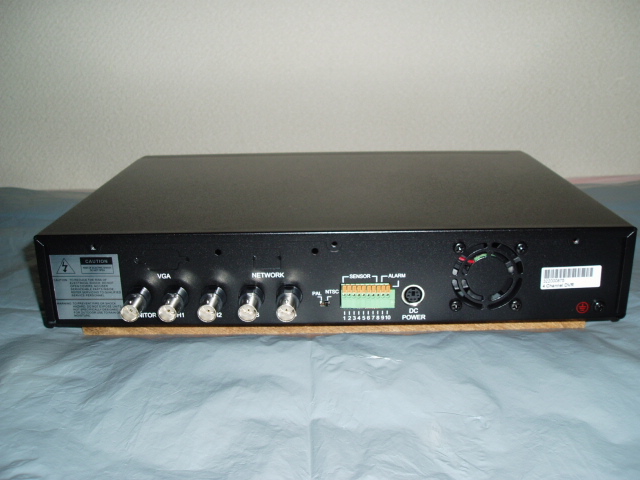

4CHハードディスクレコーダ 背面

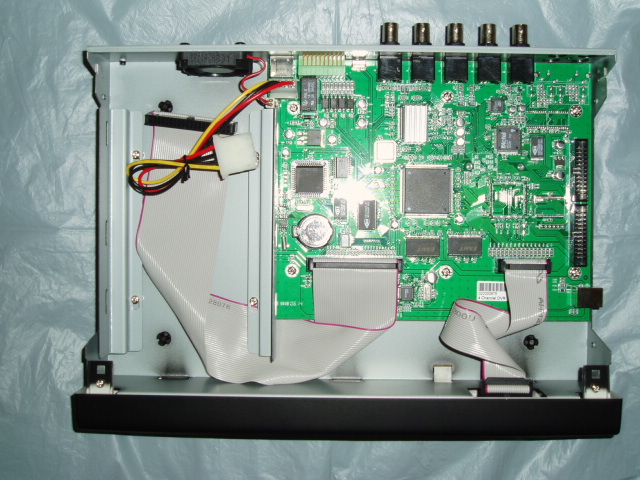

4CHハードディスクレコーダ 内部

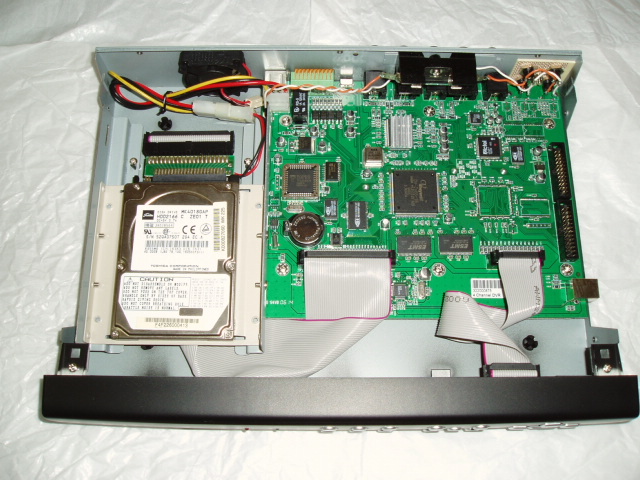

4CHハードディスクレコーダ 2.5インチHDD内蔵

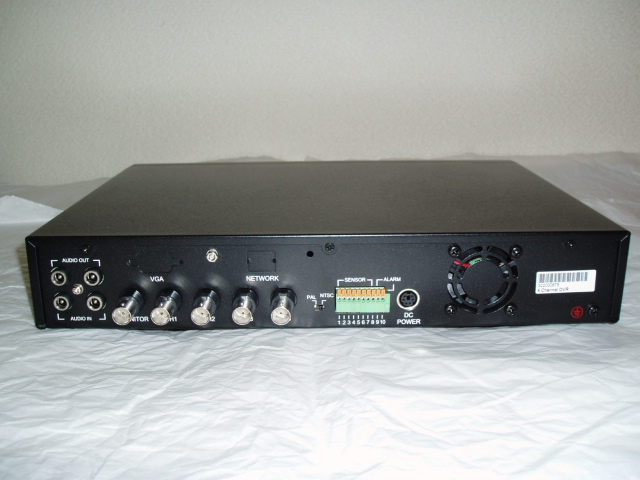

4CHハードディスクレコーダ 背面(改造)
左側のAUDIO IN, AUDIO OUTの目隠しラベルを剥がし、DCジャックを4個取り付けカメラ用の12V出力に改造しました。

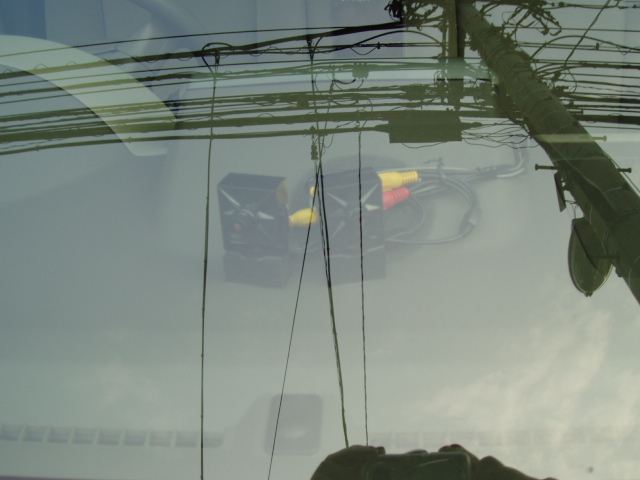

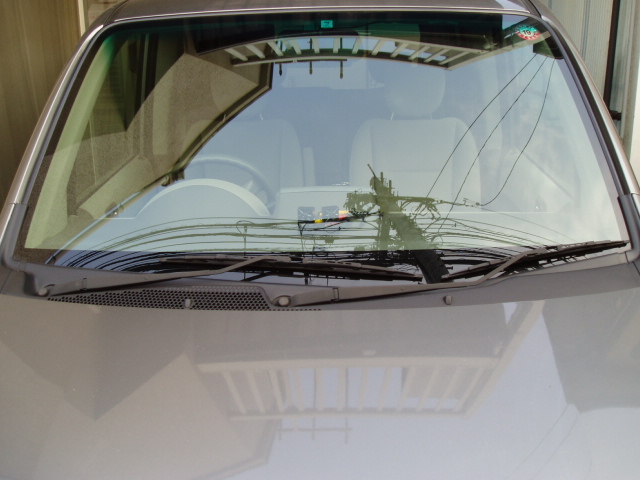

前方用ボードカメラ2台
前方用ボードカメラ(1/4インチCCD f=3.6mm)2台 アップ
もう1台追加してしても良さそう。

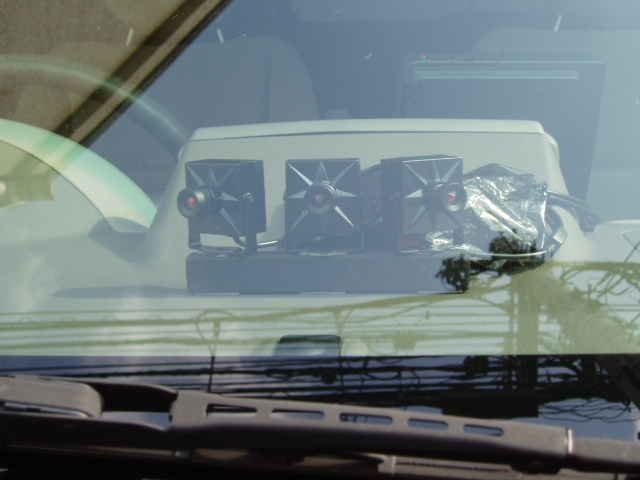

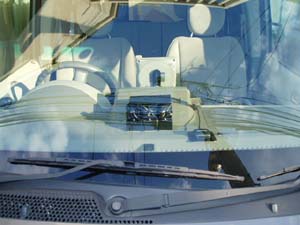

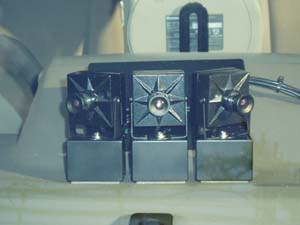

前方用ボードカメラ3台にしました
カメラケーブルのコネクタ(ビデオ、音声[未使用]、電源)3台分の処理が難しい。
RCA、DCコネクタを切り取り、小型のコネクタに変更する必要あり。

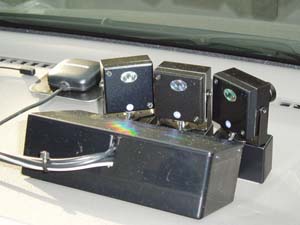

カメラ3台のケーブルのコネクタ(ビデオ、音声[未使用]、電源)を箱に入れました

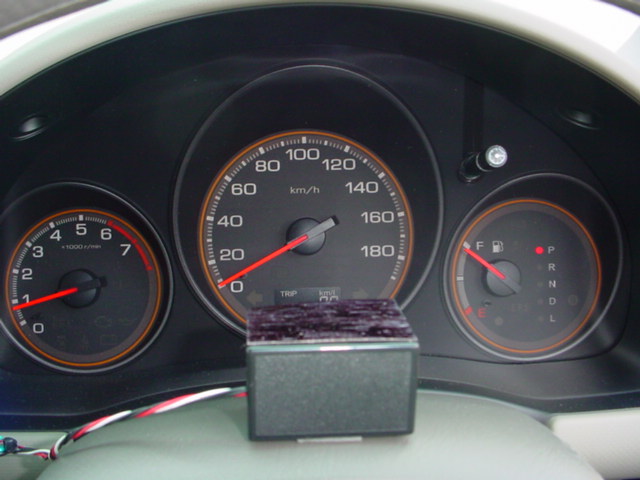

速度計用カメラ

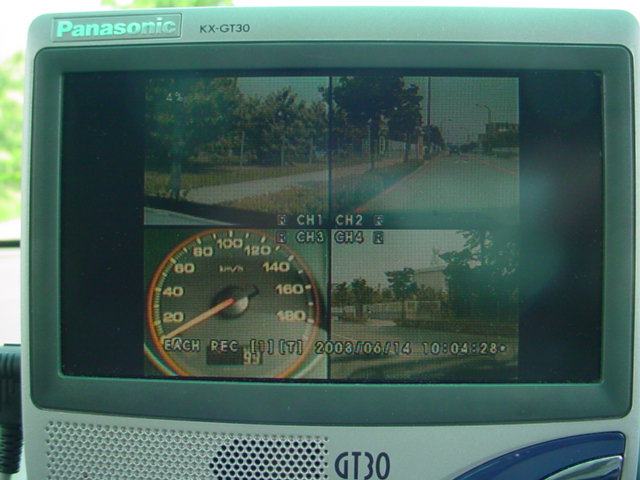

4画面表示
