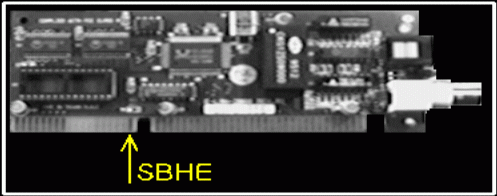

ISAバスの端子は、以下のようになっています。 この図は、ISAバスコネクタを上から見た図になっています。 +-----+ Gnd |[] []| -IOCHK RESETDRV |[] []| SD7 +5V |[] []| SD6 IRQ9 |[] []| SD5 -5V |[] []| SD4 DRQ2 |[] []| SD3 -12V |[] []| SD2 -OWS |[] []| SD1 +12V |[] []| SD0 Gnd |[] []| IOCHRDY -SMEMW |[] []| AEN -SMEMR |[] []| SA19 -IOW |[] []| SA18 -IOR |[] []| SA17 -DACK3 |[] []| SA16 DRQ3 |[] []| SA15 -DACK1 |[] []| SA14 DRQ1 |[] []| SA13 -REFRESH |[] []| SA12 CLK |[] []| SA11 IRQ7 |[] []| SA10 IRQ6 |[] []| SA9 IRQ5 |[] []| SA8 IRQ4 |[] []| SA7 IRQ3 |[] []| SA6 -DACK2 |[] []| SA5 TC |[] []| SA4 BALE |[] []| SA3 +5V |[] []| SA2 OSC |[] []| SA1 Gnd |[] []| SA0 +-----+ +-----+ -MEMCS16 |[] | -IOCS16 |[] []| LA23 IRQ10 |[] []| LA22 IRQ11 |[] []| LA21 IRQ12 |[] []| LA20 IRQ15 |[] []| LA19 IRQ14 |[] []| LA18 -DACK0 |[] []| LA17 DRQ0 |[] []| -MEMR -DACK5 |[] []| -MEMW DRQ5 |[] []| SD8 -DACK6 |[] []| SD9 DRQ6 |[] []| SD10 -DACK7 |[] []| SD11 DRQ7 |[] []| SD12 +5V |[] []| SD13 -MASTER |[] []| SD14 Gnd |[] []| SD15 +-----+
