基板上の部品配置の例(ver0.1〜0.3用)

部品の配置は適当に決めてください。68バスやISAバスへの配線が あまり長くならないようにする方がいいと思います。

参考にしていい例なのかわかりませんが、例として私の場合の部品配置を 示します。

ver0.4の場合は回路変更履歴を参考にしてTTLの品版を置き換えて見てください。 ただし、v0.4なら配置を変更した方がいいかもしれません。

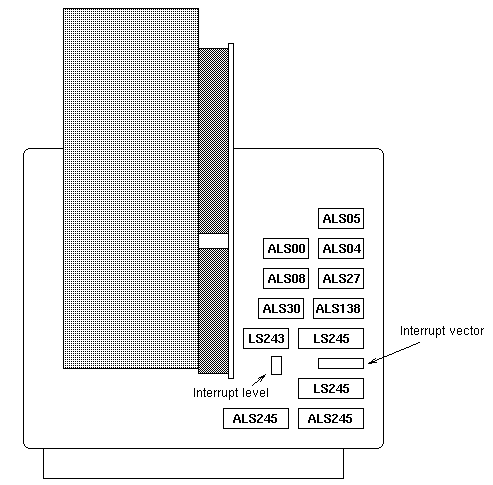

だいたい、以下のような配置になっています。

絵

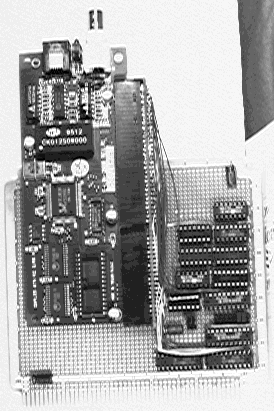

実際はこのようになっています。

絵
