ＰＣ換太の紹介

　　 ＰＣ換太は株式会社システムサコムが出しているキーボード・マウス・ディスプレイ切替器です。

定価はＡＴ２台接続用で、\22,800となっていますが、秋葉原の実売価格では、\18,000程度で購入できるようです。
　　　　　　　　　　 ＰＣ換太ＡＡ

ＰＣ換太には、

　 ・ＰＣ換太ＡＡ
（ＰＣＳ−０２ＡＡ）　		 ＡＴ互換機用 標準小売価格
￥22,800円(税別)
　 ・ＰＣ換太ＭＡ
（ＰＣＳ−０２ＭＡ）　		 ＡＴ互換機・ＭＡＣ用　 標準小売価格
￥19,800円(税別)

がありますが、ここではＡＴ互換機用のＰＣ換太ＡＡを紹介します。
詳しい内容はシステムサコムのホームページにあります。

このＰＣ換太を使用すれば、

  • 機械式（接点切替スイッチタイプ）の安いディスプレイ切替機と比べて、高解像度での表示の劣化が少ない。

  • キーボード、マウスを共有することができる。

  • 手元のキーボードで、ＰＣの切替ができる

のようなメリットがあります。
もし、マシン２台でディスプレイ１台を使用していて、頻繁にＰＣの切替を行うような使い方をしているなら、ぜひ導入を検討してみてはいかがでしょうか。

ＰＣ換太の特徴

１つのキーボード・マウス・ディスプレイで２台のＡＴ互換機を共有。
キーボード上の選択キー（ScrollLockまたはPause）で切り替えが可能(*1)
２台のマシンを同時に起動できるため、起動時間を短縮(*2)
電源の入っているマシンへの自動切り換え
Microsoft IntelliMouse（および100%互換スクロールMouse）に対応(*3)
小型軽量、外部電源不要
(*1)ディップスイッチでどちらのキーで切り替えるかを指定
(*2)ディップスイッチで機能の切り替えが可能
(*3)ディップスイッチの設定の変更が必要

ＰＣ換太の仕様

ディスプレイコネクタ 入力　高密度DSub３列１５ピン（ＶＧＡコネクタ）　×　２
出力　高密度DSub３列１５ピン（ＶＧＡコネクタ）　×　１　
キーボードコネクタ 入力　ミニDIN６ピン（ＰＳ/２コネクタ）　×　１
出力　ミニDIN６ピン（ＰＳ/２コネクタ）　×　２
マウスコネクタ 入力　ミニDIN６ピン（ＰＳ/２コネクタ）　×　１
出力　ミニDIN６ピン（ＰＳ/２コネクタ）　×　２
切り替え方法 本体切り替えボタン
キーボード上の選択キー（ScrollLockまたはPauseキー）
状態表示 ＡＴ互換機入力選択表示ＬＥＤ　×　２
コントローラ ８ビットワンンチップマイクロコントローラ
信号切り替え部 半導体スイッチ
適合キーボード OADG仕様、101/104/106/109キーボード
適合マウス PS/2マウス（Microsoft IntelliMouseに対応）
対応ＡＴ互換機 PS/2キーボード・PS/2マウスコネクタを持つ機種
ただしコネクタがDIN5ピンの場合は変換アダプタが必要
対応ＯＳ MS-DOS/Windows3.1/95/98/NT
外形 196(W) × 30(H) × 87(D)mm（突起部含まず）
重量 約３００ｇ
付属品(*1) ＡＴ互換機本体側キーボード接続用ケーブル　×　２
ＡＴ互換機本体側マウス接続用ケーブル　　　×　２
ユーザーズマニュアル兼保証書　　　　　　　×　１
ユーザ登録ハガキ　　　　　　　　　　　　　×　１

　(*1)別途必要になるもの

ＰＣ換太の設定

ＰＣ換太には設定可能な３つのディップスイッチがあり、
この設定によりＰＣ換太の動作を変えることができます。

ディップスイッチ OFF ＯＮ
ＳＷ１ 切り替えScroll Lock 切り替えPause　　　
ＳＷ２ 同時起動ＯＦＦ 同時起動ＯＮ
ＳＷ３ KB/MS RESET NO RESET
　　　　　　　　 　　　　　　　　　　 　　　　　　　　　
　 　 出荷時設定

　

ＳＷ１
キーボードで切り替える際の切り替えキーを指定します。

Scroll Lockキー（ＯＦＦ）またはPauseキー（ＯＮ）が選択できます。
ＳＷ２
本体Ａ、本体Ｂのパワーオン時の動作を指定します。

ＯＮに設定した場合は、本体Ａ、本体Ｂの同時パワーＯＮが可能になります。
この場合は、後に電源を入れた本体Ｂ側についてはＰＣ換太がキーボード・マウスのエミュレーションを行います。
（Ａ→Ｂとマシンの電源を入れた場合、キーボード・マウス・ディスプレイはＢの電源を入れてもＡに接続された状態のままになります。）

ＯＦＦに設定した場合は同時パワーＯＮの機能を使用しません。
この場合、片側のマシンの電源をＯＮにしてＯＳの起動を待ってからもう片方のマシンの電源を入れる必要があります。
この設定は、ＳＷ２をＯＮにした場合にＢＩＯＳタイミング等の問題でうまく動作しない場合にのみ設定すればよいでしょう。
（Ａ→Ｂとマシンの電源を入れた場合、キーボード・マウス・ディスプレイはＢの電源を入れた時点でＡからＢに自動的に切替わります。）
ＳＷ３
接続するマウスのタイプを設定します。

２ボタンのみのスタンダードマウスを使用する場合はＯＦＦにします。

Windows95/98/NTでインテリマウス（ホイールマウス）を使用する場合にＯＮにします。
なお、両方のマシンに同じバージョンのインテリマウスのドライバがインストールされていない場合は、ドライバをインストールするマシンのみ起動して、ドライバをインストールしてください。
両方のマシンに同一のマウスドライバがインストールされていないと、切替に失敗する場合があります。
　

　

ＰＣ換太の接続

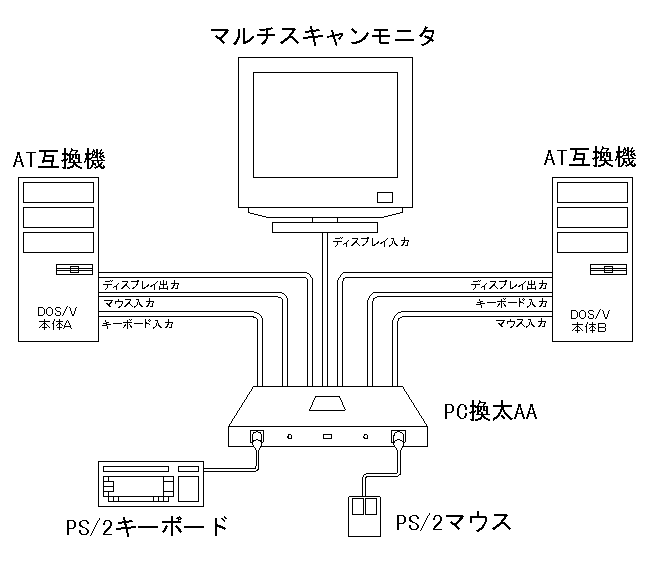

ＰＣ換太とキーボード・ディスプレイ・マウス・ＰＣ本体２台を計９本のケーブルで接続します。


接続するケーブルは

　 ＰＣ換太側コネクタ 接続場所(ケーブル)
　　　　　 ＰＣ換太正面の左側 キーボードを接続
　 ＰＣ換太正面の右側 マウス　　を接続
　 ＰＣ換太裏面の左側から１番目 ＰＣ本体Ａ　のキーボード入力端子　(PS/2)　　　 に接続
　 ＰＣ換太裏面の左側から２番目 ＰＣ本体Ａ　のマウス入力端子　　　(PS/2)　　　 に接続
　 ＰＣ換太裏面の左側から３番目 ＰＣ本体Ａ　のディスプレイ出力端子(VGAコネクタ)に接続
　 ＰＣ換太裏面の左側から４番目 ディスプレイのディスプレイ入力端子(VGAコネクタ)に接続
　 ＰＣ換太裏面の左側から５番目 ＰＣ本体Ｂ　のディスプレイ出力端子(VGAコネクタ)に接続
　 ＰＣ換太裏面の左側から６番目 ＰＣ本体Ｂ　のキーボード入力端子　(PS/2)　　　 に接続
　 ＰＣ換太裏面の左側から７番目 ＰＣ本体Ｂ　のマウス入力端子　　　(PS/2)　　　 に接続

となります。
これについてはＰＣ換太自身に何を接続するかの記述があるため、それほど難しくはないでしょう。

使用上の注意

  1. ＡＴ互換機の電源ＯＦＦは必ず選択側から行ってください。非選択側からＯＦＦした場合はＰＣ換太ＡＡは誤動作します。

  2. ホイール付きマウスを使用する場合は、マイクロソフト社製インテリマウスまたは100%互換と明記してあるマウスでご使用ください。それ以外のものを使用した場合動作しない恐れがあります。

  3. WindowsNT4.0 ServiceePack3を使用している場合、インテリマウス互換ホイールマウスでは、ホイール機能が使用できない場合がありますが、これはＯＳの使用であり、ＰＣ換太ＡＡの問題ではありません。

  4. マウスドライバ（デバイスドライバ）は切り替える２台のマシンでなるべく同じものを使用してください。ただし、ホイール付きマウスを使用する場合には必ず同じものを使用する必要があります。

  5. インテリマウスをサポートしないＯＳ（ＤＯＳ等）と、サポートするＯＳ（Windows95）の間で切り替えて使用する場合はスタンダードＰＳ/２マウス（２ボタンのみ）を使用してください。インテリマウスは使用できません。

  6. キーボードの状態（ＬＥＤ等）は切り替え以前の状態に復帰されません。対応するためには、NumLock,ScrollLockキーを操作してください。

  7. キーボードまたはマウスを操作しながら切り替えた場合、キーが押されたままになったり、マウスが正常に動作しなくなる恐れがあります。

  8. ＰＣ換太ＡＡのディップスイッチを変更した場合は一度電源を切らないと反映されません。

  9. ＯＳ起動中での切り替え操作はキーボード・マウスの認識に失敗する場合があります。

  10. ディスプレイの推奨最大解像度は1280x1024ドットまでです。
    また、ディスプレイの信号は周波数が高いため、なるべく短い高品質なディスプレイケーブルを使用してください。
