スリップリングとブラシ



そんなに、風向きがめまぐるしくクルクル回るわけでないので、 ほんとは必要ないかもしれませんが、ちょうど良さそうな径のパイプ が見つかりましたので、勉強にと作ってみました。



スリップリングとブラシです。
KUMA1号に付けたやつは銅管の部分を半分にカットして小型化してあります。
ブラシのところは、銅板を細工しブラシは電動工具のものを流用しました。

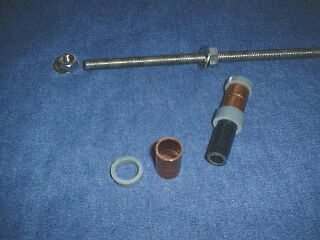

スリップリングをバラしたところ。
ボルトは8mm、パイプは塩ビパイプと黒いビニルパイプです。
銅のところは、銅管のカップリングです厚さは1mmあります。


ブラシホルダのところです。
銅板から切りだして、穴明け曲げ加工、ハンダ付けで作ります。

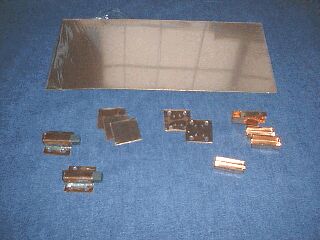

こんな材料を用意します。

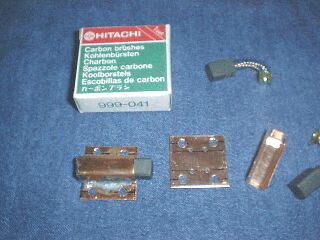

ブラシは電動工具のものを流用しました。(300円くらいです)

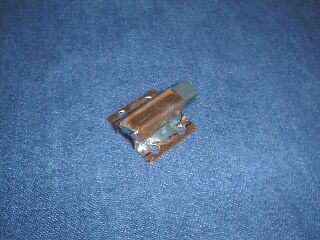

出来上がりです。
