冷却ファンのモータ特性
モータを改造しようにも、定格がわからないので測定してみました。
無負荷の条件で、だいたい電圧12V、電流が1A近辺、回転数は2700rpm といったところです。

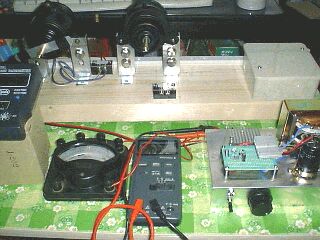

(測定風景)
超・適当に作った試験台と、これも寄せ集めの測定器・秋月通商から買ってきた 電源キット(@600円)の組み立て電源(トランスとケース別) 電源電圧7V〜12Vまで可変して、電流と回転数を計りました。
以下は測定結果です。
(TOYOTA)型番?きれいに掃除したら型番も一緒に消えちゃった。
電圧V(V)
電流I(A)
回転数N(rpm)
7
0.62
1470
8
0.64
1710
9
0.66
1950
10
0.69
2190
11
0.7
2430
12
0.71
2700
(MITUBA・M1412)
電圧V(V)
電流I(A)
回転数N(rpm)
7
0.88
1530
8
0.92
1800
9
0.96
2010
10
1.0
2250
11
1.05
2490
12
1.09
2760
