整流子モータ・改造計画
交流整流子機（AC commutator motor）で、巻線の組み替えを・・・・・・
このモータは、主に電動ドリル・掃除機・ミシンなどに使われてる高速型のモータ
ですが、この内部回路はというと、直流の直巻電動機と同じです。
交流・直流両用モータで万能電動機（unversal motor）とも言われております。
これを、単に機械的に回しても発電しないので、ちょっと細工をします。

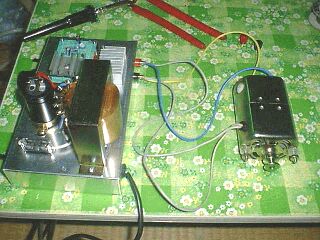

今回は、ミシン用のＡＣ１００Ｖモータだったものを改造してみました。
どこを改造したかというと、直巻モータの直列に接続されていた励磁巻線を独立させ、
電機子（ブラシ間）と合わせて別々の巻線として外部に引き出しました。
つまり、直巻機を複巻機に改造したということですね。
なんか、こうして見るとマブチモータのお化けといったところでしょうか？
で、結果はというと・・・
まず、１２Ｖのモータとして低速で回すことができました。
（電動機としての測定結果）
電源電圧Ｖ＝１２（Ｖ）
励磁巻線の電流Ｉｆ＝０．３６６（Ａ）
電機子の電流Ｉａ＝０．１１２（Ａ）
回転数Ｎ＝６９〜７２（ｒｐｍ）
案の定、励磁巻線の電流は電機子電流よりでかいです。
このまま発電機にしても、電機子の電流があまり期待できないので発電容量は、
期待できなそうです。
電機子の巻線は細いですから、せいぜい０．５（Ａ）あたりで、６（Ｗ）とれれば
上出来というとこか？、でも励磁回路の損出がでてプラマイ０に近いような気がし
ますね！

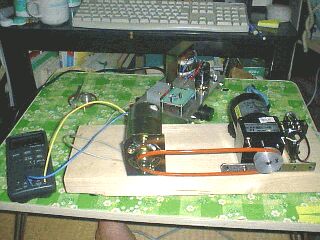

発電機の特性を測定してみました。結果は予想的中です。＾＾）；
（無負荷試験）
励磁電流Ｉｆ＝０．４３（Ａ）ａｔ１２（Ｖ）
回転数Ｎ＝２１０（ｒｐｍ）→発生起電力Ｖ＝２（Ｖ）
回転数Ｎ＝６３０（ｒｐｍ）→発生起電力Ｖ＝６（Ｖ）
※ 無負荷電圧
発生起電力は、みごとに回転数に比例してます。（あたりまえか？）
それと、励磁電流Ｉｆ＝０（Ａ）における残留起電力Ｖ＝０．５８（Ｖ）でした。
（負荷試験）

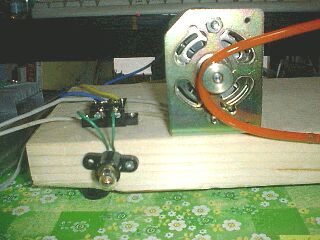

負荷に６．３（Ｖ）・０．１５（Ａ）の豆電球を点灯してみました。
励磁電流Ｉｆ＝０．４３（Ａ）ａｔ１２（Ｖ）
回転数Ｎ＝６３０（ｒｐｍ）→発生起電力Ｖ＝６（Ｖ）
発電機の内部抵抗が大きく、ランプは点灯しましたが、電圧は
６（Ｖ）→１．７（Ｖ）まで降下してしまいました。
励磁損失が＝０．４３×１２＝５．１６（Ｗ）で、発生した電力は・・・・
（まとめ）
この回路で電圧１２（Ｖ）を発生させるには、回転数は１２００〜１３００（ｒｐｍ）
が必要です。
発電機の内部抵抗は大きいため、負荷を取ると電圧は急激に降下してしまいます。
これは、巻線が１００（Ｖ）用のため細い線で巻数が多いためと想像されます。
どうも、１２（Ｖ）では実用の域には、ほど遠いようです。
