簡易型手動・巻線機
とうとう、こんなとこまでやって来てしまいました。
機械式のカウンタでも付けてやりたいとこですが、財政不足でやめときます。
人間カウンタです。作業中に巻数を忘れたらおしまいですね!(^^);

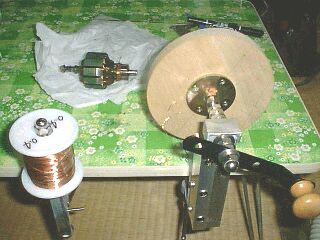

手動ハンドルが良いでしょう!
巻線のボビン受けもいっしょに作りました。

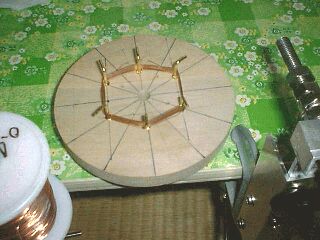

試し巻きしてみました。

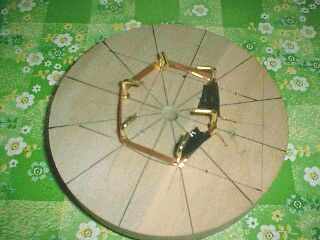

巻き取り部は、ボルトをゆるめると取り外せるようにしときました。
取り外すと端末処理がらくなのと、別の機種の場合は巻き取り部を
そっくり取替えれば良いです。

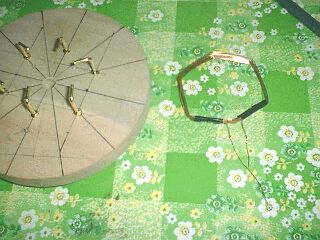

巻線を引っぺがそうとしてるところです。
バラバラにならないように端末はテープなどで、束ねて・・・
コイルの出来上がり。

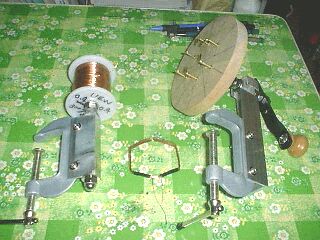

超格安部品で組み立ててあります。
(材料データ)
C型クランプ@285円・取手@98・バー@160・ハブ@100
・フーピン@4・木ねじ(取手用)@10・円盤(木)@250
その他:アルミ板各種・ボルトM8・ビスなど
半開放型の回転子には、先の巻線機が通用しないことが発覚 ! ^^);
対策型の ”ろくろ型の巻線機”を製作しました。
みなさんも、試しに作ってみてはいかがでしょうか?
