ＫＵＭＡ３

風車用発電機製作も、とうとう３号機？

試作３発目（ＫＭ３）は試作段階から発電電圧が期待できないというとんでもないものに！・・・・・（；；）
巻線をいっぱい巻きた～いて訳で、ベークライト円盤にネオジの円筒形磁極を埋め込んで（８極）、周辺にコイルを２倍配置しようと計画しましたが・・・・、今度は、磁気の結合が悪いようで、１０００（ｒｐｍ）近辺で、１コイル１８０巻の巻線にもかかわらず、発生電圧は０．２Ｖ／コイルというていたらく！
０．２×１６＝３．２Ｖ、巻線抵抗は０．３Ω／コイルなので１６個で４．８Ω という計算になります。

以下、製作風景などなどであります。

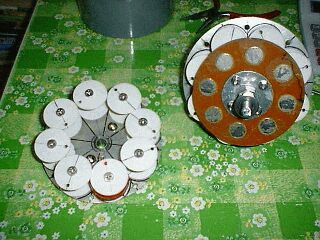

（ＫＭ３の概要）
はな丸３号じゃなかった。（＾＾）；

日下部さんに相談したベーク加工は、ハラハラ・ドキドキしながら、なんとかうまく加工できました。
コアは、ベークのパイプにネジを通して、白い円形の板はケーブル表示用のタグを頂いてきました。

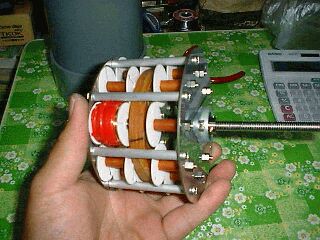

（巻線のためし巻き）
１コイル１８０巻の巻線が巻けました。
発生電圧は０．２Ｖ／コイルというていたらく！
１６個のコイルで、０．２×１６＝３．２Ｖ、巻線抵抗は０．３Ω／コイルなので１６個で４．８Ωです。
（全て巻いての話ですが・・・・・＾＾）；

前後の円盤がステンレス製なので、これを鉄に変えると１０％くらいの電圧アップが期待できるのではないかと思うのでありますが・・・・・・

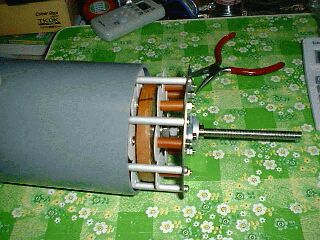

（ケーシング）
こ～やって、１００ｍｍの管に入る予定だったんですね！（笑）

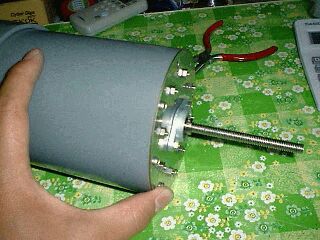

（ケーシングその２）
ありゃりゃ！入っちゃいました。

あそんでる場合じゃありませんね（＾＾）；
めげずに、ガンバリますデス。
