冷却ファンモータ改造・その１
冷却ファンモータを改造する前に疑問が・・・、いったいコイルをどれくらい巻けば良いのか？
とりあえず、適当な巻数のコイルを巻いて、起電力を計ることにしました。

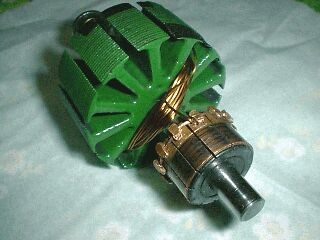

外した巻線がもったいないので、これを流用して適当に手巻きしてみました。
よく考えたら、スロットが半開放型で作成した巻線機がぜんぜん役にたってません。
（なんてこった！あの苦労はなんだったのだろう？）
こんどは、陶芸の”ろくろ”のように回るやつを作って、回転子をろくろの上に
置いてグリグリ回しながら巻いてやろうと思います。
発電機・無負荷での測定結果は・・・
巻線数Ｎ＝１９（巻）
回転数ｎ＝２１３０（ｒｐｍ）
起電力Ｖ＝０．７３（Ｖ）ただしＡＣ
発電機の起電力ｅ（V）は、ｅ＝ωＮφ
ω：電気角速度（ｒａｄ／ｓ）
Ｎ：巻数（巻）
φ：磁束（ＷＢ）
風車の回転数は、自作風車・友達の日下部さんから教えていただいた手法で
４００(ｒｐｍ)とします。
１２（Ｖ）発電するには巻数ｎ（巻）は、
ｎ＝（２１３０／４００）×（１２／０．７３）×１９＝１６６３(巻)
とても巻けそうにない巻数になってしまいました。
こりゃぁ、とっても無理だぁ！ということで電圧を６Ｖに下げることにします。
巻数は半分になりますので、８３１．５≒８３５（巻）
巻線は細くして、０．７→０．４(mm)とすることします。
元のモータの巻数は、１９×１１＝２０９（巻）、スロットの隙間から２倍
程度はＯＫ、そして約半分の太さとすることで、さらに２倍程度は巻けるはず
ということで、２０９×２×２＝８３６（巻）という”たぬきの皮算用”です。
