冷却ファン・軸の延長
数社の自動車用ラジエータ・冷却ファンを調査しましたが、軸の根元部分
は直径が7mm、先端部になっていて5mmでネジの長さは5〜7mm程度
でした。
これじゃあ、この先端になんにも付けられないということで、軸の延長方法
について、いろいろ検討してみました。
強度的には?疑問のところが多々あるかもしれませんが、とりあえず延長し
てみたいという時は、以下の方法をお試しください。
ただし、強度を保証するものではありませんので、あしからず。
(この辺は自己責任でということで・・・・・お願いします)
単純に延長でしたら、この5mm用の六角ボルトなどいかがでしょうか、
この先に5mmの長ネジをいれればOKですね。
問題は、このようなプーリを付けたい時です。
六角ボルトの角の長いところは9mmで、標準プーリの軸径が仕様では8mm
または12mmとなっていて、適合できるものがありません。
9mmが欲しい!
通常、プーリ軸径8mmのものを買ってきて、自分で穴を開けてね!
といわれるの
ですが、どうもボール盤などでは精度がでそうにないのと、作業時の騒音など
のことを考えると、どうも・・・・・
いろいろ問い合わせたり、考えた結果、この六角ボルトが黄銅製だったことか
ら、こいつを削ったほうが作業性が良いということが判りました。

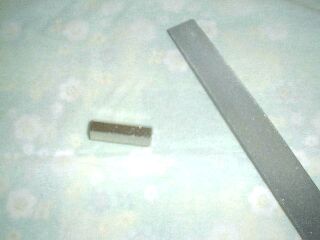

最初は、ヤスリで角を落として・・・・・
ドリルのチャックに付けようとしてるところです。

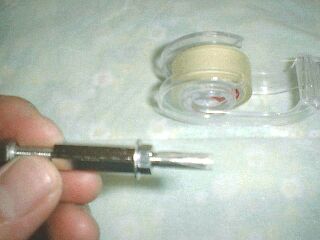

補助のネジ山をつぶさないように、テープを巻いて・・・

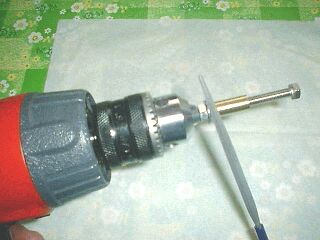

ドリルに付けたところです。

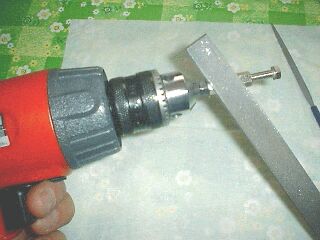

これを回しながら、ヤスリで削り出します。
、
だいぶ作業が進んだところです。
仕上げ用に目の細かいやつでヤスリがけしてます。

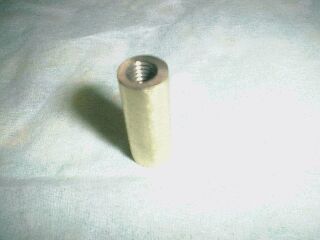

ほぼ、円形になりました。。

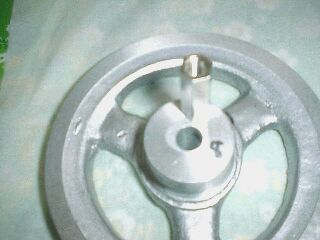

プーリの穴に入れたところです。
スーっと穴に入るので問題はなさそうです。

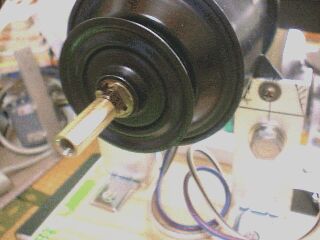

モータの軸に取付けたところです。
丸くしてしまったので、ネジの締め付けが難しいですが・・・・
このモータ、実は回転方向が決まっていてネジが締まる方向に回ります。
したがって、軸側から見て右回転です。

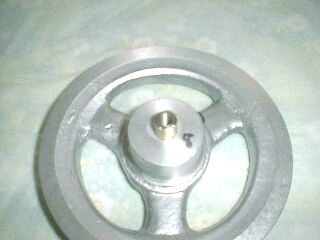

プーリを含めて、取付たところです。

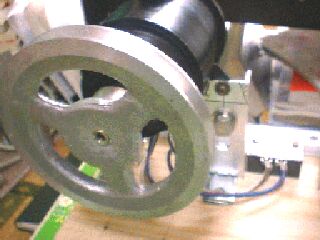

てことで、完成!
根元で折れてしまうか、どうかは保証の限りではありません。^^);
