ALCYONE LEGEND For IN TV

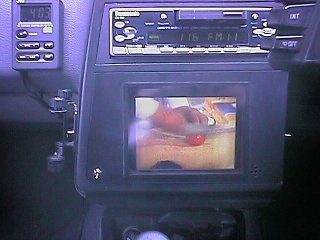

筆者所有の白ＶＸにテレビをビルトインしました。

パネル左下のトグルスイッチはパワーアンテナのスイッチですがＣＤを聞く度に
ラジオを入れる為にアンテナが上がるのがいやなのでアンテナリモート線の間
に割り込ませてあります。

　　そもそも初めにテレビを埋め込むつもりはなかったのですが作業中にたまたま液晶テ
　レビのモニターが純正ステレオを外した所にはまる所からスタートしました。

　　巷ではやりのナビゲーションを付けられると思い買ってきてすぐに作業を開始しましたが
　　初めにＣＤチェンジャーを付けるに当たり本当は純正ステレオを脱着しなくても音声用の
　　ＦＭモジュレータに繋ぐアンテナ線がアルシオーネの場合、センターコンソールの助手
　席の足下まで来ているのでステレオを外さなくてもよかったのですがたまたまついでの
　作業があったので外しました。

　　ステレオを外した空間にモニターを入れてみるとピッタシカンカンで入ってしまい、これは
少し加工すればメーカー純正みたいになると思い決起しました。

　　目指すは二代目ソアラのマルチビジョン風に少し奥に入った感じのTVにしようとしました。

GPS、カメラ、ＰＣとの融合でエンジンデータ等をリアルタイムでモニターしながら快適に
ドライブをというコンセプトの第一段です。

インパネのＬ字型になったパネルの面より奥に入れるにはインパネ奥に空調のダク
　トがあり、これはセンターの吹き出し口と両サイドに分配するダクトでこれを外すか、
適当なパイプで製作するかの選択を迫られ、もちろん現状をクリアする為にダクトを
撤去して後日にダクトを作ればいいやと思い撤去して穴を塞ぎました。

元々、AXの吹き出し口はセンター部からは大量に吹き出して、左右のルーバーか
らはあまり出てこないので気にしない気にしない！

液晶カラーテレビの取り付けに当たり、ノーマルデッキの取り付け部を使用するつも
りで作業に入ったのですが奥行きと内部の高さの加減で使用する事が出来なかっ
たので、インパネ内部のステレオ取り付け部をガリガリとカットしました。

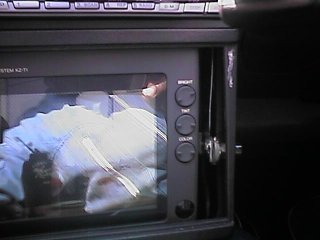

まず、こんな感じではめた状態でモニターをバイザーパネルとステーで適当に固定
しました。
　この状態でフェイス面より３センチ程、奥に入っています。

　ダクトの方は４年程経過した現在でも結局製作していませんがセンターからのエアだ
けで十分用が足りていて、むしろ大量に吹き出るので分散させて吹き出すより炎天
下では強力に感じますね。

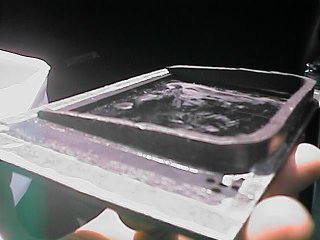

近所のホームセンターで加工しやすいプラスチックのパネルを購入してインパネの変
な台形にカットして裏に家庭用の隙間を埋めるのに使うスポンジテープをグルリと張り
付けました。

　これはモニターをセットした奥行きの分の隙間が運転席等の斜め上方から見下ろした
時に隙間が丸見えで見栄えが悪いのでそれをカバーする為のものです。

化粧パネルを取り付けた所です。

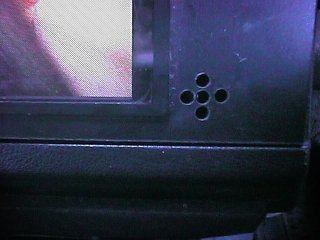

　５個の丸い穴はリモコン用のセンサー部の為です。

　本当は小さい穴が１個でもよかったのですがデザインのつもりでこういう穴を開けました。

　モニター部の所に見える黒い枠は液晶テレビ用の防眩用のパネルをオートバックスで購
入して化粧パネル上から更に貼り付けていますがこれはパネルの開口部が目立たない
ようにと、　このパネル自体に薄いスモークの色が付いているので高級感が増しました。

テレビの音声用と音源として純正の所にカセットデッキがあったのですがモニターの為に
行き場を失い本来、エアコン、フォグランプ類のスイッチのあった場所へ１DINのデッキを取
り付けました。

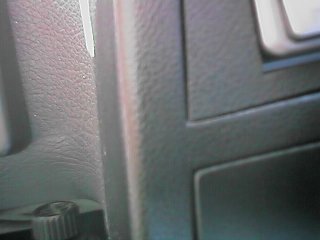

デッキに合わせてデコレーションパネルを製作、これはインパネの表面の梨地に合わせて
似たような材質のものを使用しましたが画像から何となく判別できますでしょうか？

ちなみにテレビの所はつるっとした表面のプラパネルです。

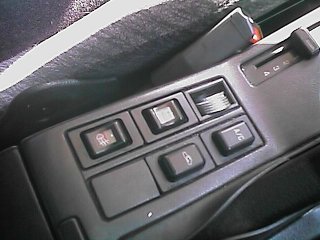

後期タイプとなるＶＸはインパネ前面にエアコンのスイッチ等があるので
すがカセットデッキ設置の為に前期物と同じ場所に配線を延長して移動
させています。

現在はパナソニックの７インチワイドモニターが押し込まれていて、より
サイバーな雰囲気になっております。

近日、公開予定？.

Presented by　 ドクター
