ヤエス　FT-290

144MHzのオールモードハンディ機として登場し、50MHz機のFT-690・430MHz機のFT-790Rとともにベストセラーになりました。
単二電池8本(1.5V X 8 = 12V)でも、ニッカド電池8本(1.2V X 8 = 9.6V)でも一般的な外部電源(13.8V)でも動作可能です。電圧低下に伴って出力電力が落ちるのは止むを得ませんが、低電圧動作を保証しているのはありがたいことです。
バッテリを充電しないままでモービル機を長時間使用すると、電圧低下に伴ってSSBの音声が不安定になる（チャピる）ことがあります。この点は安心です。

なお、本機には外付けの10WリニアアンプFL-2010が別売りされました。

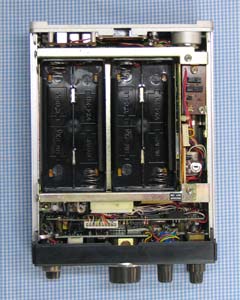

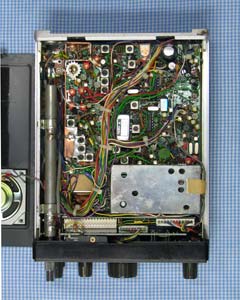

上面図	下面図

裏面にノイズブランカとパワー切り替えスイッチ(2.5W/0.5W）がありますが、これはいただけません。
ノイズブランカをONにすると、混変調に非常に弱くなります。必要時のみONするようにフロントパネルに出すべきものでしょう。
パワーも同様ですが、個人的には0.5Wに下げることはほとんど無いので我慢出来る範囲です。

高周波増幅からミキサー・ノイズブランカまではオールモード共通で、以降SSB/CWはフィルタ通過後に中間周波増幅・MC1496Pで検波し、FMはミキサー・455KHzの中間増幅・検波をMC3357Pで行っています。

CWモードにして高周波増幅から中間増幅回路までを調整しました。ノイズブランカゲート3SK73Yの入出力のコイルT1006、T1014の調整でSメータが大きく振れるようになりました。
最終的にS1だった信号はS9まで改善されました。S1つで約1dBと非常に軽く、この後にメータ調整をしても変化ありません。

メータが小さく、目盛りの数字も1・5・9しかありません。信号の大小を判断する目安程度のものでしょう。
なお、下のデータはFMで取ったデータです。
受信感度は以下の通りでした。
　　　　SSB/CW：　0.5uV入力　S/N 21dB
　　　　FM：　1uV入力　S/N 33dB

調整前	調整後	S特性(F=145.0MHz)

さて、調整中に気づいたのが、FM時のSメータの振れです。入力信号が数KHzずれただけで振れが非常に小さくなります。変だな？と回路を見たら、Sメータ回路はSSB/CWのAGC信号、つまり帯域約3KHzのSSBフィルタを通過した信号を検出しているのです。FM回路から信号を拾っていませんから、周波数がずれている信号は問題なく受信できてもメータは振れないのです。

調整前、FMで約3Wの出力が得られていました。パワー制御を解除すると約4W出ます。調整してもこれ以上変化ありませんでした。
10Wリニアを押せればよいので、出力2.5Wにセットしました。全バンドでフラットです。

フィルタの特性ばらつきを考慮し、調整する方法と思います。当初は発振周波数をカウンタで直接読んで調整しましたが、上記手順で再調整しました。約150Hz程度のズレがありました。

スプリアス特性も、第二高調波は-62dBで問題ありません。
近接スプリアスも144MHzを生成する平衡ミキサーを調整し、ノイズレベルに追い込みました。
　X：100MHz/div、　Y：10dB/div、　F=145.00MHz

キャリアサプレッションは今一歩で、最悪値で-50dBです。MC1496Pのバランス調整ボリュームだけですが、クリチカルに変化します。途中で妥協しました。

改造された跡がありました。マイクコネクタのそばのDIPスイッチです。（右写真）
周波数拡大のためのプリセット設定で、PLLの分周比を大きくし146MHz以上が受信出来るようになっていました。ディップスイッチの設定でアマチュアバンドの範囲に戻りますが、私にとっては全く不要なものなので、撤去しました。

フロントパネルの照明は、メータ付近にランプが1個あるだけです。周波数表示には照度が不足していますが、電池で動作させるリグですから、消費電流を減らすには妥協せねばなりません。
なお、ランプは後ろにスイッチがあり、必要に応じて点灯・消灯します。
