2009.6.7作成
2010.10.5追記

極東電子　FM144-10L

☆周波数・モード非公開
☆定格出力非公開
☆最大周波数偏移非公開
☆送信周波数構成非公開
☆受信周波数構成非公開
☆マイクインピーダンス非公開
☆受信方式非公開
☆受信感度非公開
☆通過帯域幅非公開
☆電源非公開
☆消費電力非公開
☆寸法・重量非公開
☆発売年・定価非公開

リグの説明

極東電子の144MHzFMトランシーバです。当時は全く知らない（私自身は）メーカーでしたが、V/UHFトランシーバを多数送り出しました。144MHzがブームとなった初期の製品です。

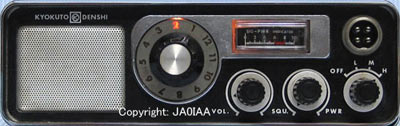

前面左にスピーカがあるのは、非常に珍しいと思います。電源スイッチはパワー切り替えを兼ねたロータリースイッチです。
マイクコネクタは右にありますが、上にあるのは初めてです。右ハンドルで左のグローブボックスに固定すれば上のほうが自然・・・という発想でしょうか。実用には？ですね。
フロントカバーはダイキャストで立派ですが、上下のカバーは厚み1.2mmのアルミにレザー調のフィルムを貼ったようなもので、強度はありません。
受信回路・送信回路のプリント基板が1枚ずつ、シールドされた電力増幅部に分かれます。送受信切り替えはリレーですが、カバーなしで大きなものが実装されていました。送信すると、ガチャ！という音がして切り替わります。マイクはトリオ（ケンウッド）の4Pと互換性があります。

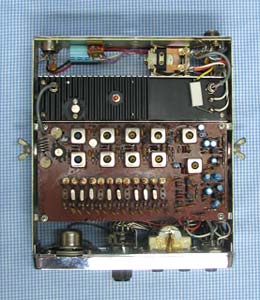

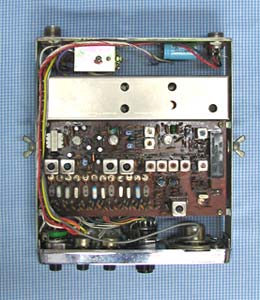

上面図 下面図

発振部

受信が全く出来ませんでした。ノイズは聞こえますが、SGで信号を+110dBuまで入力してもサッパリ聞こえてきません。
オシロで見ると、第二局発の11.155MHzが発振していません。水晶を探し、ジャンクの基板から10.245MHzを抜き取って交換したら発振し強い信号は受信可能になりました。
実装されていた水晶は144.40、48、60、80の4チャンネルだけです。現在のバンドプランでは実用になりません。
手持ちの他社の水晶を入れてみました。トリオのリグと互換性ががあるらしく、TR-7200シリーズの水晶が使えます。しかし、現在のバンドプランに合ったストックが少ししかありません。
今回は、実験のためプラン外の数チャンネルを追加しています。

受信部

第二局発は解決したのですが、コイルを調整しても70dBu入力でメータがフルスケールの半分くらいです。スケルチも効かず、無信号時のノイズ音も少なめでした。
まず低周波増幅周辺に多い電解コンデンサ9個を交換、さらに中間周波増幅・ディスクリ出力の変色したマイラーコンデンサを交換しました。若干ノイズ音は改善されましたが、いま一歩です。中間周波増幅（10.7MHzと455KHz）・局発のトランジスタが劣化の多い2SC710だったので、2SC829に交換しました。ところが芳しくありません。
ハンダの劣化をチェック、再ハンダしても症状は改善しません。
高周波増幅のコイル4個が、いずれもコアが抜けかかった状態で固定されていました。パラフィンで固定されていたので、製品出荷時からの問題でしょう。
コイルのシールドケースを外し同調コンデンサの容量を少し減らしたら、コアを抜かない最適ポイントが見つかりましたが、劇的な改善にはなりません。
RFプローブでチェック、高周波増幅は増幅しているようですが、念のためデバイスの2SK33 2個を2SK192に交換しても同じです。
ついに徹底的に部品を交換！と、ミキサの2SC738を2SC535に、高周波から中間周波増幅までのパスコン（セラミック）・コイル間の結合コンデンサを全て交換・・・と、過去最大？のメンテナンスをしましたが、1uV入力でS/Nが14dBと、どうもいけません。
メータの振れも50dBu入力でメータが半分まで動く程度です。もちろんメータを振らせるダイオードも交換すみです。
残る半導体デバイスは、中間周波増幅・検波のIC M5113（三菱）だけになりました。感度不足はこれが原因？・・・・・・とはいうものの、廃品種になってから久しく、デバイスは当然のことデータすら入手出来ません。
回路図をパターンを見て書くのも億劫なので（Hi）、ここで一旦ストップし回路図をゆっくり探します。何かヒントがあるかもしれません。極東電子の水晶式リグの回路図は、FM144-05CとFM144-10SAを持っていますが、いずれもデバイスが異なっています

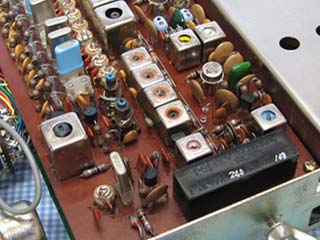

455KHzのフィルタは東光製ですが、何と!メカフィルです。（写真の黒いプラスチックパッケージ）
この劣化も心配したのですが、フィルタをパスさせても変化ありませんでした。

送信部

送信は初期状態で約7Wでした。ファイナル・ドライバ・発振逓倍段のトリマを回し、10Wの出力を得ました。
ただし、ファイナル部のトリマ3個が非常に固く、簡単には回りませんでした。送信せずにマイナスドライバで慎重に回し、動きを良くしてから調整に入りました。
スプリアス特性は良くありません。2倍高調波が-46dBしかありません。調整だけではダメなようです。
　　X：100MHz/div、　Y：10dB/div、　F=145.00MHz
逓倍回路と電力増幅部の同調回路・フィルタを形成するコンデンサ類の劣化も疑わねばなりません。　受信回路の問題もあるので、後日検討することにします。古いリグは、電波が出るから即使える・・・・と考えてはいけない一例です。

その他

古いリグゆえ、一筋縄ではいきません。回路図が無くてもプロは短時間で直すのでしょうが、まだ腕はプロ未満なので（Hi）、少し冷却期間を置くことにします。
しばらくすれば、ふとアイデアが湧いてくるものです。
