日本マランツ　C1100

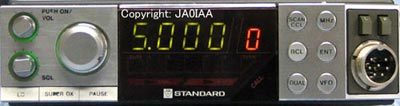

スタンダードの小型モービル機です。中央のLED表示部とシルバーパネルのデザインは洗練されています。同一シリーズのC4100（430MHz機）と並べると、格好が良くFBです。
しかし、裏側にあるべきヒートシンクが小さく、フィンがありません。運用すると結構発熱するので、長時間の運用は心配です。

「耳が良い」ということが、このリグの特徴でしょう。SUPER DXというスイッチがあり、ONにすると感度が上昇するというものです。実は通常（ノーマル）時にアンテナ入力に3dBのアッテネータが入りSUPER DXではオフになるだけで、アンプ追加ではありません。
また、SUPER DXではAF増幅の途中にバンドパスフィルタが追加されます。AF出力の高音ノイズをカットし、S/Nの向上を図っています。無変調の弱い信号ではノイズレベルが下がることがわかります。

上面図	下面図

入手時に「音が出ません」とのこと、外部スピーカーでは大丈夫なので中のスピーカーを交換しました。
メーカー（現在はバーテックススタンダード）へ注文したところ、在庫が無いとか。ありきたりの部品ですが、直径50mmのものがこちらでは入手出来ません。ジャンクで一部分解されたC1100を入手（送料込みで1.8Kくらい）、さて交換・・・・ところが基板へつなぐコネクタの形状が違ってしました。マイナーチェンジされたようで、スピーカーの接続ケーブルもハンダ付けで交換しました。

次に第一局発のチェック、PLL出力は200Hz程度のズレで、水晶発振のトリマを調整してOKでした。

受信回路のコア類を調整しました。中心周波数の145.00MHzの信号をSGで入力し、信号のバーグラフ表示を最大にしました。高周波増幅3SK129の出力は3段のバンドパスフィルタで、バリキャップで同調周波数を可変しています。PLLのVCOへの印加電圧を利用して同調しており、2MHzの範囲でフラットです。
調整でおおむねS4つのアップ、SUPER DXでさらに2つのアップです。

調整前	調整後	S特性(f=145.0MHz) 調整前・調整後1：ノーマル 調整後2：SUPER DX

調整後の感度は以下の通りで、初期規格を満足しました。
　　0.5uV入力　S/N29dB（ノーマル）　　S/N32dB（SUPER DX）

出力が出なくなる現象が頻発しました。電源の電流メータは3A以上を表示し、パワー表示のLEDは全て点灯しています。

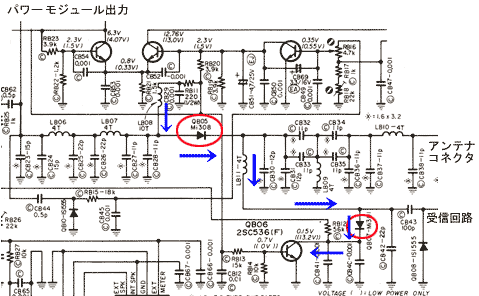

このリグは、アンテナを接続しないと同様の現象が出ます。パワーモジュール出力後にパワー検出をし、ローパスフィルタを通してからダイオードスイッチ・バンドパスフィルタを経てアンテナへ出力されます。ダイオードスイッチ以降が怪しそうです。

簡易高周波プローブを当てて出力をチェックしたところ、ダイオードQB05（MI308）のカソード側で出力が出ていません。試しにダイオードを短絡すると、アンテナ出力から10W出てきました。これか!と、ダイオードを交換しましたが、変化ありません。回路図をじっくりとチェック、ダイオードQB07を交換したところ正常に動作するようになりました。

ところでケミコンが表面側で交換されていました。メーカー以外で修理されたのでしょうか、手間をかけずに修理したい・・・・考えることは同じですね。

『コンパクト』とは、裏返せば集積度が高いということです。分解修理には大変苦労するリグで、メーカーのサービス・修理を自前で行う販売店は（他社製品と比べて）苦労したと思います。
狭いスペースに無理やり部品を詰め込んだ感があり、信頼性・耐久性にも疑問を感じます。長時間の運用は要注意です。
スタンダードの製品はサービスマニュアルが入手しづらいのが難点です。チップ部品では回路が読めません。

その後、左下のパワー切り替えスイッチ（LO）が外れる不具合が見つかりました。これもジャンクのC1100と交換しました。
ジャンクのC1100は、この後430MHz機のC4100の修理で部品を取ったため完全にバラバラになりました。他社製品を含めて共通部品が多いので、まだ部品活用に一役立ってくれそうです。
