ローカル局経由で入手しました。
50オームのダミーロードを内蔵した終端電力計で、正面から向かって左側にM型入力コネクタがあります。
パワーは5W、20W、150Wの3段切替ですが、メータを振らせないOFFというスイッチもあります。
オークションの無断リンクがあるので、仕様は非公開です。
2004.6.20作成
2007.10.18修正
2008.11.15修正・追記
2010.10.5追記
2015.4.14修正
2007.10.18修正
2008.11.15修正・追記
2010.10.5追記
2015.4.14修正
KURANISHI RW-120D
☆周波数 | 非公開 |
☆測定レンジ | 非公開 |
☆入力インピーダンス | 非公開 |
☆指示誤差 | 非公開 |
☆挿入損失 | 非公開 |
☆寸法・重量 | 非公開 |
☆発売年・定価 | 非公開 |
リグの説明
(2008.11.15追記)

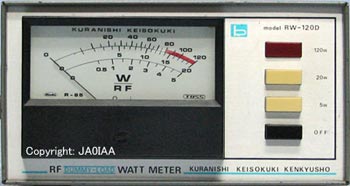

フロントパネルと内部の写真を追加しました。無誘導抵抗100オームが2本並列接続されています。
RW-151Dと同じものです。

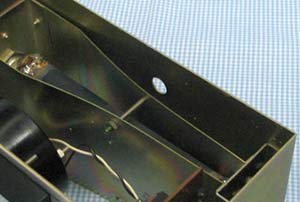

抵抗を挟むように、周波数特性の補正板があります。背面に穴が開いており、上部カバーを閉じてからドライバで調整か出来るようになっています。
較正
入力電力を3段階に分け、各レンジの表示値を比較しました。
各レンジ毎の電力とメータの表示値の関係は以下の通りです。5Wmax・20Wmax・120Wmaxは、それぞれ5Wレンジ・20Wレンジ・120Wレンジの測定値です。
点線は入力と表示値が一致する理想特性で、離れるほど誤差が大きいことを示します。
各レンジ毎の電力とメータの表示値の関係は以下の通りです。5Wmax・20Wmax・120Wmaxは、それぞれ5Wレンジ・20Wレンジ・120Wレンジの測定値です。
点線は入力と表示値が一致する理想特性で、離れるほど誤差が大きいことを示します。
較正前:
0-5Wでは、5Wレンジで15%、20Wレンジで20%測定値が小さくなります。
5-20Wでも10%以上、5-100Wでも15%程度の誤差が出ます。
較正後:
各ボリュームを調整し、誤差を補正しました。
0-5Wでは、5Wレンジで15%、20Wレンジで20%測定値が小さくなります。
5-20Wでも10%以上、5-100Wでも15%程度の誤差が出ます。
較正後:
各ボリュームを調整し、誤差を補正しました。
入力 | 較正前 | 較正後 |
0-5W | ||
0-20W | ||
0-120W |
その他
裏面にサビが出ていたので、きれいにしました。
液体の金属研磨剤を布につけてこすると、右写真の左半分のようになります。コンパウンドで表面のサビや汚れを削るのですが、同時にメッキも削ります。このままでは再びさびる可能性があります。
サビ止めの透明色スプレーを2回塗り、さらに透明色のアクリルスプレーを塗りました。
液体の金属研磨剤を布につけてこすると、右写真の左半分のようになります。コンパウンドで表面のサビや汚れを削るのですが、同時にメッキも削ります。このままでは再びさびる可能性があります。
サビ止めの透明色スプレーを2回塗り、さらに透明色のアクリルスプレーを塗りました。
