ASAHI　ME-IIB

　旭製鋼のパワー/SWR計ME-IIBです。1970年前後に販売された製品でしょう。

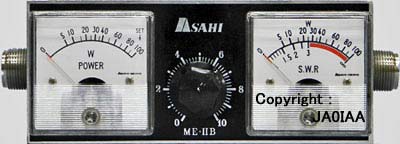

　外観は右写真に示しますが、左メータでパワーを、右メータでSWRを表示します。144MHzまで使用可能で、入出力インピーダンスは50オームのようです。

　リグ−アンテナ間に本機を入れ、同軸線路からパワーの一部を検出してパワー・SWRを測定します。
　この方式は周波数によって検出出力が大きく変わります。同じパワーであってもローバンドはメータがあまり振れませんが、VHFでは簡単にメータが振り切れます。
　従って、パワーは付属する各周波数毎の校正表をもとにメータ調整のボリュームを設定してから読み取る必要があります。。
　入手時から校正表がありませんが、今さら手持ちのパワー計と比較して校正表を作っても無意味と考えたので、簡易SWR計として利用することにしました。

　外部に見えるメータ2個・感度調整ボリュームには、同軸線路の検出回路が接続されています。

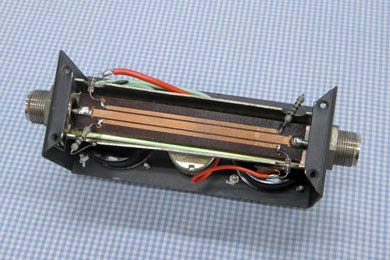

　検出部は、プリント基板にダイオード（1N60）と抵抗が各2個ハンダ付けされているだけで、調整すべきパーツがありません。
　また、ダイオード等のパーツは全て空中配線です。

　某誌に掲載されていた自作事例（定数も同一でした）でも、調整箇所はありません。ところがよく見ると、検出部を囲むコの字型の鉄板が曲がっています（下写真参照）。
　ここが周波数補正のポイントなのでしょうか。板厚が1.2mmあり、ペンチで簡単に変形出来るレベルではありません。
　回路は左右対称なので、理屈上は曲げ形状も対称になるべきですが、かなり異なっていました。

　ついでに、送信出力とダミーロードを入れ替えてみましたが、反射波の振れはほとんど同じでした。
　鉄板の曲がりは影響なさそうで、考えすぎかもしれませんHi。

　当時の価格が4000円台半ばだそうです。アンテナを調整する際、「SWRは最低になれば十分」と考えており、精度を云々することはありませんでした。
　現在でも絶対値をシビアに求めなければ、実用になります。移動運用の備品の一つとして、バッグの片隅に入れましょうか。
