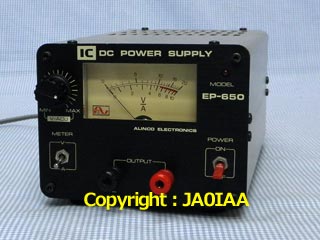

アルインコ　EP-650

アルインコの電源です。これもいただいた製品で、説明書が無く詳細スペックは不明です。

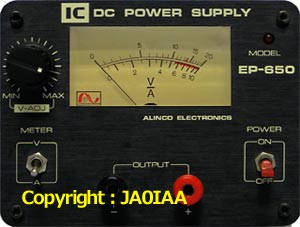

出力電圧・電流をメータで読み取ることが出来ます。電圧はフロントパネルのボリュームで可変可能ですが、メータの表示（レッドゾーン）から最大電圧は15V、最大電流は5.5Aと推定しました。
電源をONすると、無負荷で8.8-15Vまで可変出来ました。ハンディ機の電源で9Vの電圧を印加する時に便利です。

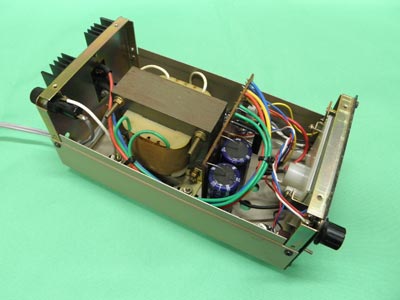

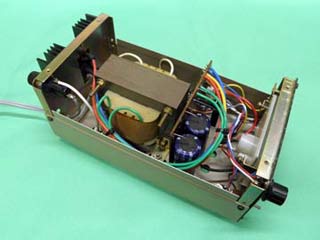

40年以上前からポピュラーなレギュレータIC 723(DIP16P）を用いた安定化回路です。制御出力を2SD880と2N3055のダーリントン接続で電流増幅しています。

まず整流後の平滑コンデンサ2本（4700uF）の耐圧が25Vでした。ブリッジ整流後の出力電圧は27Vあり、部品の製品規格を超えた電圧を印加しています。
1990年以前の製品と思われますが、数社の電源で見られる不具合です。当時は35V以上のコンデンサが高価だったからでしょうか、記憶がはっきりしません。
ブリッジ出力電圧の最大値にAC電圧の変動（最大10%）を考慮すると、最大30Vの電圧が常時加わるとみるべきです。35V以上の耐圧が無いと、コンデンサの寿命が縮まります。

メータは出力電圧・電流を表示し、スイッチで切り替えます。電圧モニタは当然必要ですが、電流も異常をモニタする意味では確認したいところで、特に回路実験では必須です。

シンプルな回路の動作品ですが、いくつか不具合がありました。設計上、あるいは生産技術上の問題と考えます。

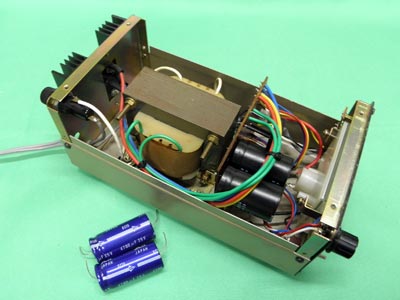

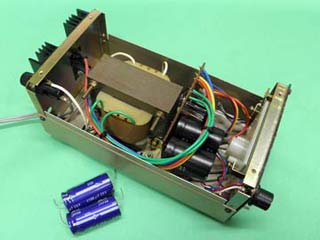

まず前記の耐圧25Vのコンデンサは、チューブラ形が実装されていましたが、今は品薄で高価です。手持ちの50V耐圧のブロックコンデンサを取りつけました。
内部スペース・基板スペースに余裕があったので、基板に4か所穴を開け、グリーンレジストを剥がしてハンダ付けするだけで改善出来ました。手持ちの中から、同一容量でも大きいコンデンサを先に消費しましたHi。

さらに無負荷時で電源を切ると、数十秒経過しないと電圧が数Vまで低下しません。他のアルインコ製電源でもあった現象ですが、出力端にブリーダ抵抗を追加し、コンデンサに残ったチャージを早く放電させます。

最後は製造上（修理上）の問題??ですが、裏面のヒートシンクに取り付けられた2N3055のコレクタのラグがシャーシに非常に接近しており、絶縁チューブがかぶっているものの、間隙が1mm程度しかありません。おまけにボンドを塗って絶縁代わりにしたような跡があります。（左下写真）
ホコリや湿気でリークすると、故障しかねません。コレクタに接続するラグの位置を180度反転させ、マージンを稼ぎました。（右下写真）
本来はケース穴をもっと大きくしてマージンを増やすべきですが、ヤスリがけが面倒で手を抜きましたHi。

負荷を加え、電圧変動とリップルを評価しました。一般のトランシーバ動作を考慮し、出力13.8Vの場合の結果を以下に示します。

出力電流が増加すると出力電圧が低下しますが、4.5Aまでは概ね1Aあたり0.04Vの割合で低下します。5.5Aくらいまでは出力電圧は影響なしと判断します。
しかしリップルは5A流すと増え始めます。電流とリップルの関係を下写真に示しますが、5.5A流すとリップルが13mVとさらに増大します。トランスの容量不足もありますが、整流ブリッジ（S5VB）の電圧降下が大きく、整流後の電圧が最悪16Vまで落ちるからです。
以上の結果から、AC電圧の変動を考慮し5Aがぎりぎりと考えます。
ブリッジも発熱しており、無理すべきではありません。

　リップルの特性　　Vout=13.8V　　X：5ms/div、Y：10mV/div

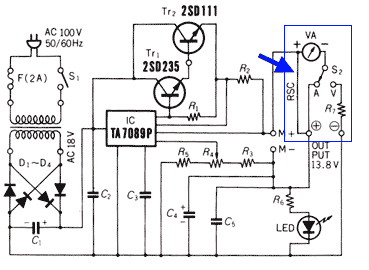

手持ちの資料*で、アルインコの電源EP-55Mの回路図が出てきました。
　*「パワーサプライ設計と製作」　CQ出版社　1980年発行

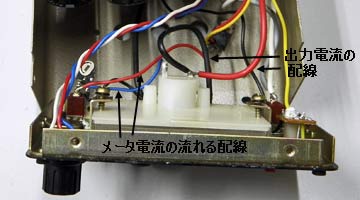

図のように、出力電流の大半をRSCと書かれた配線に流し、一部を電流計で検出しており、本回路と同じ方式です。アルインコ設計標準だったのでしょうか。
電流表示が目安程度であれば、コストダウンでこれもありかな・・・・と考えますが、目盛を振ってあるので、調整可能な他の方法が望ましかったでしょう。

また、リグの標準電圧である13.8Vの設定が楽なように、センタークリックのボリュームが欲しいところです。但し、電圧の可変範囲が狭くなります。
ジャンクボックスに眠っているかも？ですが、シャック整理をせねばならず大変ですHi。
