アイコム　IC-320

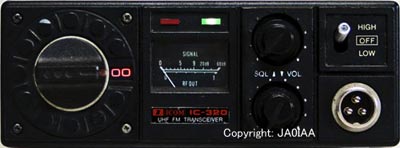

水晶発振による23チャンネルトランシーバで、同時期に発売されていたIC-220と同一デザインです。
送信は18MHz台の発振を24逓倍、受信は23MHz台の発振を18逓倍しています。

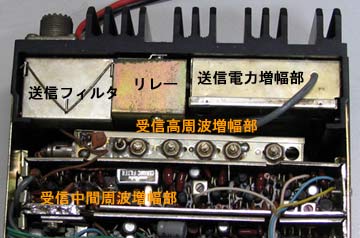

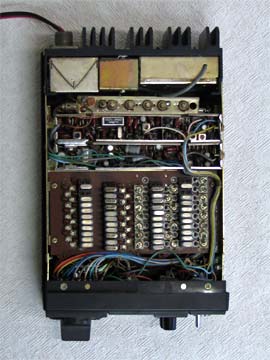

内部はIC-220とはかなり異なります。IC-220は水晶を下面に取り付けますが、IC-320は上面です。受信回路は430MHzではキャビティ構造らしく、金属のユニットに入っています。上面と側面から調整可能です。

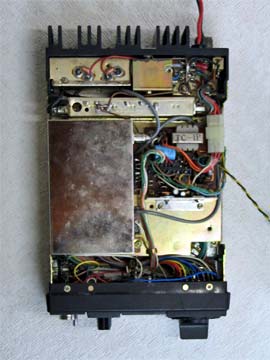

下面の大きな金属面は発振・送信ドライブ回路のシールドケースのカバーです。汚れていますが、後でアルコール洗浄しましたので、現在はきれいですHi。

SGで信号を入力して受信状態をざっと確認すると、周波数がズレているような感じがします。古いリグですので、全て調整することから開始しました。

第一発振の周波数（23MHz台の水晶発振を18逓倍）をカウンタで確認しました。421-423MHzなのですが、ズレは2KHz以下が15個、2-3KHzが4個、5-6KHzが1個、10KHz以上が1個でした。特に2個だけ大きくズレていたようです。全てトリマで調整し、10KHzのズレがある水晶は補正しきれず2.5KHz高めになります。劣化しているようですが、これで妥協します。他は全て100Hz以下になりました。

高周波増幅のトリマをいつもの手法で調整します。下限432.24MHz、上限433.98MHzで調整を繰り返し、均一化を図りました。10.69MHz・455KHzの中間周波増幅のコイルも感度アップに効果がありました。
この後、後述する送信スプリアスフィルタを調整したところ、見違えるほど感度が上昇しました。
受信感度は20dB NQで-6dBと良好です。 (F=433.00MHz)

本機も、受信のナロー化で455KHzのセラミックフィルタを交換（CFM455C→CFM455E）しました。

上記の調整後、スピーカ出力のハム音に気づきました。スケルチをかけて無音の状態でも聞こえます。AF出力ボリュームを回しても変化ありません。
最終低周波増幅に問題ありと調べたところ、増幅IC uPC2002Hの電源13Vに200mV程度のリップルがありました。DC電源からスイッチ・LCフィルタを通るので、電解コンデンサC95（470uF）の容量抜けと考え、手持ちの220uFと交換して暫定解決しました。
容量・形状とも同等品の手持ちが無かったのと、高耐圧品が必要と判断しました（元々のコンデンサは16V耐圧）ので、入手後に再度交換する予定です。

調整前	調整後	S特性

送信パワーは最大11.0W・最低9.0Wで、高い周波数になるほど低下傾向です。わずか1.6MHzで2Wも変化するのは調整が必要なはずです。

433.0MHzで出力最大になるように送信ドライブと終段部のトリマ6個を調整したところ、高い周波数でパワーが出るようになりました。最後に「送信スプリアスフィルタ」と称するバンドパスフィルタ（2段）を調整し、右図のように12W近いパワーが出るようになりました。
尚、このスプリアスフィルタはアンテナと送受切り替えリレーの間に入っており、受信にも影響します。

周波数は、受信同様に最大5KHz程度ズレていたので、カウンタで確認し調整しました。
変調は他のリグでモニターしながらマイクゲインとデビエーション調整を行いました。

当時は高価なリグですが、新製品の初期状態は3チャンネルしか実装されていませんでした（431.88、432.00、432.24MHz）。
これに18チャンネルを追加してあるわけですから、実質的には+40,000円くらいかかるようです。
オークションで入手したのですが、送料別で1,000円でした。マイク・DCコード付です。今となっては使い物にならない、と皆思っているからでしょうか。他に入札が無かったのが幸いでした。
