JARL企画　TVIフィルタ（トヨムラ）

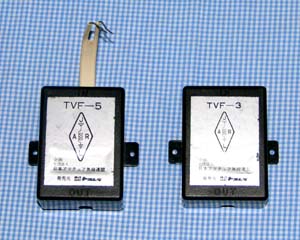

JARLが企画し、当時秋葉原のの有力販売店だったトヨムラが販売したTVIフィルタTVF-5、TVF-3です。昭和45年から50年頃の商品だったと思います。

TVF-5は、VHFチャンネル1〜3chで発生するTVIの対策として90MHzがカットオフ周波数となるハイパスフィルタです。

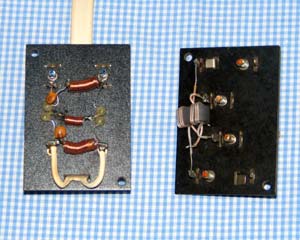

リボンフィーダに対応した入出力300オームのタイプで、下写真の右側のようにLCで構成されています。入出力75オームの製品もありました。多分TVF-2だったと思います。

TVF-3は、同軸ケーブルに発生するコモンモードの電波ノイズを排除するための入出力75オームのコモンフィルタで、ハイパス特性はありません。TV入力やアンテナの300-75オーム変換に用いられているメガネコアにバイファイラ巻きした巻線比1:1の高周波トランスがあり、入出力が完全絶縁されています。
1970年ころから、TVIの原因は高調波よりもTVの同軸ケーブルに電波が乗ることが原因、と言われ始めました。対策のはしりの製品です。
