2015.5.1作成

トリオ5S-H・並四コイル

5球スーパーに用いるコイル（製品型番：5S-H）と並4コイルです。当時の資料が手元に無く、以前のページでは誤りがあったので訂正しました。コイルを多数集めている方がいるんですね、サーチエンジンで調べ、その内容の凄さに驚きました。

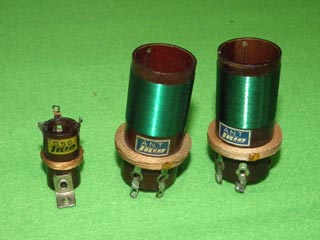

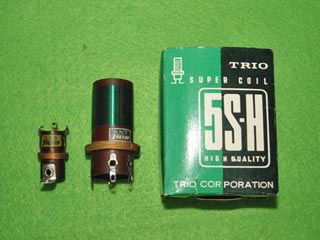

5S-Hはスーパーヘテロダイン方式のBC帯のラジオ用です。アンテナコイルと発振コイル2個で1組です。使用済みですが、アンテナコイルのみもう1個ありました。
アンテナから混合回路で535-1605kcを455kcに変換し、IFTはさんで中間周波増幅を行い、その後検波・低周波増幅します。電源の整流も含めて5本の真空管を使うので、5球スーパーになるわけです。

並4コイルは、アンテナ入力の信号をいきなり増幅・検波し、得られた出力を低周波増幅するストレート方式です。スーパーとは異なりIFTが無いぶんだけ近接する混信には弱いのですが、昔懐かしい雰囲気でAMラジオを楽しむには十分でしょう。

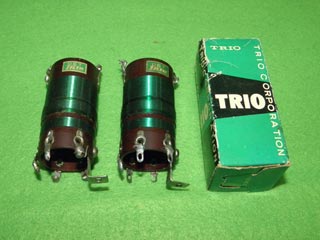

2個手持ちがありました。並べて撮影しました。

これらのコイルを用いたAMラジオなら、部品はほぼ揃っているようです。時間を見て組み立てて鳴らしてみましょうか。
